8

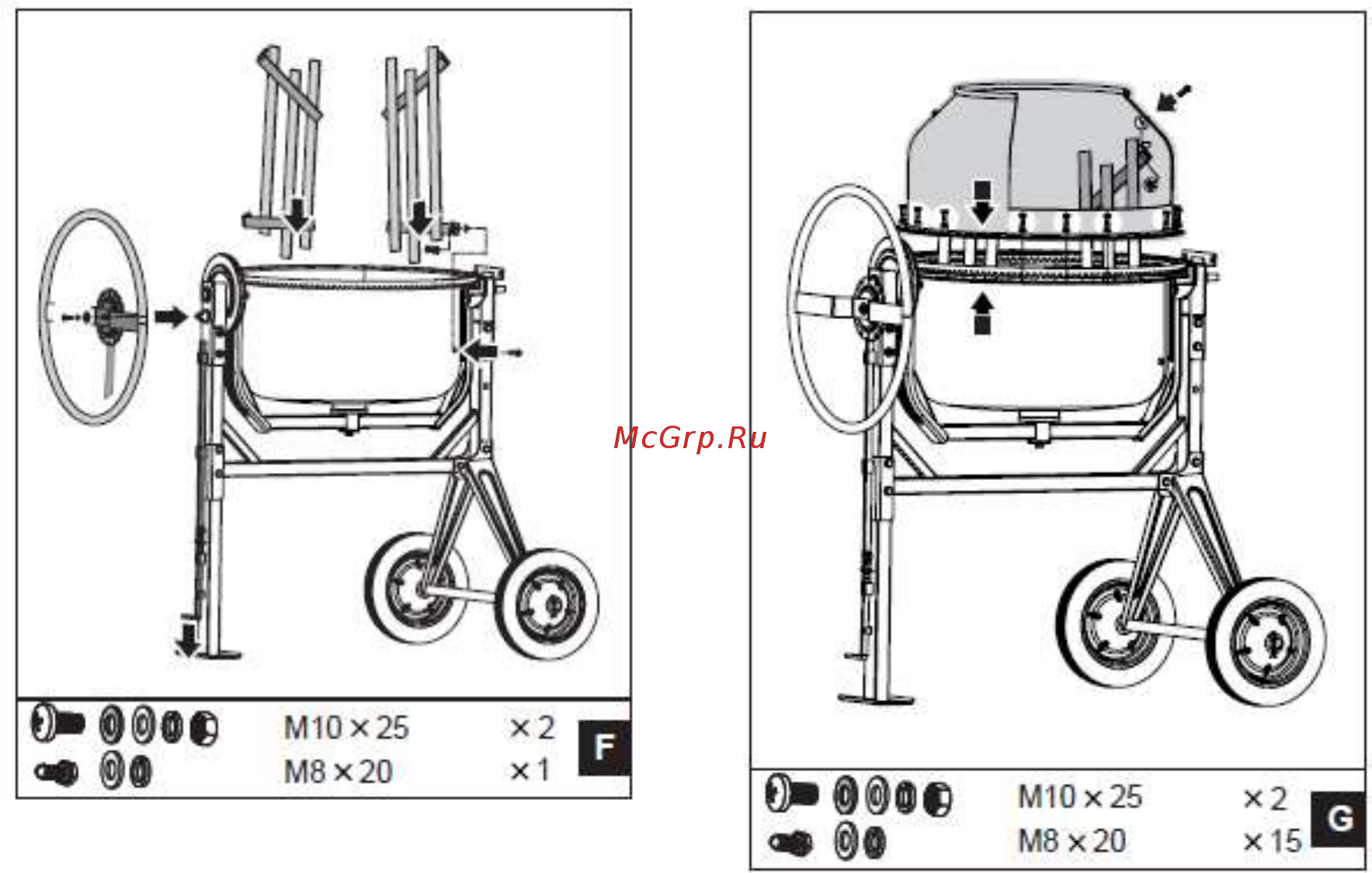

ПЕРЕМЕШИВАЮЩИЕ ЛОПАСТИ И
ОПРОКИДЫВАЮЩЕЕ КОЛЕСО
1. Установите перемешивающие лопасти в
нижнюю часть барабана, как показано на
рисунке. В основании барабана есть два
отверстия, в которые следует вставить винт с
головкой под крестообразный шлиц снаружи.
Внутри установите кожаную прокладку, плоскую
шайбу, стопорное кольцо и гайку. Кожаная
прокладка должна находиться под лопастью.
2. Наступите на нижнюю штангу, как показано
стрелкой на рисунке, и установите
опрокидывающее колесо со стопорной планкой
на боковую опору и закрепите его, используя
шестигранные винты М8Х20, стопорные кольца
и плоские шайбы. Убедитесь, что верхняя
штанга закрепилась в одной из выемок
стопорной пластины.
ПРИМЕЧАНИЕ: На нижней и верхней части
барабана нанесены две стрелки,
указывающие на правильное размещение.
Если у вас возникли трудности при
установке перемешивающих лопастей,
можно временно установить верхнюю
часть барабана на нижнюю и повернуть ее
так, чтобы совместить стрелки.
ВЕРХНЯЯ ЧАСТЬ БАРАБАНА
1. Установите верхнюю часть барабана на
кромку нижнего, совместив монтажные
отверстия и стрелки.
2. Заверните шестигранный болт М8Х20 в
каждое резьбовое отверстие в кромке.
3. Заворачивайте винты надлежащим образом.
4. Закрепите перемешивающие лопасти на
верхней части барабана, завернув два винта с
головкой под крестообразный шлиц М10Х25 в
наружные отверстия в барабане.
5. Кожаная прокладка размещается внутри
между барабаном и лопастью.
6. Закрепите перемешивающую лопасть
снаружи при помощи плоской шайбы,
пружинной шайбы и гайки.
7. Убедитесь, что верхние и нижние крепления
перемешивающих лопастей хорошо затянуты.
