RedVerg RD-RM80HC [14/20] Техобслуживание воздушного фильтра

6.2 Техобслуживание воздушного фильтра

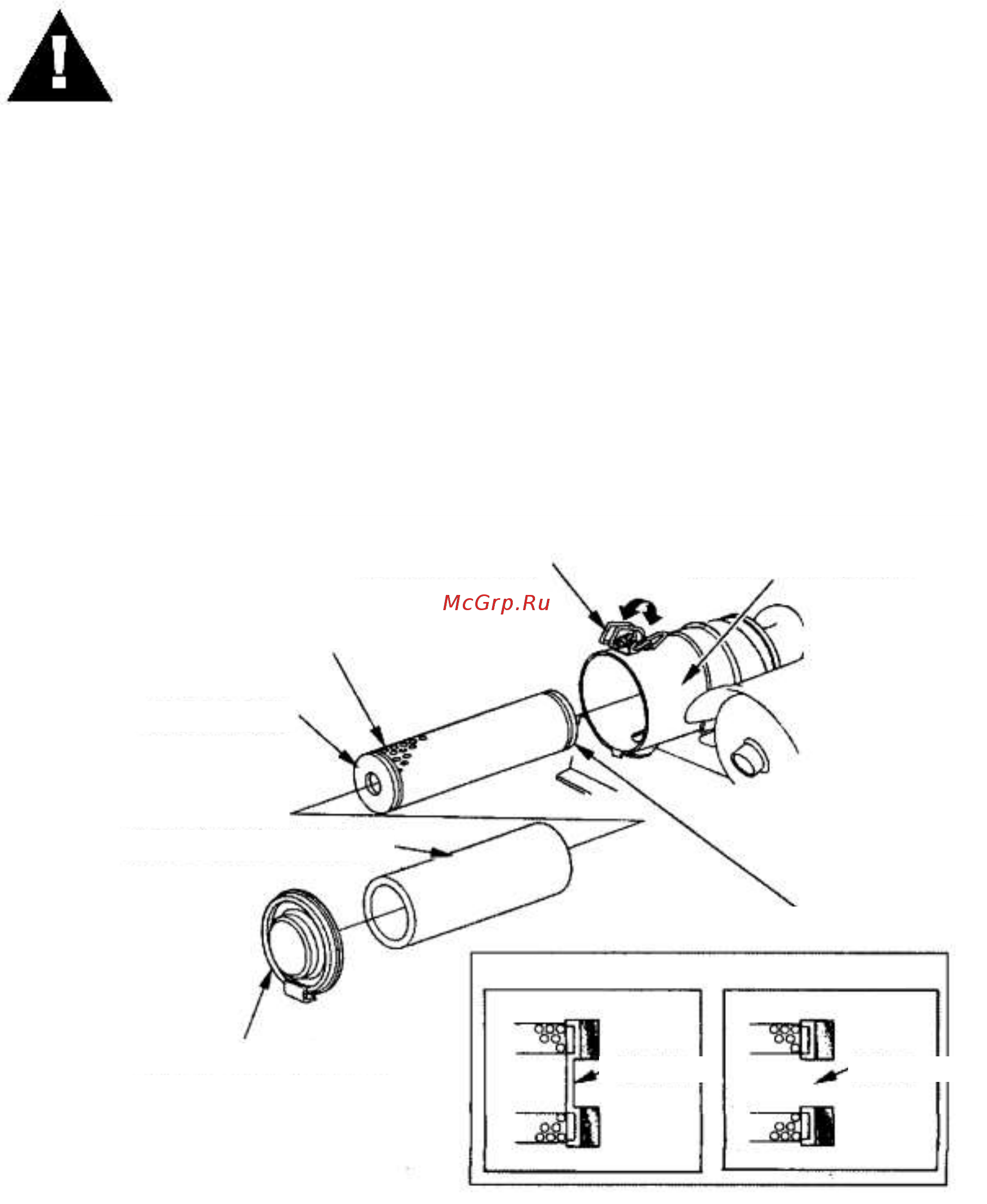

См. рисунок 5.

Двигатель оснащен двухэлементным воздушным фильтром. Для предотвращения повреждения

карбюратора проводить регулярную чистку воздушного фильтра.

ВНИМАНИЕ: НИКОГДА не включать двигатель без воздушного фильтра. Это может привести к

серьезному повреждению двигателя.

ПРЕДУПРЕЖДЕНИЕ: НИКОГДА не использовать бензин или другие виды растворителей

с низкой точкой воспламенения для чистки воздушного фильтра. Это может стать причиной

пожара или взрыва.

Техобслуживание воздушного фильтра:

6.2.1 Освободить защелку и снять крышку воздушного фильтра.

6.2.2 Извлечь и проверить элементы воздушного фильтра. В случае загрязнения элементов воздушного

фильтра произвести их чистку указанным ниже способом. Заменить поврежденные элементы. Всегда

заменять бумажный элемент воздушного фильтра через определенный период времени.

6.2.3 Установить губчатый фильтрующий элемент на бумажный элемент и вновь установить собранные

элементы воздушного фильтра. Вставить открытую сторону элементов воздушного фильтра в корпус

фильтра в соответствии с рисунком, чтобы закрытая сторона была направлена к крышке воздушного

фильтра.

6.2.4 Установить нижнюю кромку крышки воздушного фильтра на корпус и зафиксировать крышку с

помощью защелки.

Рисунок 5

6.2.5 Чистка:

6.2.5.1. Прочистить элементы воздушного фильтра в случае их повторного использования.

Бумажный элемент воздушного фильтра: Постучать фильтрующим элементом о твердую поверхность

несколько раз для удаления грязи или продуть сжатым воздухом [давление не выше 207 кПа (2,1 кгс/см

]

изнутри. Не удалять грязь щеткой; это приведет к вдавливанию грязи в структуру фильтра.

КРЫШКА ВОЗДУШНОГО ФИЛЬТРА

НЕПРАВИЛЬНО

ПРАВИЛЬНО

ОТВЕРСТИЕ

ПЛАСТИНА

ФИКСИРУЮЩАЯ ЗАЩЁЛКА

КОРПУС ВОЗДУШНОГО ФИЛЬТРА

БУМАЖНЫЙ ЭЛЕМЕНТ ФИЛЬТРА

ЗАКРЫТАЯ СТОРОНА

ГУБЧАТЫЙ ЭЛЕМЕНТ ФИЛЬТРА

ОТКРЫТАЯ СТОРОНА
