5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Конструкция изделия описанная ниже может отличаться от вашей. Производитель оставляет за собой право

изменять конструкцию изделия без предварительного предупреждения.

1. Рычаг управления двигателем

2. Рукоятка управления

3. Регулировочный винт наклона рабочей

плоскости шлифовальной траверсы

4. Кран подачи воды и ниппель подключения

шланга внешнего источника

5. Патрубок подключения пылесоса

6. Кронштейн двигателя

7. Центробежная муфта

8. Колёса

9. Рама

10. Болт крепления кожуха ременной передачи

11. Ограждение шлифовальной траверсы

12. Кожух ременной передачи

13. Груз

14. Болты крепления кронштейна двигателя

15. Натяжной болт

16. Двигатель

17. Система охлаждения рабочего инструмента

18. Колесное шасси

19. Клиноременная передача

20. Шлифовальный элемент «Чашка»

21. Шлифовальная траверса

22. Шпиндель

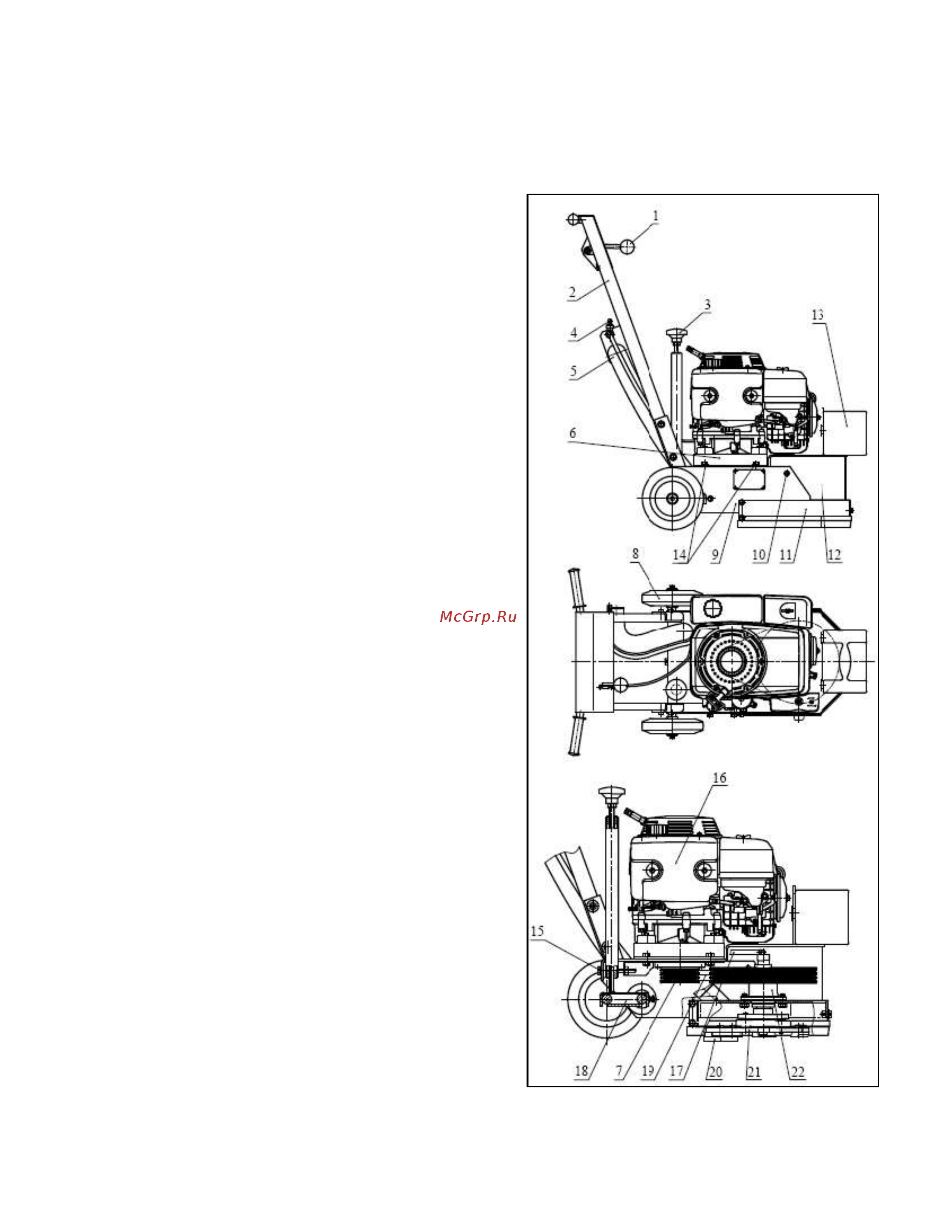

Рис.1
