15

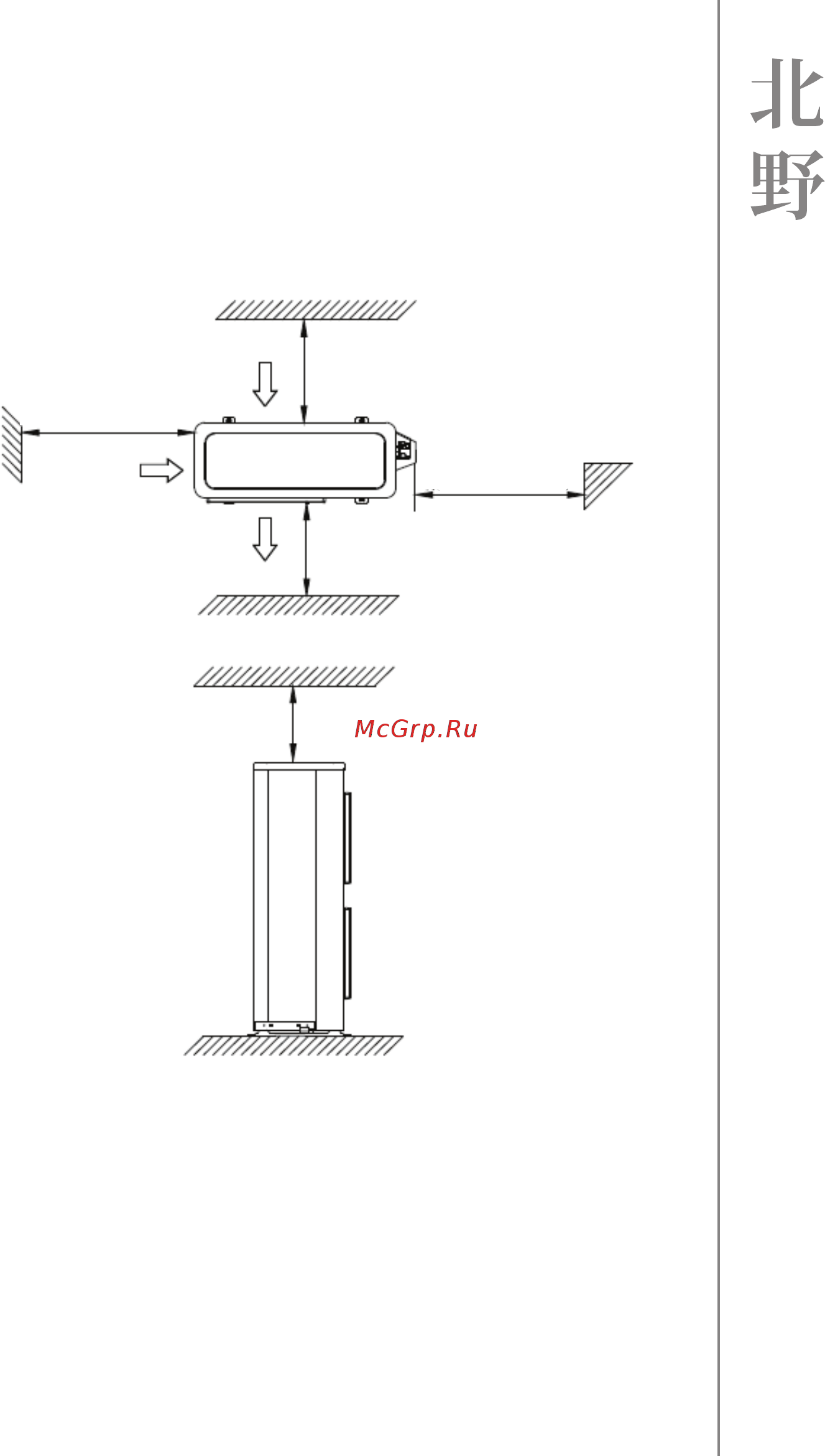

• Блок должен быть установлен на некотором расстоянии от ограждающих
конструкций. Минимально допустимые расстояния до ограждающих кон-
струкций показаны на рисунке 7.1.1.
Не менее 30 см
Не менее 60 см
Не менее 200 см
Не менее 30 см
Выход воздуха
Вход
воздуха
Не менее 60 см
Рис. 7.1.1.
• В месте установки блока не должно быть препятствий для свободного дви-
жения воздуха.
• Устанавливайте наружный блок недалеко от внутреннего, чтобы миними-
зировать длину соединительных труб и количество отводов.
• Блок не должен устанавливаться в местах, где в течение долгих периодов
повышена температура или влажность воздуха.
• Блок не должен устанавливаться вблизи окон или между ограждающими
конструкциями, чтобы предотвратить проникновение шума в помещение.
