Kitano KC-Roka II-18M [16/64] Кондиционеры канальные с универсальными наружными блоками серия roka ii
![Kitano KC-Roka II-18M [16/64] Кондиционеры канальные с универсальными наружными блоками серия roka ii](/views2/1314718/page16/bg10.png)
16
кондиционеры канальные с универсальными
наружными блоками серия ROKA II
7.1.2. Габаритные и установочные размеры наружных блоков
На рис. 7.1.2. (а) указаны габаритные и установочные размеры наружных блоков KC II-18/O,
KC II-24/O и KC II-36/O. На рис. 7.1.2. (б) указаны габаритные и установочные размеры на-
ружных блоков KC II-48/O и KC II-60/O. Значения габаритных и установочных размеров на-
ружных блоков приведены в таблице 7.1.2.

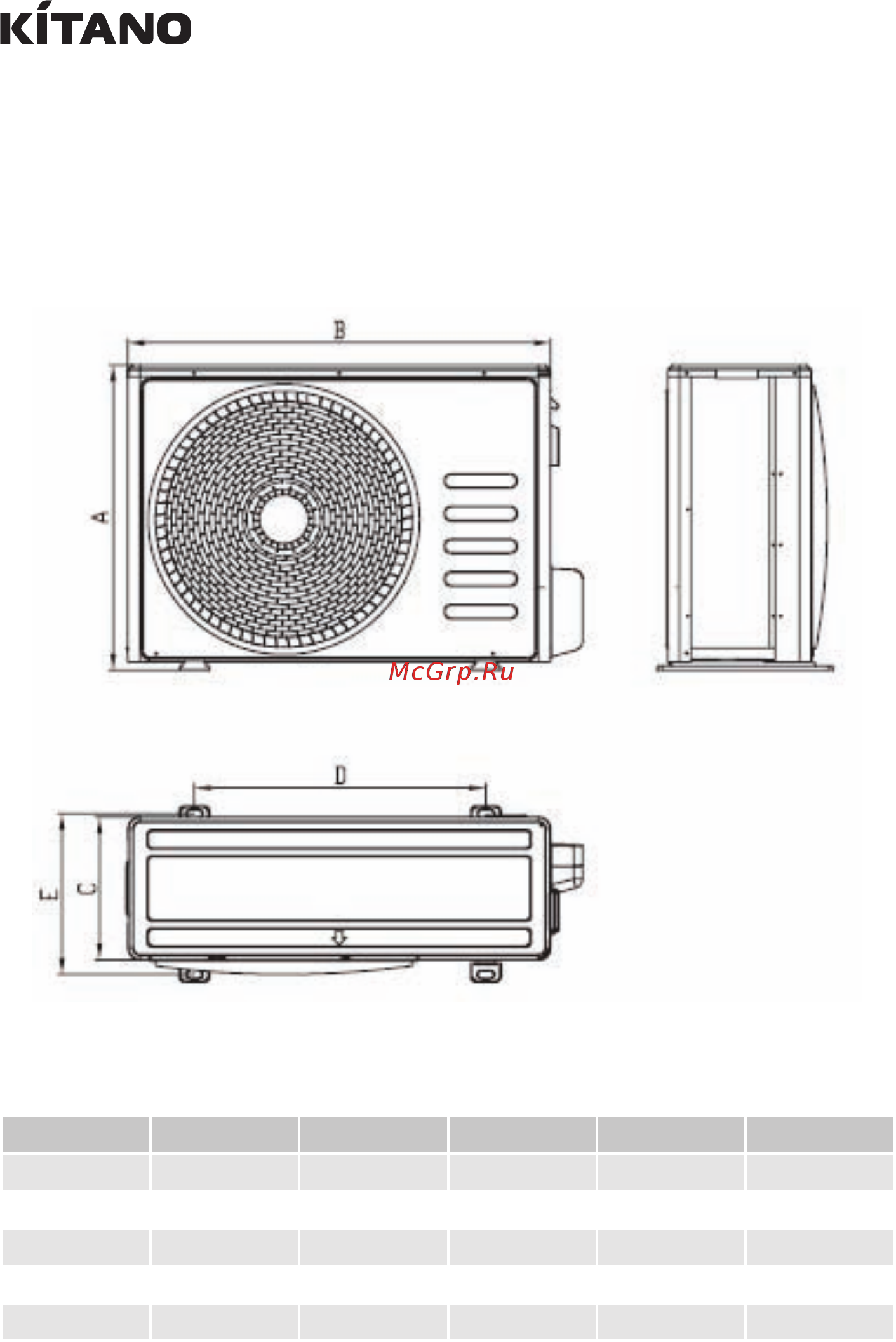

Рис. 7.1.2. (а)
Таблица 7.1.2.
Модель A B C D E
KC II-18/O 605 780 290 520 330
KC II-24/O 650 900 310 623 359
KC II-36/O 805 900 360 570 398
KC II-48/O 1250 940 340 600 376
KC II-60/O 1250 940 340 600 376
