13
2. Подключение дренажного патрубка
• Определите сторону подключения:
Правая сторона
Левая сторона
Правая-задняя сторона
Левая-задняя сторона

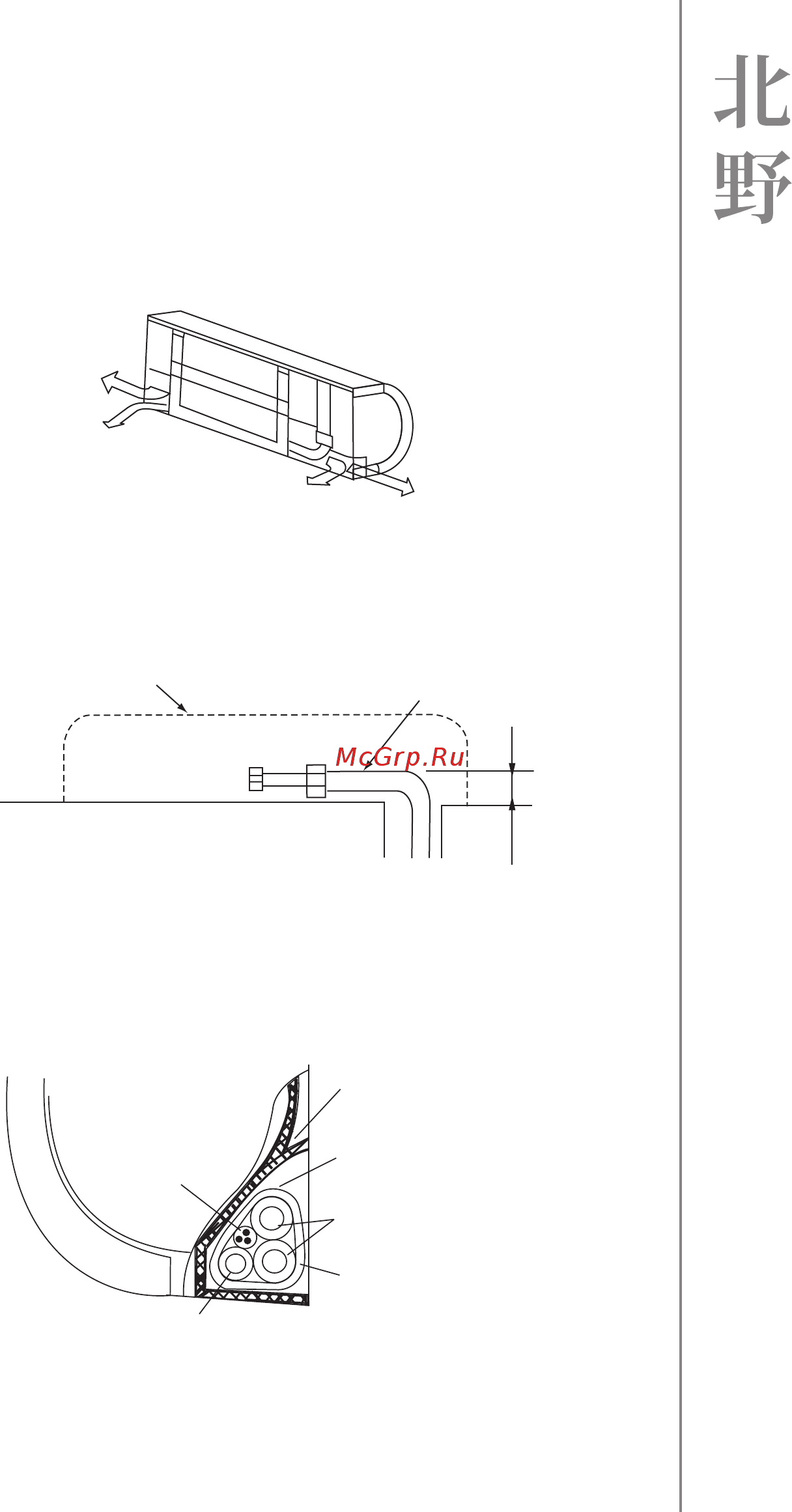

• При подключении с левой или левой–задней стороны, выведите во-
дяные патрубки как опказано на рисунке ниже, с учетом отсупа от
стены не более 43 мм:
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
3
4
Границы фанкойла
Патрубок подключения
• Подсоедините водяные патрубки согласно инструкциям в разделе
«Гидравлические полдключения». После завершения, все патрубки
необходимо обтянуть клейкой лентой и пкорыть теплоизоляцион-
ным материалом.
Кабель
питания
Дренажный патрубок
Водяные патрубки
Место
для патрубков
Поддон
Изоляционная лента
Фанкойл
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
..
.
• Конденсат от фанкойла собирается в поддоне и самотеком отво-
дится через дренажный патрубок, поэтому не размещайте никаких
предметов в поддоне.
