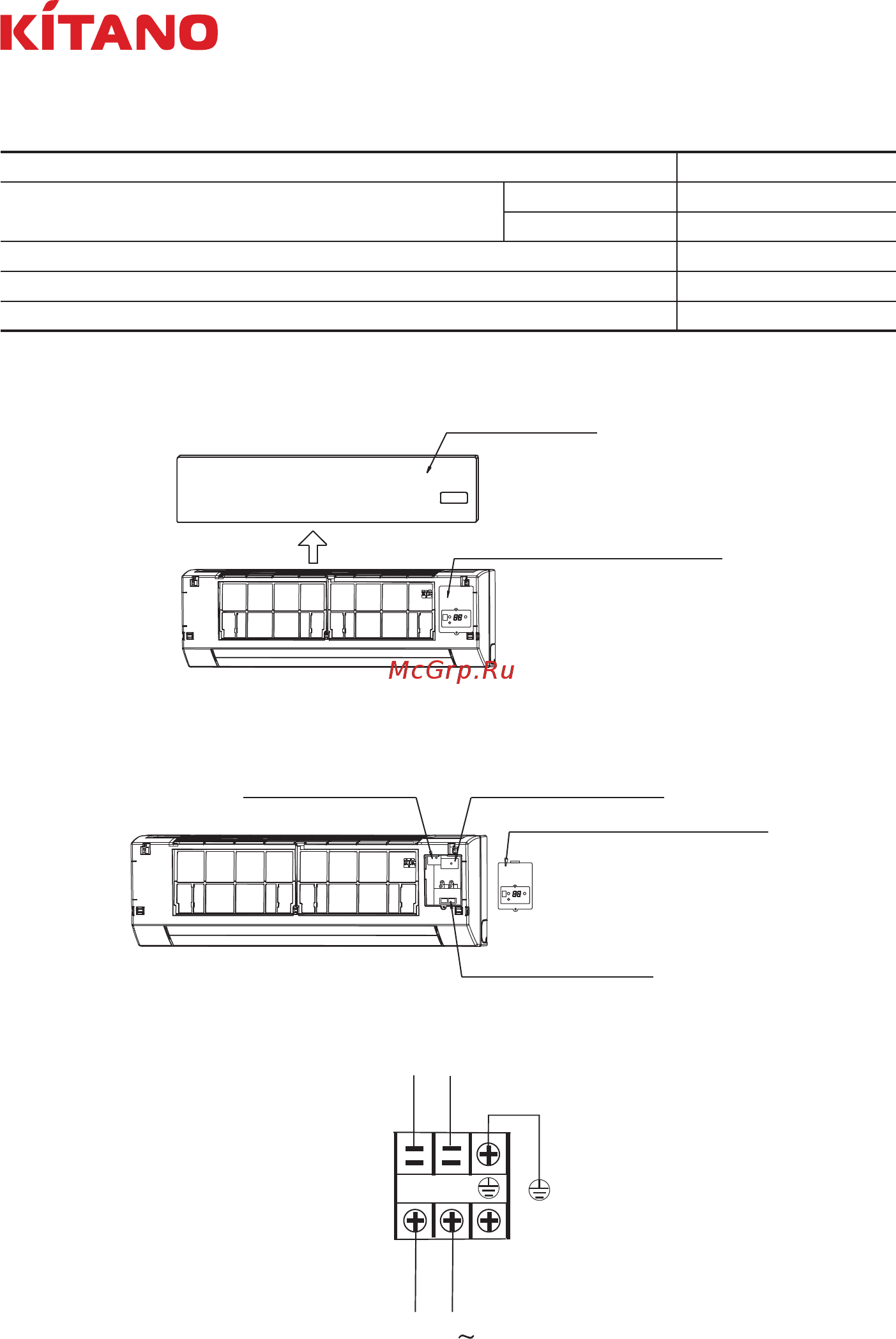

![Kitano KP-Wako-II-V-60 [16/36] Настенные фанкойлы 2 х трубное исполнение серия wako ii](/views2/1314853/page16/bg10.png)
16
Настенные фанкойлы 2-х трубное исполнение
серия Wako II
Расход воздуха (м
3
/ч) 510–1020
Питание
Фаз 1 фаза
Параметры сети 220–240В 50Гц
Автоматический выключатель/ Предохранитель (А) 15/15
Сечение питающего кабеля (мм
2
) Витая пара 2.5 мм
2
Сечение кабеля заземления (мм
2
) Витая пара 2.5 мм
2
1. Снимите лицевую панель
Лицевая панель
Защитная крышка с дисплеем
2. Извлеките защитную крышку с дисплеем.
Силовой клеммник
(3-х позиционный)
Сигнальный клеммник
(5-и позиционный)
Защитная крышка с дисплеем
DIP-переключатели
3. Подключите силовой кабель согласно схеме, приведенной ниже.
220-240V
̚
50Hz
XT1
Y/G
DER
KCALB
/ 1
DER
KCALB
DER
KCALB
