Обозначения на дисплее пульта
AUTO
COOL
DRY
HEAT
1
6
2
34
5
FAN
HIGH
MED
LOW

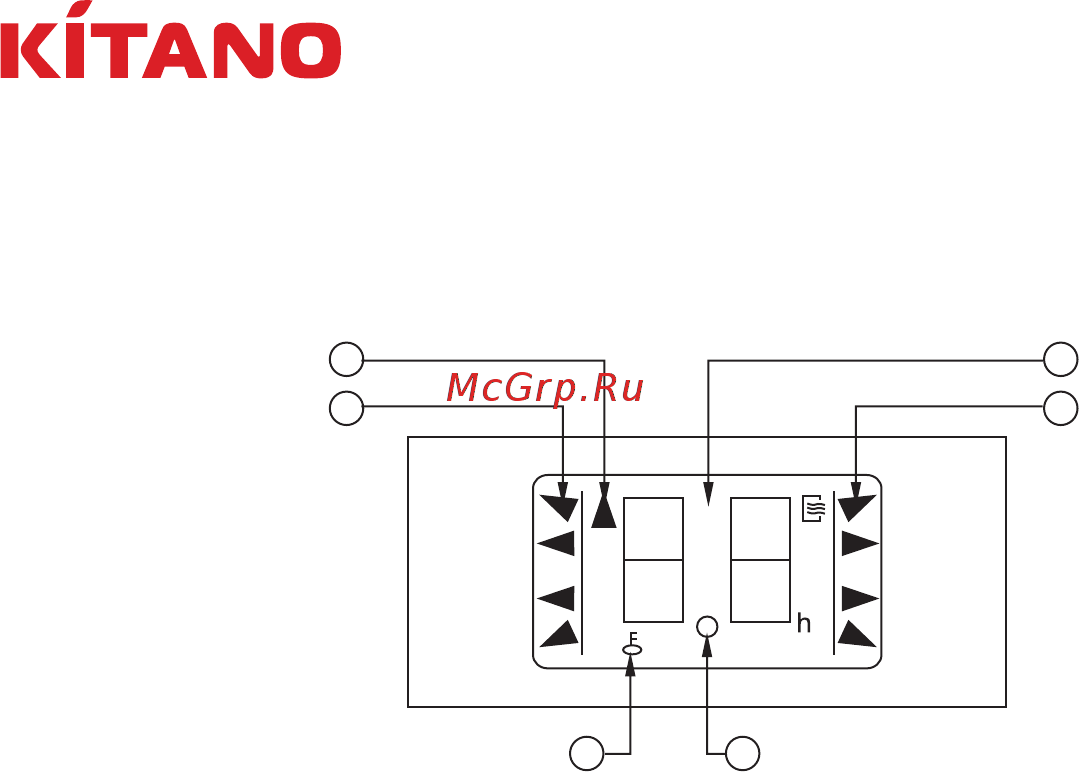

1. Индикатор сигнала: загорается, когда пульт в процессе передачи сигнала на блок.
2. Индикатор режим работы: указывает на текущий режим работы — AUTO (Автома-
тический), COOL (Охлаждение), DRY (Осушение), HEAT (Обогрев),
3. Значок блокировки: отображается, если изменение параметров заблокировано.
Нажмите кнопку LOCK для отмены.
4. Окно таймера: В данной области дисплея отображается статус таймера. Если зада-
но только время на включение или выключение, то отображается TIMER ON или TIMER OFF.
Если задано одновременно и время включения и выключения, то отображается TIMER ON
OFF.
5. Индикатор вентилятора: указывает на текущую скорость вращения вентилятора
— HIGH (Высокая), MED (Средняя), LOW (Низкая),
6. Цифровое окно: В данной области дисплея отображается температура и, во время
настройки таймера, текущие значения времени включении и выключения.
