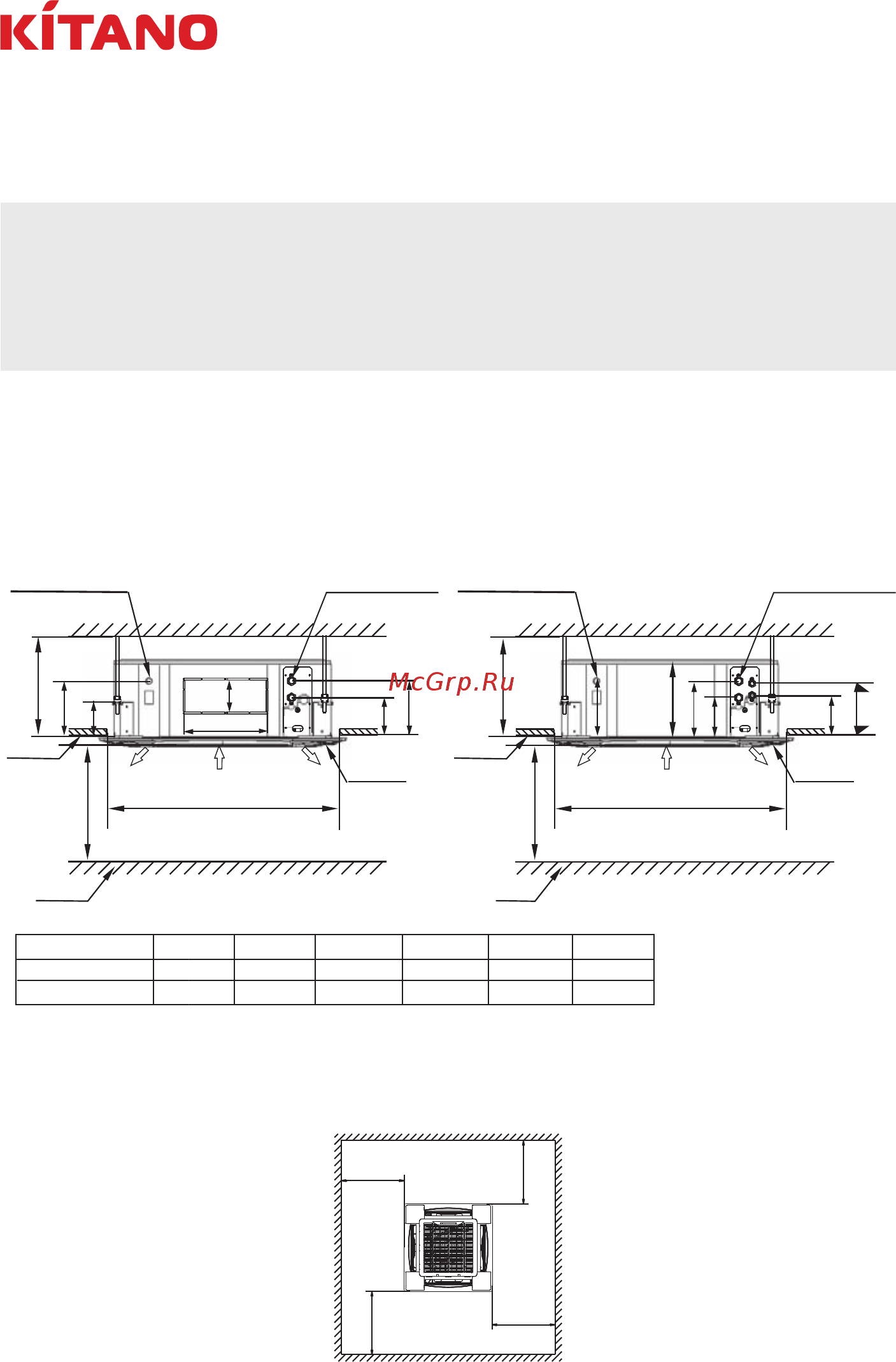

Kitano KP-Ume II-4W2P-120 [10/40] Монтаж
![Kitano KP-Ume II-4W2P-120 [10/40] Монтаж](/views2/1314884/page10/bga.png)
10
Кассетные стандартные фанкойлы
2-х и 4-х трубное исполнение
серия Ume II
МОНТАЖ
ВНИМАНИЕ!
Фанкойлы поставляются готовыми к подключению.
Монтаж должен выполняться компетентным персоналом.
Фанкойлы монтируются внутри помещения.
Необходимо предусматривать доступ для обслуживания фанкойлов.
Определение места монтажа
Установите фанкойл, принимая во внимание конфигурацию помещения, его архитектур-
ные особенности и общее число фанкойлов. Если помещение обслуживает только один
фанкойл, то устанавливайте его как можно ближе к центру помещения, что позволит
успешно регулировать направление потоков воздуха изменением положения жалюзи.
C
A
4000~2500(mm)
>330
E
F
D
B
A
60, 75
Типоразмер
85–150
B
C
D
E
F
140 85 350
145
195
140 155
350 155 205
180
180
300
190
4000~2500(mm)
>330
220
150
160
210
Панель
Панель
Гидравлические подключения
2-х трубные модели 4-х трубные модели
Гидравлические подключенияДренажный патрубок
Дренажный патрубок
Потолок
Потолок
Пол
Пол
880 mm (отверстие в потолке)
880 mm (отверстие в потолке)
Забор воздухаВыброс
воздуха
Выброс
воздуха
Забор воздухаВыброс
воздуха
Выброс
воздуха
Убедитесь в том, что:
• имеется достаточно места для монтажа и технического обслуживания:
>1000mm
>1000mm
>1000mm
>1000mm
