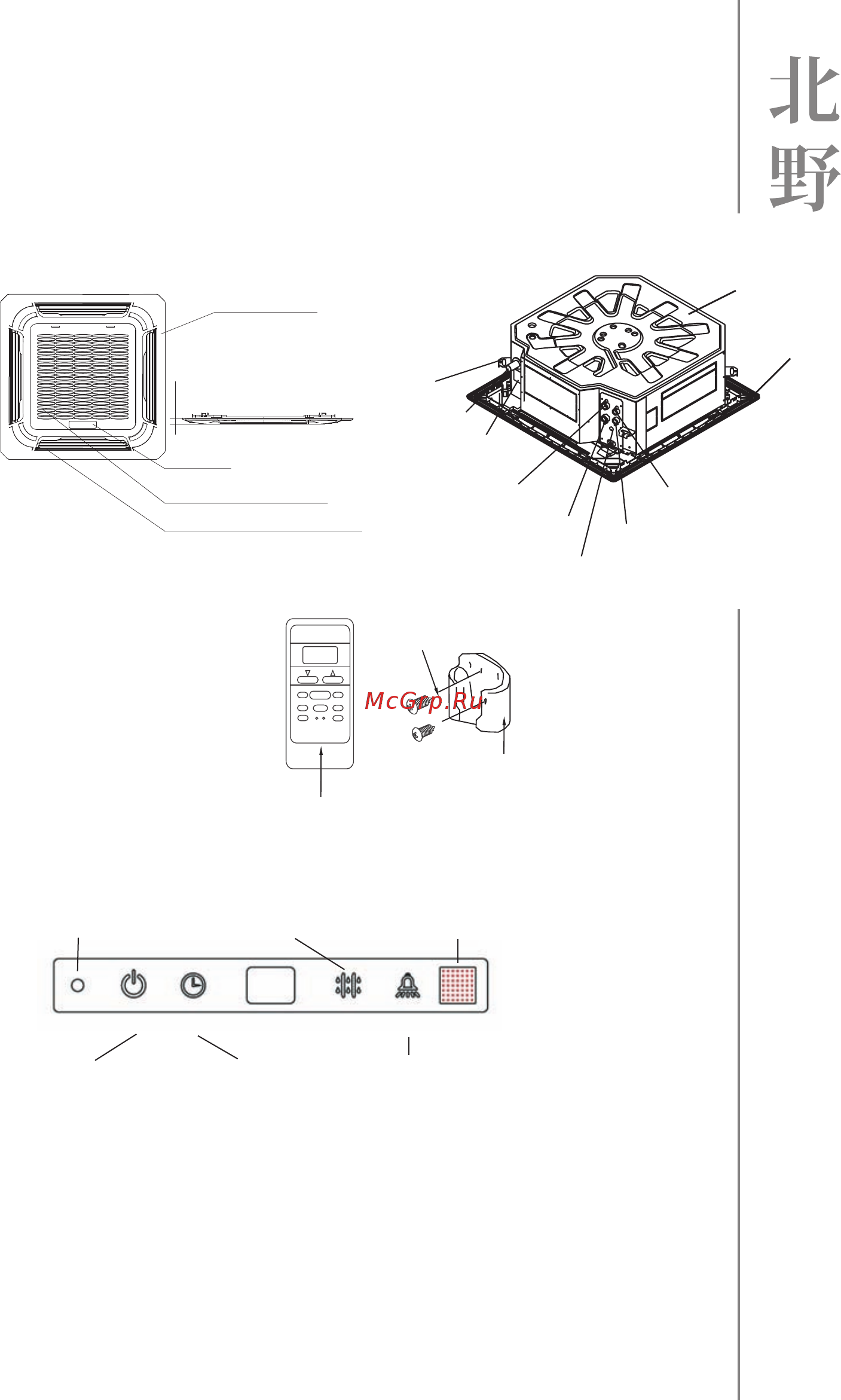

7
Лицевая панель
Дисплей
Воздухозаборная решетка
с фильтром
Воздухонаправляющие жалюзи
45 мм
Монтажный
кронштейн
Дренажный
патрубок
Основной блок
Пробка для проверки
системы дренажа
Входящий патрубок
холодной воды
Лицевая панель
Выходящий патрубок
холодной воды
Отвод воды из доп. поддона
Выходящий патрубок горячей воды
Входящий патрубок
горячей воды
Фанкойл серии Ume II
Дисплей фанкойла
1. Operation — индикатор работы
2. Timer — индикатор таймера
3. Def/Fan — индикатор осушения/вентиляции
4. Alarm — аварийный индикатор
5. Приемник сигнала пульта дистанционного управления
6. Аварийный (тестовый) переключатель
6
3
5
1
2
4
OPERATION TIMER DEF./FAN ALARM
Пульт дистанционного
управления (ПДУ)
Держатель
для ПДУ
Крепежный винт
ST2.9x10-C-H
CANCEL
LOCK
SET TEMPERATURE(°C)
AUTO
COOL
DRY
HEAT
FAN
HIGH
MED
LOW
TEMP
MODE
SWING TIMER
RESET
ON/OFF
FAN
SPEED
VENT
ECONOMIC
RUNNING
