Elitech АС 250Т [12/13] Техническое обслуживание внимание

Содержание

• Page 1 1
• Еытесн 1
• Сварочные 1
• Page 2 2
• Page 3 3
• Page 4 4
• Page 5 5
• Page 6 6
• Внешний вид и органы управления 6
• 10 180 10 200 10 7
• 4 50 гц 7
• 50 гц ио 7
• 9 6 11 2 7
• Page 7 7
• Аппарата отображены на табличке расположенной на его верхней панели посредством следующих символов значение которых раскрыто ниже 7
• Вес кг 20 22 23 7
• Диаметр электрода мм 2 4 2 4 2 4 7
• Класс защиты 1р21 1р21 1р21 7
• Класс изоляции н н н 7
• Мм 2 2 3 4 7
• Модель ас 160 ас 180 ас 200 т 7
• Напряжение сварочного контура без нагрузки сварочный контур разомкнут 7
• Напряжение сеги в 220 220 220 380 7
• Напряжение холостою хода в 7
• Пв при максимальном токе а 7
• Потребляемая мощность ква 7
• Руководство по эксплуат 7
• Сварочный ток а 55 160 60 180 60 200 7
• Технические данные касающиеся рабочих характеристик сварочного 7
• Технические характеристики и эксплуатация 7
• Ток сварки указывает диапазон регулирования сварочного тока минимальный максимальный при соответствующем напряжении дуги 7
• Характеристики сварочного контура 7
• Частота гц 50 60 50 60 50 60 7
• Page 8 8
• Page 9 9
• Page 10 10
• Page 11 11
• Page 12 12
• Техническое обслуживание внимание 12
• Page 13 13

Похожие устройства

• Elitech ИС 180МК Инструкция по эксплуатации
• Elitech АИС 160А Инструкция по эксплуатации
• Elitech АИС 200А Инструкция по эксплуатации
• Elitech АИС 170 Инструкция по эксплуатации
• Elitech АИС 210 Инструкция по эксплуатации
• Elitech ИС 180 Инструкция по эксплуатации
• Elitech ИС 200 Инструкция по эксплуатации
• Elitech ИС 250 Инструкция по эксплуатации
• Elitech АИС 200П Инструкция по эксплуатации
• Elitech АИС 250ПТ Инструкция по эксплуатации
• Elitech ИС 160ПН Инструкция по эксплуатации
• Elitech АИС 160П Инструкция по эксплуатации
• Elitech АИС 160 ПН Инструкция по эксплуатации
• Elitech АИС 500Т Инструкция по эксплуатации
• Elitech АИС 400Т Инструкция по эксплуатации
• Elitech АИС 400ПТ Инструкция по эксплуатации
• Elitech АИС 500ПТ Инструкция по эксплуатации
• Elitech ИС 220П Инструкция по эксплуатации
• Elitech ИС 250П Инструкция по эксплуатации
• Elitech АИС 160Д Инструкция по эксплуатации

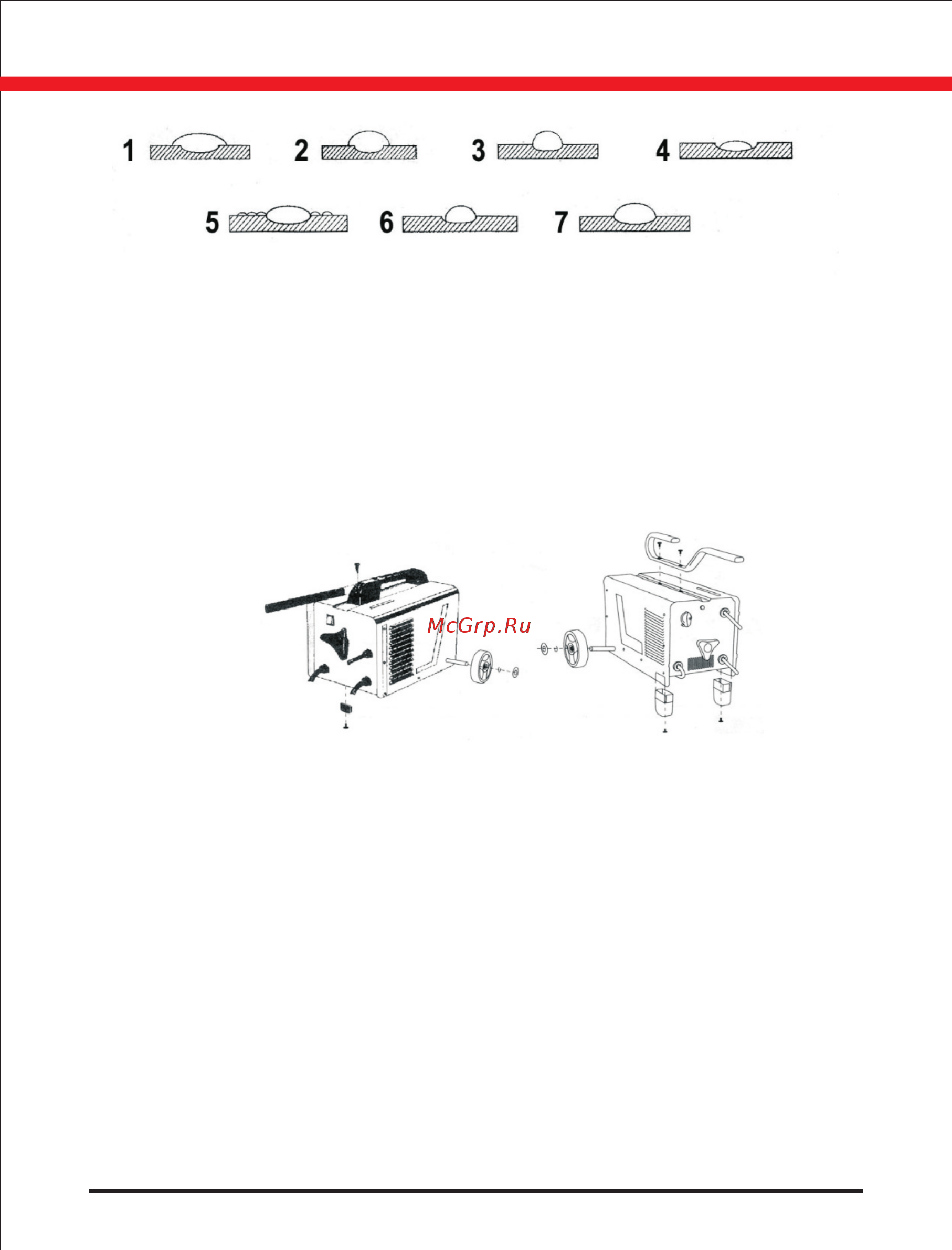

РУКОВОДСТВО ПО ЭКСПЛУАТ 1 2 5 3 6 4 7 Справа налево 1 Слушком медленное продвижение электрода 2 Очень короткая дуга 3 Очень низкий ток сварки 4 Слишком быстрое продвижение электрода 5 Очень длинная дуга 6 Очень высокий ток сварки 7 Нормальный шов Монтажный комплект ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВНИМАНИЕ ПЕРЕД СНЯТИЕМ ПАНЕЛЕЙ АППАРАТА ДЛЯ ВЫПОЛНЕНИЯ КАКИХ ЛИБО ОПЕРАЦИЙ ВНУТРИ НЕГО ОБЯЗАТЕЛЬНО ВЫТАЩИТЬ ШТЕПСЕЛЬНУЮ ВИЛКУ ИЗ РОЗЕТКИ ПИТАНИЯ ПОСКОЛЬКУ ПРИ ВЫПОЛНЕНИИ РАБОТ ВНУТРИ АППАРАТА НАХОДЯЩЕГОСЯ ПОД НАПРЯЖЕНИЕМ СУЩЕСТВУЕТ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ПРИ ПРЯМОМ КОНТАКТЕ С ЧАСТЯМИ ПОД НАПРЯЖЕНИЕМ Регулярно в зависимости от частоты использования сварочного аппарата и запыленности помещения выполняйте проверку внутренней части аппарата Удаляйте с внутренних компонентов аппарата воздушным потоком под низким давлением При необходимости используя очень тонкий слой консистентной смазки с высокой температурой каплепадения смазывайте подвижные части и регулировочные механизмы например резьбовой вал раздвижные панели По окончании операций по техническому обслуживанию установить панели на место и крепко затянуть их винтами Воспрещается выполнять сварку открытым аппаратом 12
