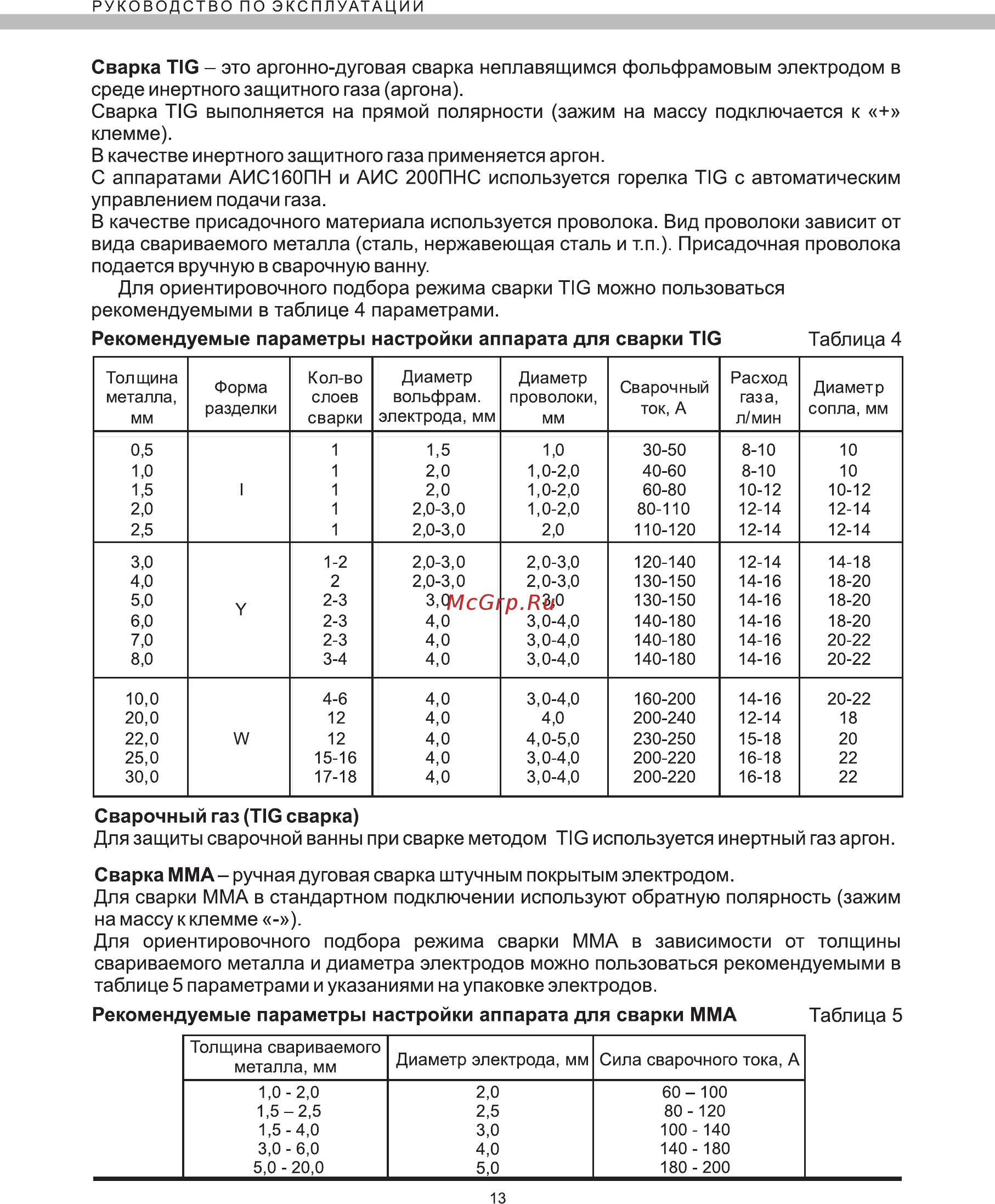

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Сварка TIG это аргонно дуговая сварка неплавящимся фольфрамовым электродом в среде инертного защитного газа аргона Сварка TIG выполняется на прямой полярности зажим на массу подключается к клемме В качестве инертного защитного газа применяется аргон С аппаратами АИС160ПН и АИС 200ПНС используется горелка TIG с автоматическим управлением подачи газа В качестве присадочного материала используется проволока Вид проволоки зависит от вида свариваемого металла сталь нержавеющая сталь и т п Присадочная проволока подается вручную в сварочную ванну Для ориентировочного подбора режима сварки TIG можно пользоваться рекомендуемыми в таблице 4 параметрами Рекомендуемые параметры настройки аппарата для сварки TIG Тол щи на металла мм 0 5 1 0 1 5 2 0 2 5 3 0 4 0 5 0 6 0 7 0 8 0 10 0 20 0 22 0 25 0 30 0 Таблица 4 Форма разделки Кол во слоев сварки Диаметр вольфрам электрода мм Диаметр проволоки мм Сварочный ток А Расход газа л мин Диаметр сопла мм I 1 1 1 1 1 1 5 2 0 2 0 2 0 3 0 2 0 3 0 1 0 1 0 2 0 1 0 2 0 1 0 2 0 2 0 30 50 40 60 60 80 80 110 110 120 8 10 8 10 10 12 12 14 12 14 10 10 10 12 12 14 12 14 Y 1 2 2 2 3 2 3 2 3 3 4 2 0 3 0 2 0 3 0 3 0 4 0 4 0 4 0 2 0 3 0 2 0 3 0 3 0 3 0 4 0 3 0 4 0 3 0 4 0 120 140 130 150 130 150 140 180 140 180 140 180 12 14 14 16 14 16 14 16 14 16 14 16 14 18 18 20 18 20 18 20 20 22 20 22 W 4 6 12 12 15 16 17 18 4 0 4 0 4 0 4 0 4 0 3 0 4 0 4 0 4 0 5 0 3 0 4 0 3 0 4 0 160 200 200 240 230 250 200 220 200 220 14 16 12 14 15 18 16 18 16 18 20 22 18 20 22 22 Сварочный газ TIG сварка Для защиты сварочной ванны при сварке методом TIG используется инертный газ аргон Сварка ММА ручная дуговая сварка штучным покрытым электродом Для сварки ММА в стандартном подключении используют обратную полярность зажим на массу к клемме Для ориентировочного подбора режима сварки ММА в зависимости от толщины свариваемого металла и диаметра электродов можно пользоваться рекомендуемыми в таблице 5 параметрами и указаниями на упаковке электродов Рекомендуемые параметры настройки аппарата для сварки ММА Таблица 5 Толщина свариваемого металла мм Диаметр электрода мм Сила сварочного тока А 1 0 2 0 1 5 2 5 1 5 4 0 3 0 6 0 5 0 20 0 2 0 2 5 3 0 4 0 5 0 60 100 80 120 100 140 140 180 180 200 13
