Elitech АИС 160 ПН [15/16] Правила транспортировки и хранения

Содержание

• Www elitech tools ru 1
• Еытесн 1
• Руководство по эксплуатации 1
• Содержание 2
• Двигающиеся части сварочного аппарата могут привести к повреждениям не допускайте попадания рук в зону действия вентилятора все защитные экраны и кожухи установленные изготовителем должны находиться на своих местах и в надлежащем техническом состоянии при работе с вентиляторами и другим подобным оборудованием остерегайтесь повреждения рук и попадания в зону работы этих устройств волос одежды и инструмента и т п 4
• При возникновении серьезных неполадок обратитесь к соответствующему разделу данного руководства обратитесь в сервисный центр за профессиональной консультацией 4
• Рис 1 4
• Таблица 1 4
• Технические характеристики 4
• Устройство сварочного аппарата 4
• Для ориентировочного подбора режима сварки tig можно пользоваться 13
• Рекомендуемые параметры настройки аппарата для сварки tig таблица 4 13
• Рекомендуемые параметры настройки аппарата для сварки мма таблица 5 13
• Рекомендуемыми в таблице 4 параметрами 13
• Сварка tig это аргонно дуговая сварка неплавящимся фольфрамовым электродом в среде инертного защитного газа аргона сварка tig выполняется на прямой полярности зажим на массу подключается к клемме в качестве инертного защитного газа применяется аргон с аппаратами аис160пн и аис 200пнс используется горелка tig с автоматическим управлением подачи газа в качестве присадочного материала используется проволока вид проволоки зависит от вида свариваемого металла сталь нержавеющая сталь и т п присадочная проволока подается вручную в сварочную ванну 13
• Сварка мма ручная дуговая сварка штучным покрытым электродом для сварки мма в стандартном подключении используют обратную полярность зажим на массу к клемме для ориентировочного подбора режима сварки мма в зависимости от толщины свариваемого металла и диаметра электродов можно пользоваться рекомендуемыми в таблице 5 параметрами и указаниями на упаковке электродов 13
• Сварочный газ tig сварка для защиты сварочной ванны при сварке методом tig используется инертный газ аргон 13
• Аппарата например вентилятор во избежание повреждений пользователя и аппарата 14
• Воздуха должно быть на соответствующем уровне примерно 2 атм во избежание повреждений небольших частей сварочного аппарата 14
• Возможные неисправности и методы их устранения 14
• Если сварочный аппарат не используется длительное время поместите аппарат в 14
• Избегайте попадания влаги внутрь аппарата если это случилось высушите и 14
• Исправном состоянии особенно штепселя закрепите ослабленные соединения в случае появления конденсата удалите его и затем повторно проведите подключение 14
• Не держите руки волосы инструменты и т д вблизи движущихся частей сварочного 14
• Неисправность вероятная причина метод устранения 14
• Обнаружения неисправностей замените проводку 14
• Оригинальную упаковку или оградите от попадания влаги и пыли 14
• Периодически проверяйте состояние изоляционного покрытия всех кабелей в случае 14
• Проверьте изоляцию при помощи необходимого оборудования только убедившись что аппарат находится в рабочем состоянии начинайте работу 14
• Проверяйте периодически находятся ли внутренние компоненты электрическойцепи в 14
• Техническое обслуживание 14
• Чистите пыль периодически сухим и чистым сжатым воздухом давление сжатого 14
• Вентилируемом помещении при температуре от плюс 5 до плюс 40 с и относительной влажности до 80 при температуре плюс 25 с 15
• Гарантийный срок эксплуатации сварочного инвертора со дня продажи через торговую сеть 12 двенадцать месяцев при соблюдении потребителем правил эксплуатации и условий по техническому обслуживанию указанных в настоящем руководстве если в течение гарантийного периода в изделии появился дефект по причине некачественного изготовления или применения некачественных конструкционных 15
• Гарантия 15
• Крытого транспорта при температуре воздуха от минус 50 до плюс 50 с и относительной влажности до 100 при температуре плюс 25 с в соответствии с правилами перевозки грузов действующих на данном виде транспорта 15
• Материалов гарантируется выполнение бесплатного гарантийного ремонта дефектного изделия обмен неисправных деталей вышедших из строя в период гарантийного срока осуществляется в соответствии с действующими правилами обмена промышленных товаров купленных в розничной сети в ремонт не принимаются и не обмениваются отдельные детали сварочного инвертора случаи при которых изделие не подлежит бесплатному гарантийному ремонту указаны в гарантийном талоне 15
• Перемещения упаковки со сварочным аппаратом внутри транспортного средства 15
• Правила транспортировки и хранения 15
• При транспортировании должны быть исключены любые возможные удары и 15
• Сварочный аппарат в упаковке изготовителя можно транспортировать всеми видами 15
• Сварочный аппарат должен храниться в упаковке изготовителя в отапливаемом 15
• 100 51 57 16
• Www elitech tools ru 16

Похожие устройства

• Elitech АИС 500Т Инструкция по эксплуатации
• Elitech АИС 400Т Инструкция по эксплуатации
• Elitech АИС 400ПТ Инструкция по эксплуатации
• Elitech АИС 500ПТ Инструкция по эксплуатации
• Elitech ИС 220П Инструкция по эксплуатации
• Elitech ИС 250П Инструкция по эксплуатации
• Elitech АИС 160Д Инструкция по эксплуатации
• Elitech АИС 230 Инструкция по эксплуатации
• Elitech ИС 120Н Инструкция по эксплуатации
• Elitech МС 900Prof Инструкция по эксплуатации
• Elitech МС 500-1 Инструкция по эксплуатации
• Elitech ТП 2ЕР Инструкция по эксплуатации
• Elitech ТП 2ЕКМ Инструкция по эксплуатации
• Elitech ТП 3ЕР Инструкция по эксплуатации
• Elitech ТП 9ЕКТ Инструкция по эксплуатации
• Elitech ТП 5ЕКТ Инструкция по эксплуатации
• Elitech ТП 5ЕКМ Инструкция по эксплуатации
• Elitech ТП 3ЕКМ Инструкция по эксплуатации
• Elitech ТП 25ДН Инструкция по эксплуатации
• Elitech ТП 50ДН Инструкция по эксплуатации

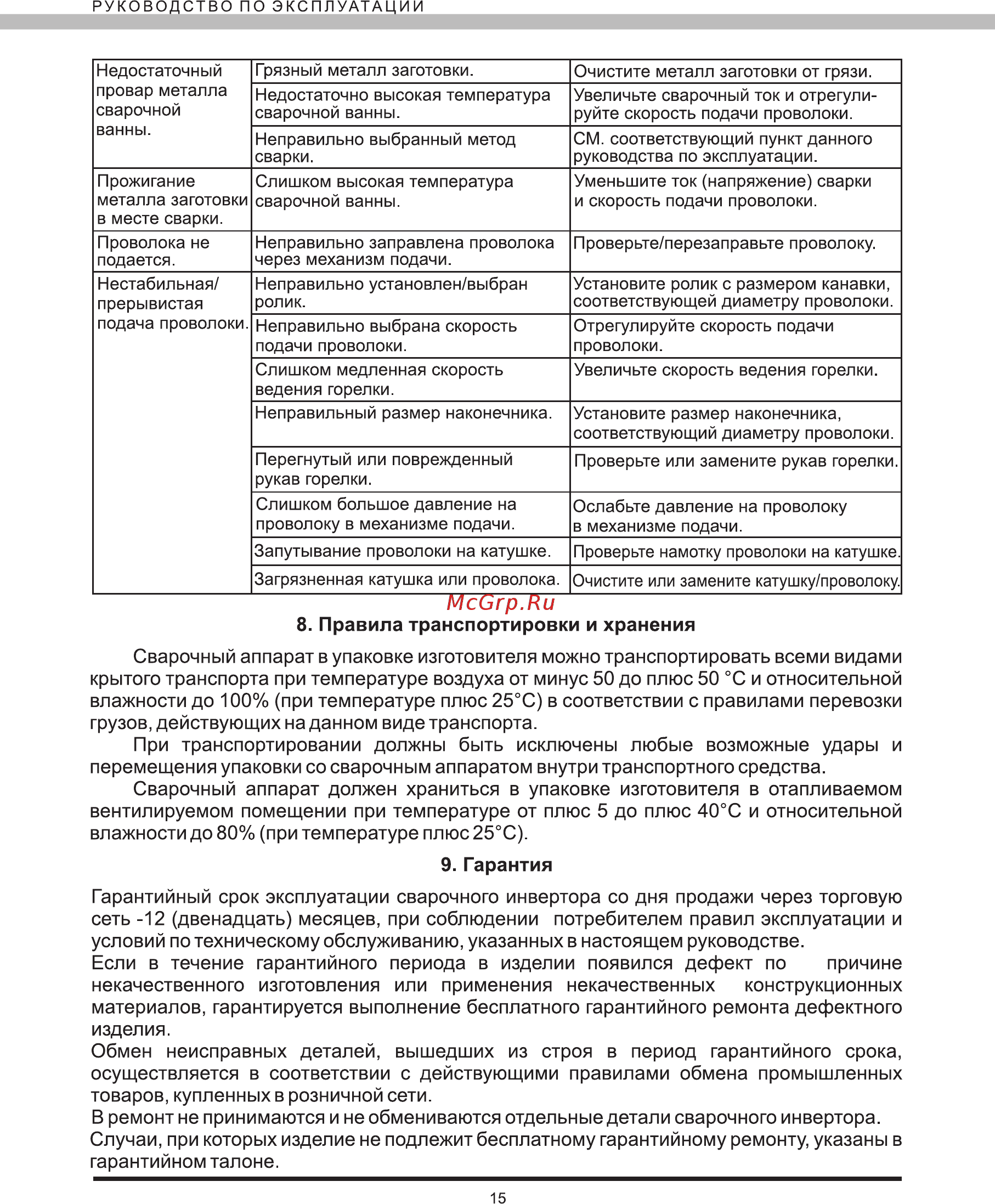

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Недостаточный провар металла сварочной ванны Грязный металл заготовки Недостаточно высокая температура сварочной ванны Неправильно выбранный метод сварки Прожигание Слишком высокая температура металла заготовки сварочной ванны в месте сварки СМ соответствующий пункт данного руководства по эксплуатации Уменьшите ток напряжение сварки и скорость подачи проволоки Проволока не подается Нестабильная прерывистая подача проволоки Неправильно заправлена проволока через механизм подачи Неправильно установлен выбран ролик Неправильно выбрана скорость подачи проволоки Слишком медленная скорость ведения горелки Неправильный размер наконечника Проверьте перезаправьте проволоку Установите ролик с размером канавки соответствующей диаметру проволоки Отрегулируйте скорость подачи проволоки Увеличьте скорость ведения горелки Перегнутый или поврежденный рукав горелки Проверьте или замените рукав горелки Слишком большое давление на проволоку в механизме подачи Ослабьте давление на проволоку в механизме подачи Запутывание проволоки на катушке Проверьте намотку проволоки на катушке Загрязненная катушка или проволока Очистите или замените катушку проволоку Очистите металл заготовки от грязи Увеличьте сварочный ток и отрегули руйте скорость подачи проволоки Установите размер наконечника соответствующий диаметру проволоки 8 Правила транспортировки и хранения Сварочный аппарат в упаковке изготовителя можно транспортировать всеми видами крытого транспорта при температуре воздуха от минус 50 до плюс 50 С и относительной влажности до 100 при температуре плюс 25 С в соответствии с правилами перевозки грузов действующих на данном виде транспорта При транспортировании должны быть исключены любые возможные удары и перемещения упаковки со сварочным аппаратом внутри транспортного средства Сварочный аппарат должен храниться в упаковке изготовителя в отапливаемом вентилируемом помещении при температуре от плюс 5 до плюс 40 С и относительной влажности до 80 при температуре плюс 25 С 9 Гарантия Гарантийный срок эксплуатации сварочного инвертора со дня продажи через торговую сеть 12 двенадцать месяцев при соблюдении потребителем правил эксплуатации и условий по техническому обслуживанию указанных в настоящем руководстве Если в течение гарантийного периода в изделии появился дефект по причине некачественного изготовления или применения некачественных конструкционных материалов гарантируется выполнение бесплатного гарантийного ремонта дефектного изделия Обмен неисправных деталей вышедших из строя в период гарантийного срока осуществляется в соответствии с действующими правилами обмена промышленных товаров купленных в розничной сети В ремонт не принимаются и не обмениваются отдельные детали сварочного инвертора Случаи при которых изделие не подлежит бесплатному гарантийному ремонту указаны в гарантийном талоне 15
