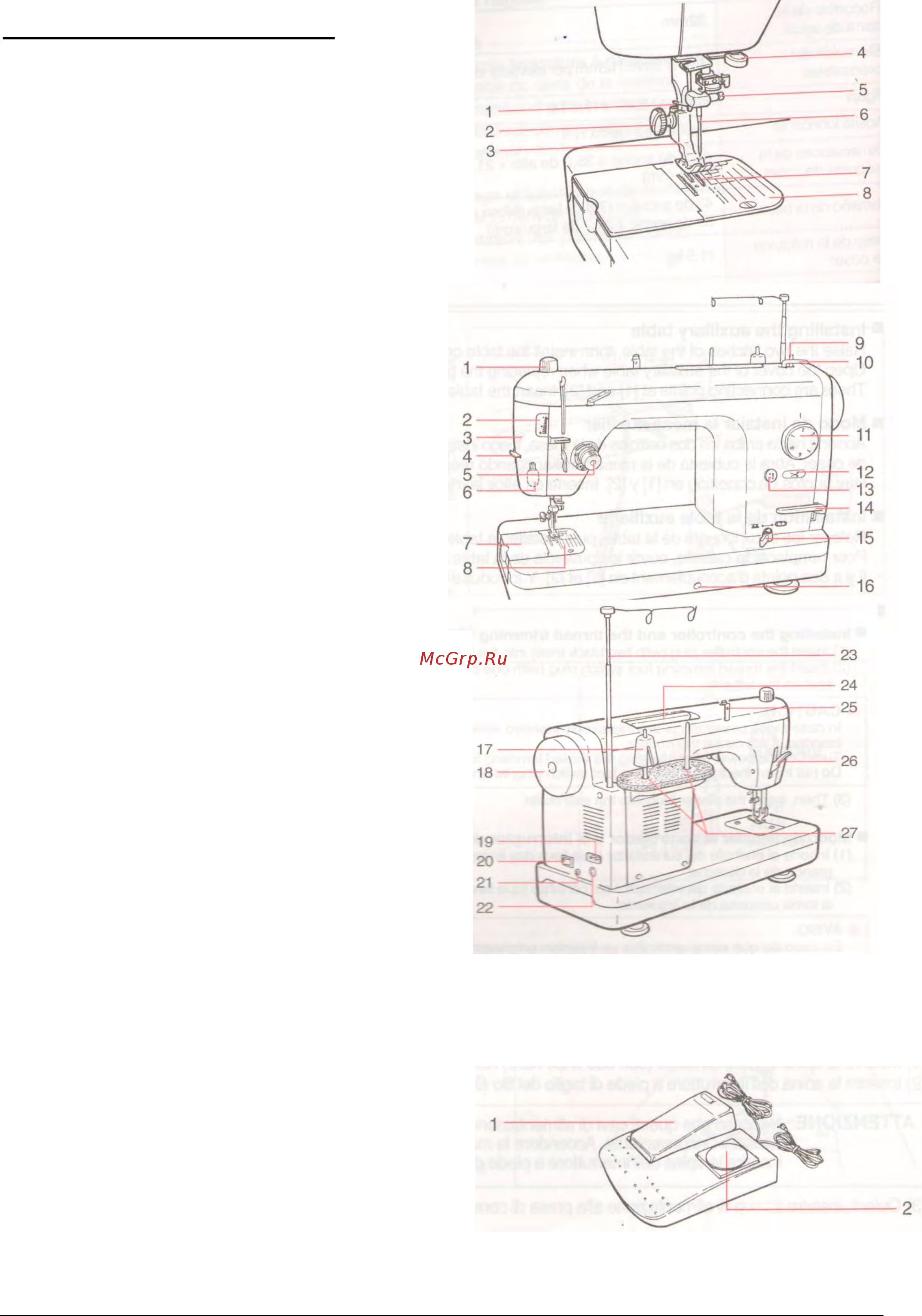

Основные детали машины

1. Лапкодержатель

2. Винт крепления прижимной лапки

3. Прижимная лапка

4.Нитевдеватель

5.Винт крепления иглы

6. Игла

7. Нижний транспортер ткани

8. Игольная пластина

1.Регулятор усилия прижима лапки

2. Регулятор ширины «зиг-зага».

3. Корпус машины

4. Нитеобрезатель

5. Регулятор натяжения верхней нити

6. Лампа

7. Крышка игольной пластины

8. Игольная пластина

9. Шпиндель для намотки ните на

шпульку

10.Ограничитель намотки нити на шпу-

ку

11. Ручка регулировки длины стежка

12. Кнопка автоматической обрезки нити

13. Кнопка позиционирования иглы

14. Реверс

15. Рычаг нижнего транспортера

16. Отверстие для подключения колено-

подъемника

17. Центрирующие элементы катушек

18. Маховик

19. Разъем для сетевого кабеля

20. Выключатель сети и освещения

21. Разъем для подключения «ножной» обрезки нитей

22.Разъем для подключения педали

23. Стойка с нитенаправителями

24. Ручка

25. Нитенаправитель для намотки шпули

26. Рычаг подъема прижимной лапки.

27. Катушечный штифт

1. Педаль (рис. А)

2. Кнопка для обрези нитей в конце шитья (рис.А) Рис. А
