10 11

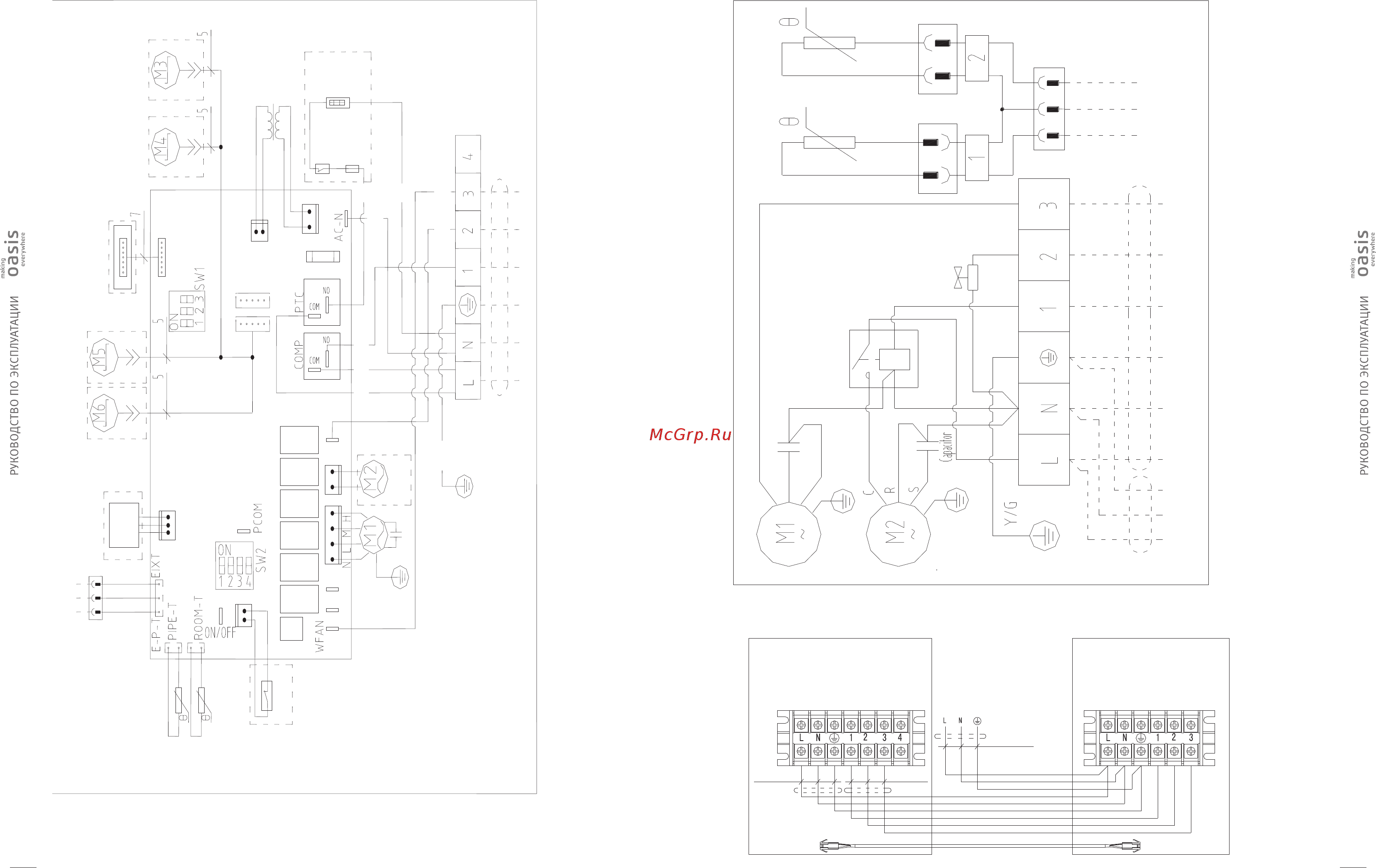

Электрическая схема внутреннего блока PN-24M
Примечание: части схемы, выделенные пунктиром,
являются опциями.
К внешнему блоку
Жел/Зел
Конденсатор
Насос
Клапан насоса
Сигнал
Вентилятор
Коричн
Коричн
Красный
Синий/Черный
Красн
Черн
Синий Коричн/Желт
Термо-
защита
Электр.
нагреватель
Трансформатор
Предо-
хранитель
Плата
управления
Дисплей
Пошаговый двигатель
Пошаговый двигатель
Панель
приёмника
К показаниям внешнего блока
Панель
управления
Поплавковый
выключатель
Вода
Датчик окружающей
среды
Датчик температуры
Электрическая схема внешнего блока PN-24M
Красный
Белый
Черный
Черный
Конденсатор
Мотор
вентилятора
Компрессор
Красный
Синий
Желтый
Синий
Синий
Контактор
Четырехходовой клапан
Красный
Красный
Синий
К источнику питания
К внутреннему блоку
К внутреннему блоку
Выходной
датчик
температуры
Средний
датчик
температуры
СПЛИТ-СИСТЕМА НАПОЛЬНО-ПОТОЛОЧНОГО ТИПА
СПЛИТ-СИСТЕМА НАПОЛЬНО-ПОТОЛОЧНОГО ТИПА
Схема электрических соединений блоков PN-24M
Внутренний блок
220-240 В /
~50 Гц
3 х 4 мм²
Кабель питания
3 х 1 мм²
Контрольный
провод
Контрольный
провод
3 х 1 мм²
Сигнальный провод
Внешний блок
