Oasis PN-60M [8/20] Схема электрических соединений блоков pn 36m рn 48м рn 60м
![Oasis PN-18M [8/20] Схема электрических соединений блоков pn 36m рn 48м рn 60м](/views2/1315193/page8/bg8.png)
12 13

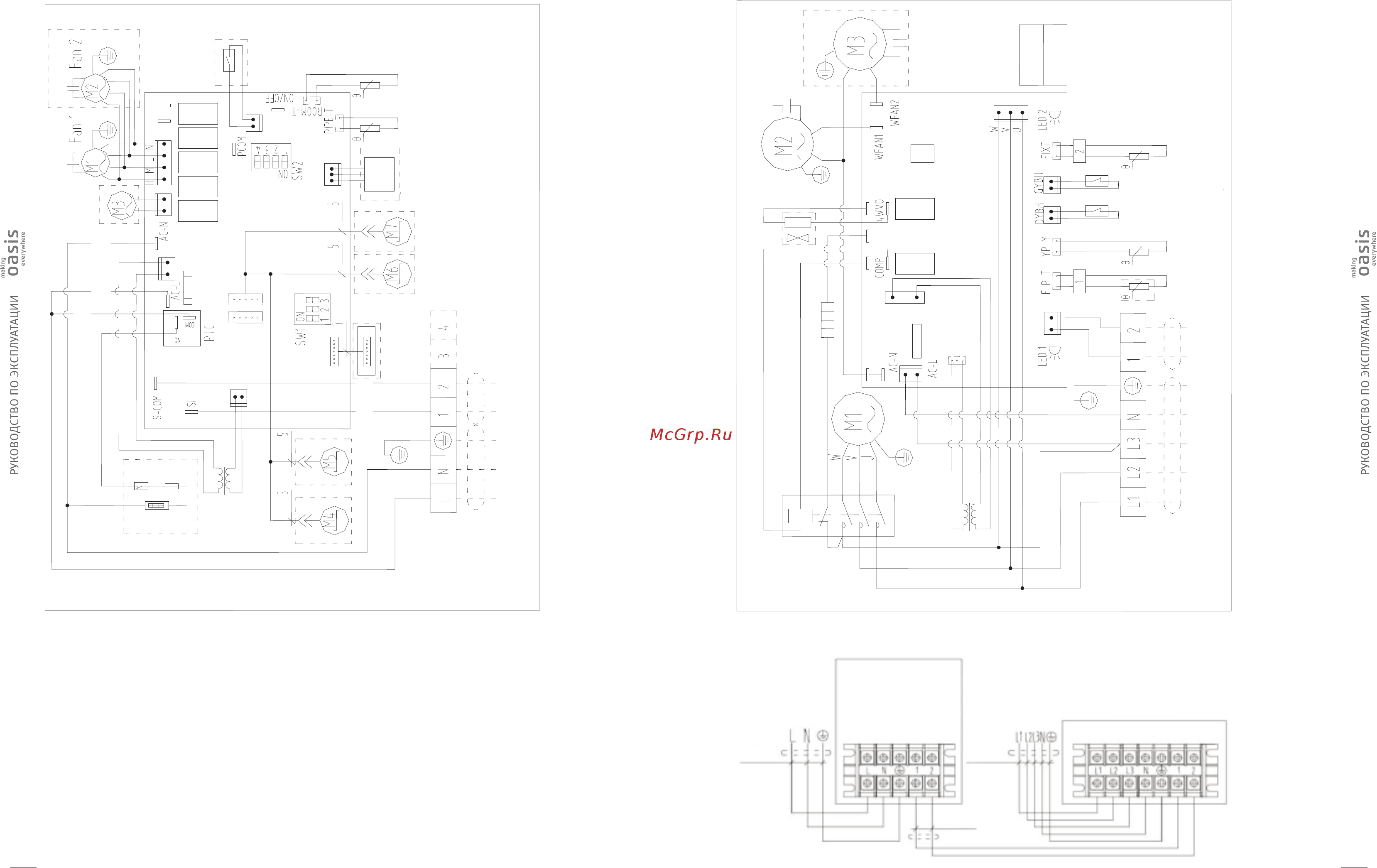

Электрическая схема внутренних блоков PN-36M/ PN-48M/ PN-60M
Электрическая схема внешних блоков PN-36M/ PN-48M/ PN-60M
Красный
Синий
Картер двигателя нагрева
Четырехходовой клапан
Мотор вентилятора
Конденсатор
Мотор
вентилятора
Конденсатор
Плата управления
LED 1: Используется
для сообщений
LED 2: Аварийная
лампа
Примечание: части схемы,
выделенные пунктиром,
являются опциями.
Соединение
К источнику питания
Выходной
датчик
температуры
Выхлопной
датчик
Средний
датчик
температуры
Пере-
ключатель
низкого
давления
Пере-
ключатель
высокого
давления
Трансформатор
Контактор
Компрессор
Предохранитель
Желт Зел Красн Синий
Желт/Зелен
Коричн
Синий
Примечание: части схемы, выделенные пунктиром,
являются опциями.
Поплавковый
выключатель
Вода
Пошаговый двигатель
Трансформатор
Пошаговый двигатель
Коричн Син
Дисплей
К источнику питания
Приемник
Датчик
температуры
Датчик
окружающей
среды
Панель
управления
Соединение
Конденсатор
Конденсатор
Насос
Плата
управления
Термозащита
Электр.
нагреватель
Коричн/Красн
Красн
Син/Коричн
Предохранитель
Желт/
Зел
Сигнал
Насос
СПЛИТ-СИСТЕМА НАПОЛЬНО-ПОТОЛОЧНОГО ТИПА
СПЛИТ-СИСТЕМА НАПОЛЬНО-ПОТОЛОЧНОГО ТИПА
Схема электрических соединений блоков PN-36M, РN-48М, РN-60М
Внутренний блок
Внешний блок
220-240 В /
~50 Гц
3 х 1 мм²
Кабель
питания
2 х 1 мм²
Сигнальный
кабель
5 х 2,5 мм²
Кабель
питания
380-415 В /
3N ~50 Гц
