![Slinex SL-10IP [5/19] Design direct](/img/pdf.png)
Slinex SL-10IP [5/19] Design direct
![Slinex SL-10IP [5/19] Design direct](/views2/1315891/page5/bg5.png)
ISP
Питание
Панель 2
Выход
Камера 2 Камера 1
Панель 1
{
Design. Uniqueness. Innovations
}
DESIGN
DIRECT
SERIES
7 8

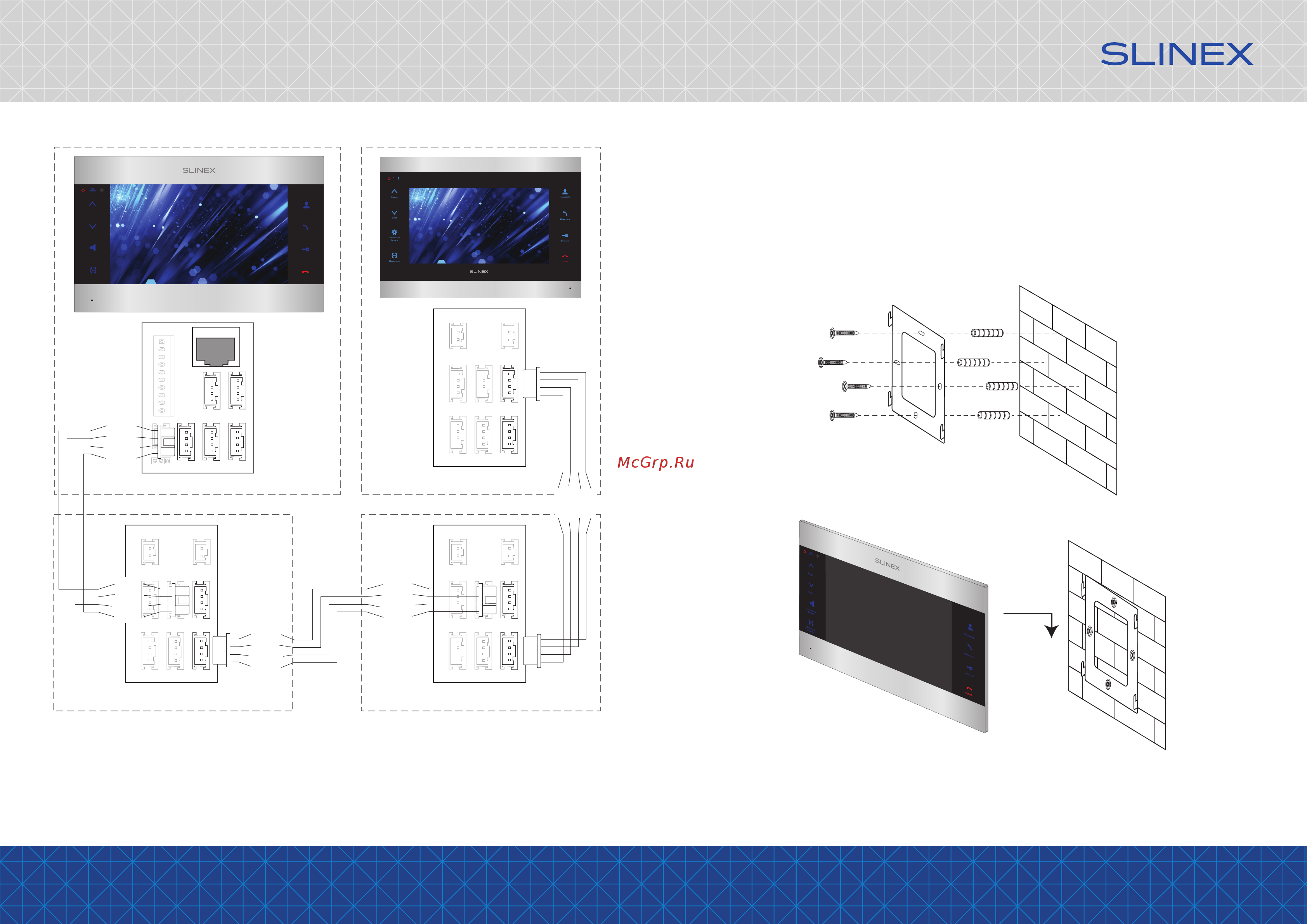

Схема 2. Подключение системы домофонов SL-10IP и SL-07M.
SL-07M (Дополнительный)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
ПитаниеТВ-выход
Примечания:
* Разъем «Питание» на домофоне предназначен для запитки домофона от внешнего источника
питания +13,5 В. При этом шнур питания ~100-240 В должен быть отключен от сети, во
избежание выхода из строя силовых цепей домофона;
** Вызывные панели, камеры, адаптеры питания и замки, изображенные на схемах, в
комплектацию домофона не входят.
Аудио
Земля
Данные
Видео
SL-07M (Дополнительный)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
ПитаниеТВ-выход
SL-07M (Дополнительный)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
ПитаниеТВ-выход
Аудио
Земля
Данные
Видео
Аудио
Земля
Данные
Видео
4.3 Монтаж
1) Расположите кронштейн домофона в месте предполагаемого монтажа, на высоте 150-160 см от
пола.
2) Разметьте и просверлите 4 отверстия в стене.
3) Поместите в отверстия пластиковые дюбеля из комплекта поставки.
4) Зафиксируйте кронштейн домофона на стене с помощью саморезов.
5) Подключите коммуникационные провода на задней панели домофона и зафиксируйте его на
кронштейне.
Аудио
Земля
Данные
Видео
Аудио
Земля
Данные
Видео
SL-10IP (Основной)
Вверх
Просмотр
Ответить
Открыть
Отбой
Вниз
Громкость
Влево
Интерком
Вправо
