Slinex RD-30 [10/11] Основные функции

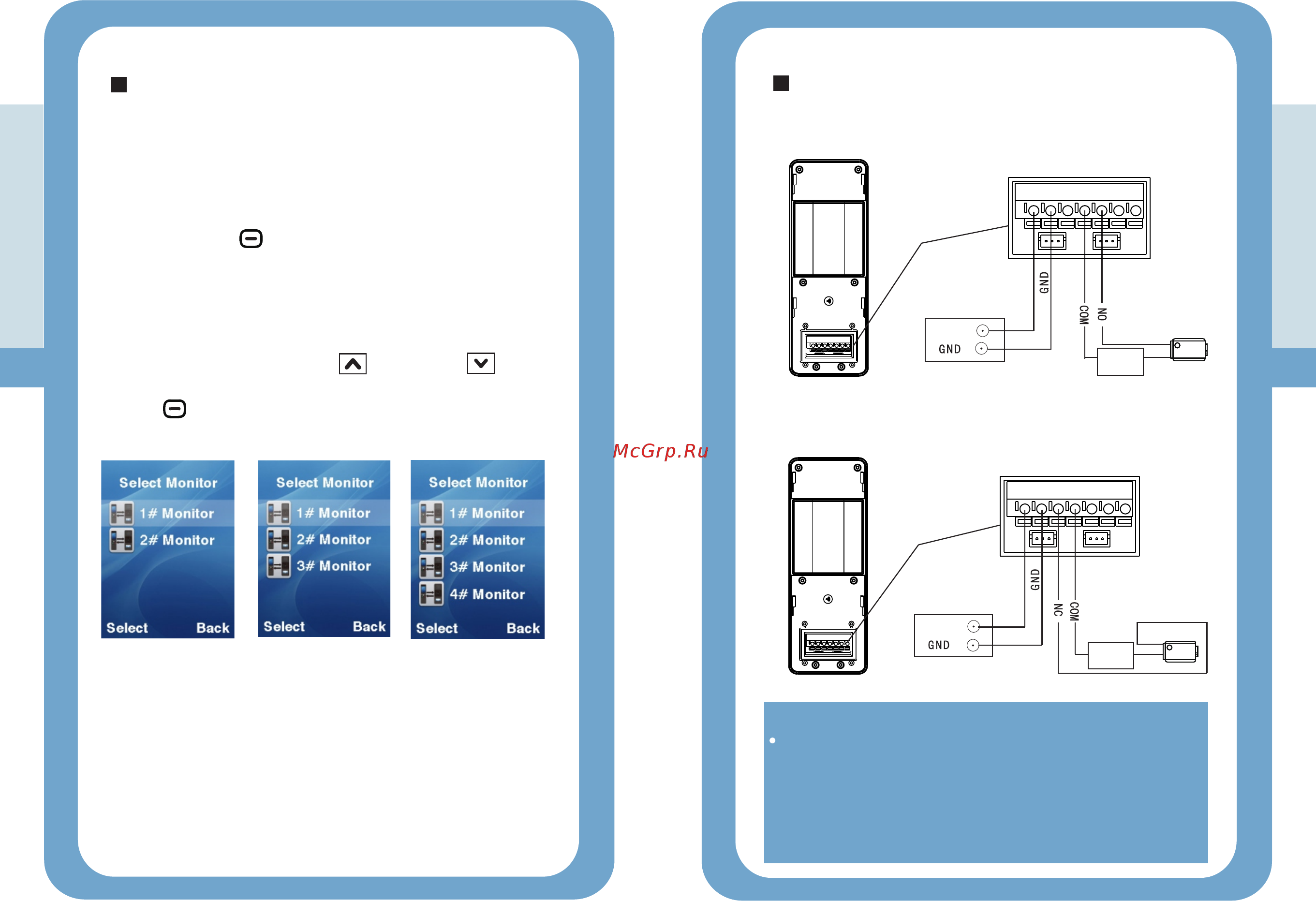

![Slinex RD-30 [10/11] Основные функции](/views2/1315904/page10/bga.png)
Схема подключения
9
12
Основные функции
Просмотр
В меню просмотра изображения с вызывной панели
будет автоматически отображаться количество вызывных
панелей зарегистрированных на данной трубке.
1. Для просмотра изображения с панели в режиме ожидания
нажмите кнопку «Просмотр», для входа в подменю
просмотра.
2. Если зарегистрирована только одна вызывная панель, то
на экране будет отображаться «1 Панель».
3. Если зарегистрированы две или более вызывных панелей,
то на экране будет отображаться «1 Панель», «2 Панель» и
так далее. Нажимайте кнопки «Вверх» или «Вниз»
для выбора необходимой панели, а затем нажмите кнопку
«ОК» для начала просмотра.
Примечание:
Для питания панели можно использовать как батареи так и
внешний источник питания. Для работоспособности таких
функций как: просмотр изображения на трубке с камеры
панели без нажатия кнопки вызова, подсветка кнопки вызова и
открытие замка (срабатывание реле) – необходимо
подключать внешний источник питания к вызывной панели.
Вызывная
панель
+9–12В
Максимальное
значение тока на
контактах реле –
1,5 A.
+9–12В
+9–12В
+9–12В
Максимальное
значение тока на
контактах реле – 1,5 A.
Вызывная
панель
Подключение электромеханического замка
Подключение электромагнитного замка
Замок
Замок
БП
замка
БП
замка
Внешний
источник
питания
Внешний
источник
питания
1
