Slinex ML-16HR [2/3] Коричневый контакт реле замок

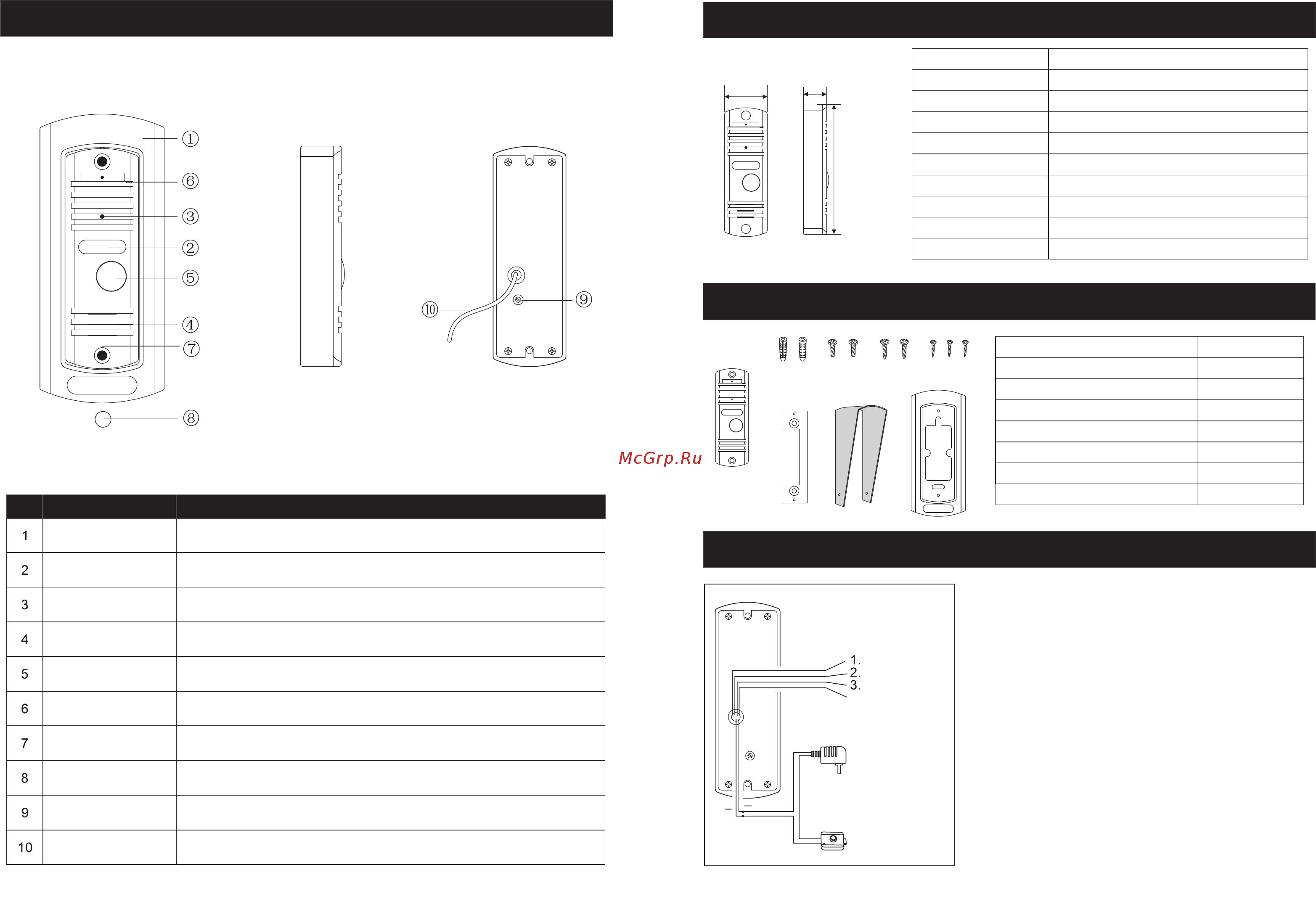

![Slinex ML-16HR [2/3] Коричневый контакт реле замок](/views2/1315906/page2/bg2.png)
по горизонтали = 56°
- 40 – +65 °С
Врезной кронштейн*
1 шт
по диагонали = 72°
ОПИСАНИЕ
СПЕЦИФИКАЦИЯ
Камера
Углы обзора
Разрешение
ИК подсветка
Потребл. питания
Питание
Температур. режим
Монтаж
1/3" видеоматрица: Sony; ЦПУ: Sony
Интеллектуальная на 4 ИК диодах
не более 200 мА
12 В (от видеодомофона)
Накладной или врезной монтаж
КОМПЛЕКТАЦИЯ
Вызывная панель
Пластиковый анкер
Установочные винты
Винты фиксации
Винты крепления
Козырек
Поворотный уголок
СХЕМА ПОДКЛЮЧЕНИЯ
Красный
Белый
Черный
4. Желтый
Маркировка проводов:
2. Белый – Аудио
4. Желтый – Видео
1. Красный – Питание панели 12В
3. Черный – Земля (GND)
АС/DC блок питания
замка (не входит
в комплектацию)
AC/DC электрический
замок (не входит в
комплектацию)
1 шт
3 шт
1 шт
1 шт
2 шт
2 шт
2 шт
5
6
5. Синий – Контакт реле (Замок)
6. Коричневый – Контакт реле (Замок)
* Внимание: Синий и коричневый провода имеют
Н.О. состояние. При подключении электрического
замка, эти контакты включаются в разрыв цепи
питания этого замка.
▲ Использовать питание видеодомофона,
которое поступает на вызывную панель, для
запитки электрического замка – СТРОГО
ВОСПРЕЩАЕТСЯ!
1
2
по вертикали = 48°
800 ТВ линий
Название
Описание
№
ИК подсветка
Подсвечивает для лучшего отображения в темноте
Камера
Динамик
Кнопка вызова
Микрофон
Передача звука на видеодомофон
Кнопка звонка - осуществляет звонок на видеодомофон
Воспроизведение звука от видеодомофона
Передача изображения на видеодомофон
Отверстие
Заглушка
Декоративная заглушка для установки поверх крепежного винта
Предназначено для крепежа панели крепежным винтом
Регулировка
Кабель
Соединительные провода к видеодомофону и замку
Предназначена для регулировки громкости динамика
Кронштейн
Предназначен для врезного монтажа вызывной панели
41 мм 23 мм
122 мм
!
* В зависимости от комплектации может отсутствовать
