3. Описание

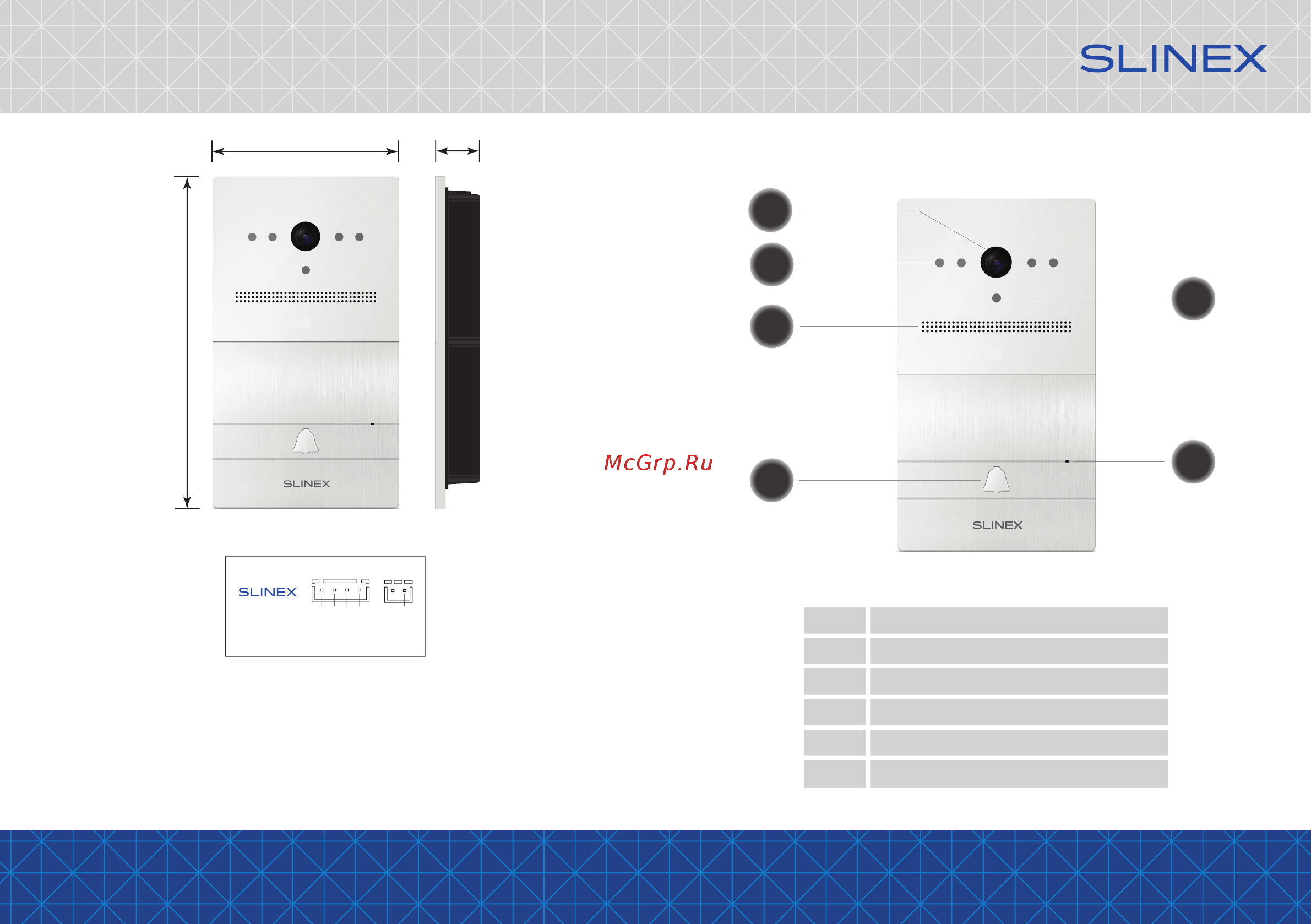

Распиновка разъемов вызывной панели VR-16

180 мм

101 мм

28 мм

Примечание:

Контакты «COM» и «N.O.» являются нормально разомкнутыми

контактами встроенного реле д ля открытия замка.

Максимальный ток коммутации реле составляет 10 А.

Схему подключения замка смотрите на странице 7 данного

руководства.

VR-16

COM

N.O.

Видео

Земля

Аудио

Питание

ЗамокДомофон
