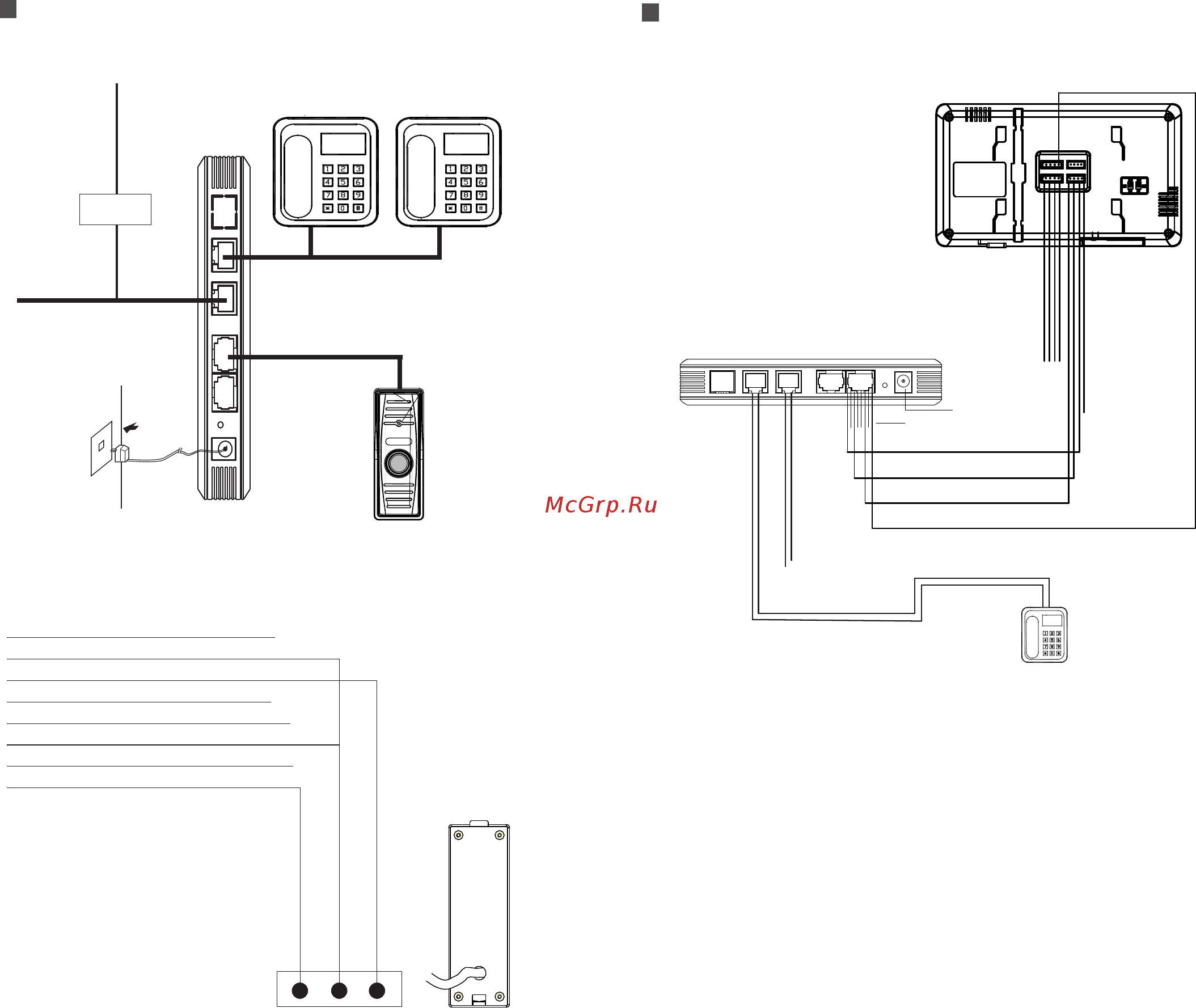

Схема подключения к вызывной панели
Телефон 2
Вызывная панель
Телефон 1
Телефонная линия
Модем
ADSL
UTP CAT- 5e
1. V+ (Оранжево-белый)
2. +18V (Оранжевый)
3. GND (Зелено-белый)
4. NC (Синий)
5. NC (Сине-белый)
6. Audio (Зеленый)
7. GND (Коричнево-белый)
8. Data (Коричневый)
1. +U (Питание)
2. GND (Земля)
3.Audio (Аудио)
Параллельно
Источник питания
Особенность подключения к XR-07 и XR-07M
* Телефонный модуль можно подключать параллельно с домофоном
1. Оранжево-белый
2. Оранжевый
3. Зелено-белый
4. Синий
5. Сине-белый
6. Зеленый
7. Коричнево-белый
8. Коричневый
RJ45
.
Вызывная панель
* Гнезда под разъемы Rj45 для подключения вызывных панелей,
запараллелены, и используются для удобства подключения.
Например, к первому гнезду подключается вызывная панель, а
ко второму гнезду подключается домофон.
-5-
Телефонный модуль
Телефонный аппарат
К телефону
К телефонной линии
RJ45
1. Оранжево-белый (+Uпит.)
3. Зелено-белый (GND)
6. Зеленый (Аудио)
8. Коричневый (CA)
CA
