МОНТАЖ

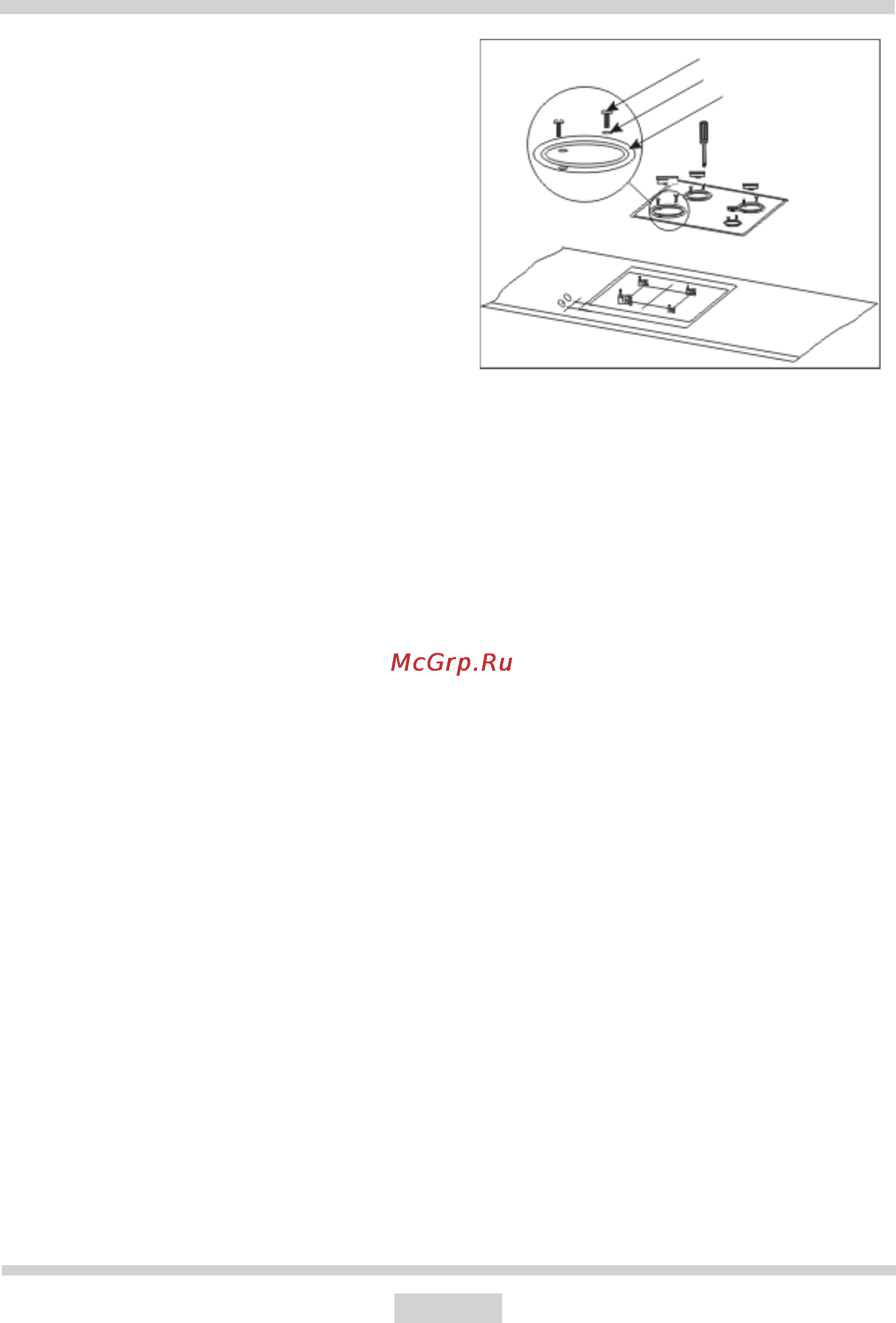

Рис.6

1.2 Установка кухни с рабочей плитой

из каленого стекла.

Для это нужно:

выполнить действия 1-5 как этой указано

в пкт. 1.1, а затем,

6. Передвинуть раму с горелками для

получения размерной согласованности

90 мм (рис.6) и в этой позиции

заблокировать раму с горелками 4

шурупами номер 1 (рис. 3) в отверстии

столешницы.

7. Выпол н и т ь ПОД К Л ЮЧ Е Н И Е К

ГАЗОВОМУ И ЭЛЕКТРИЧЕСКОМУ

ОБОРУДОВАНИЮ, соблюдая указания

нижеследующей главы.

8. На раму с горелками установить стекло,

а затем наложить декоративные

накладки на стекло и горелки.

Стекло с декоративными накладками

прикрутить с помощью 8-ью шурупов

с подкладками M3, начиная с задних

средних горелок, а затем привинтить

горелку большую и малую.

9. Надеть горелки и решетку.

Шуруп

Алюминиевая

подкладка

Декоративная

накладка
