Hansa BCCI66136030 [47/68] Installation

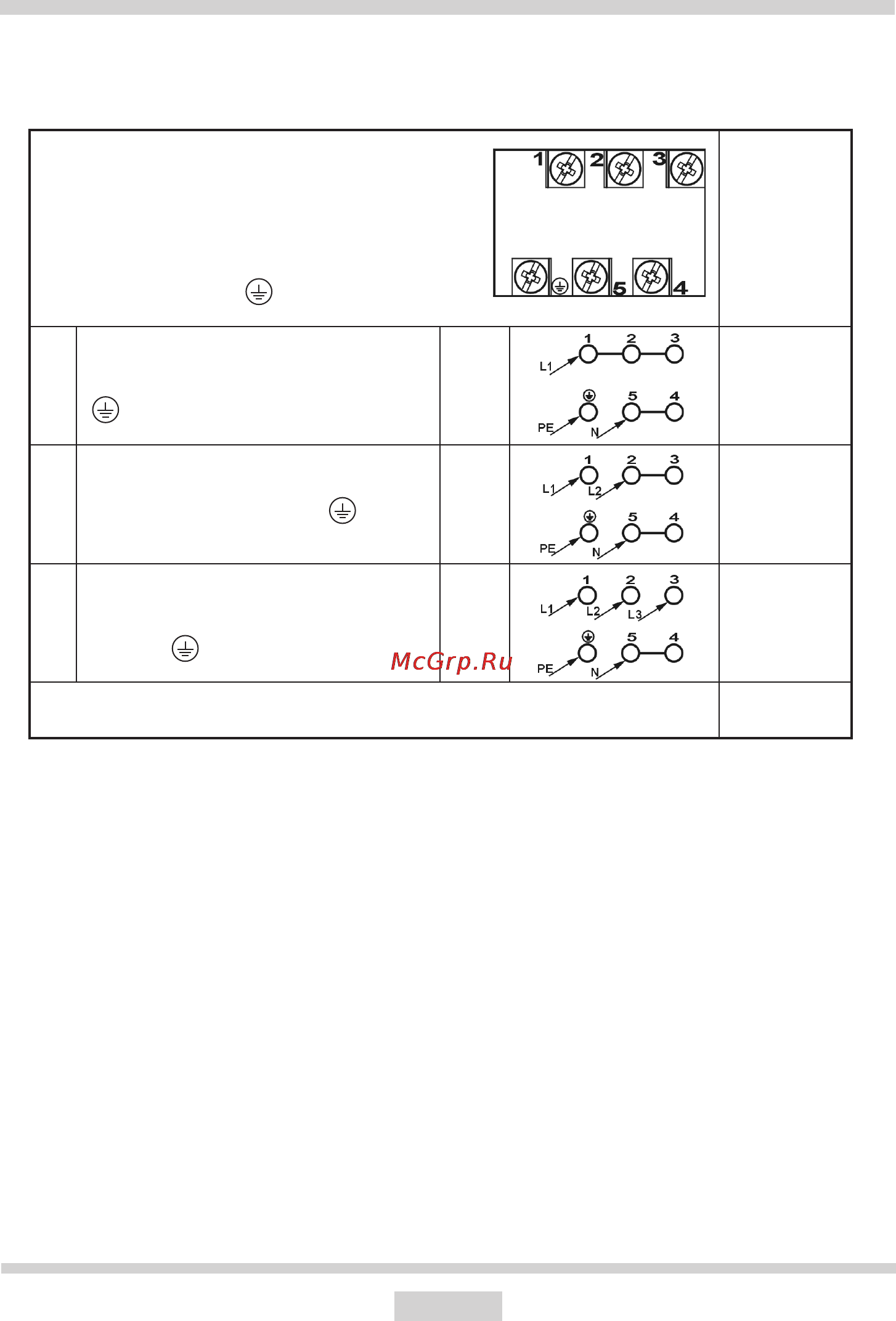

Anschluss-Schaltplan

Schema möglicher Anschlüsse

Achtung! Spannung der Heizelemente 230V.

Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter

vom Netz mit der Klemme PE verbunden werden.

Empfohlene Art

der Anschluss-

leitung

Bei 230V Netz Einphasenanschluss mit Be-

trieb snull. Brücken verbinden die Klemmen

1-2-3 sowie Klemmen 4-5 Schutzleiter auf

Bei 400/230 Netz Zweiphasenanschluss mit

Be trieb snull. Brücken verbinden Klemmen

2-3 so wie 4-5. Schutzleiter auf

Bei 400/230V Netz Dreiphasenanschluss mit

Be trieb snull. Brücken verbinden 4-5. Phasen

re ihen fol ge nach 1-2-3. Null auf 4-5, Schut-

zle iter auf

1/N~

2/N~

3/N~

H05VV-F3G4

H05VV-F4G2,5

H05VV-F5G1,5

L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter

INSTALLATION
