10
Видеодомофон цветной 4-х проводной сенсорный
УСТАНОВКА И ПОДКЛЮЧЕНИЕ

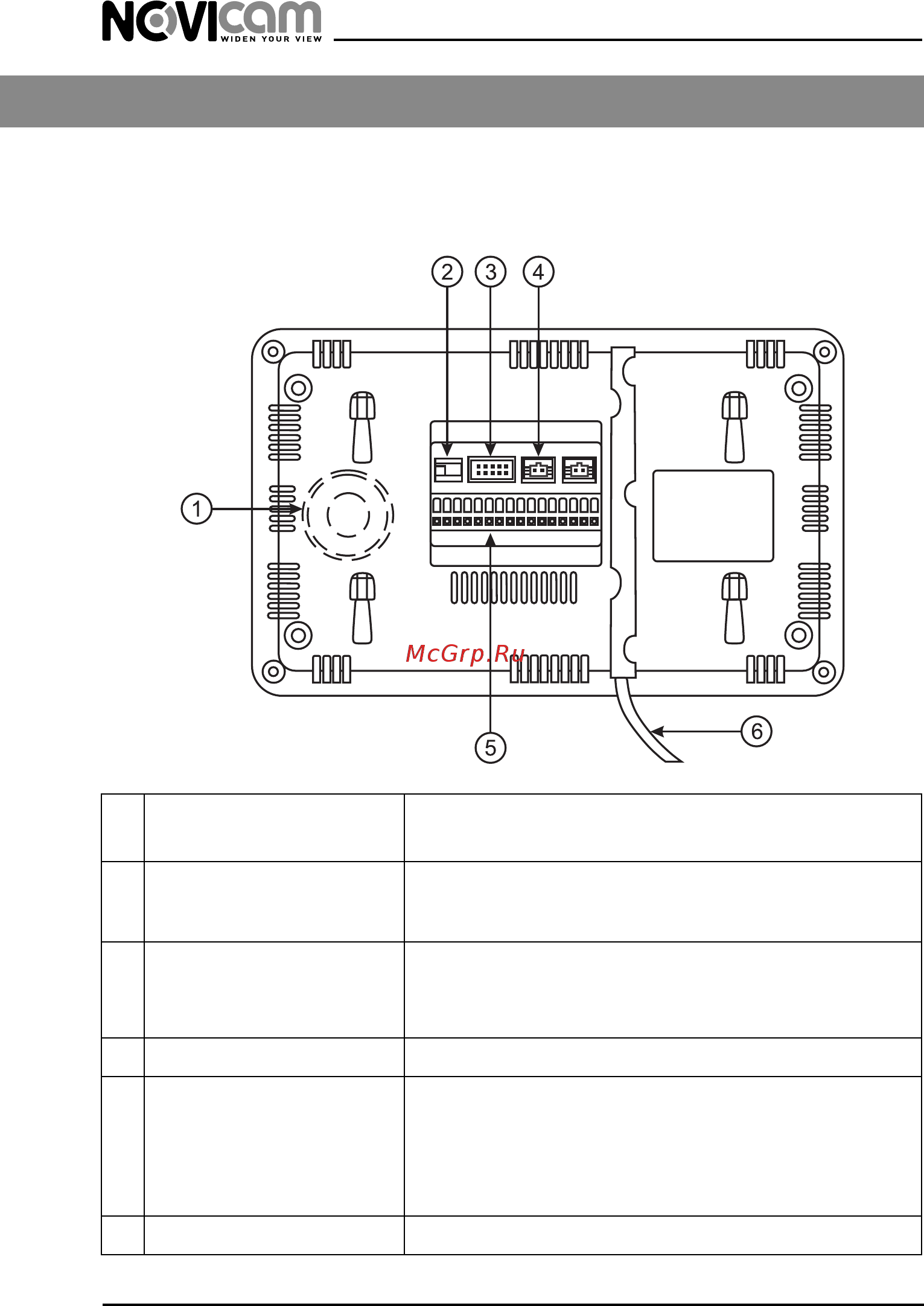

ОПИСАНИЕ ЗАДНЕЙ ПАНЕЛИ
1. Динамик
Встроенный динамик для связи с посетите-
лем и воспроизведения мелодии вызова.
2. Переключатель 75 Ом
Согласование сопротивления видеосигнала
подключения нескольких видеодомофонов.
3. Видео вход/выход
Контакты подключения камер видеонаблю-
дения и видеовыход для дополнительного
монитора.
4. Разъём питания DC Вход питания DC 14.5В, 1А*
5.
Контакты
подключения
Контакты подключения вызывных
панелей, аудиотрубки и дополнительных
видеодомофонов. См. в разделе примеры и
схемы подключения.
6. Кабель питания Кабель питания AC 220В*.
