12
Видеодомофон цветной 4-х проводной сенсорный
УСТАНОВКА И ПОДКЛЮЧЕНИЕ

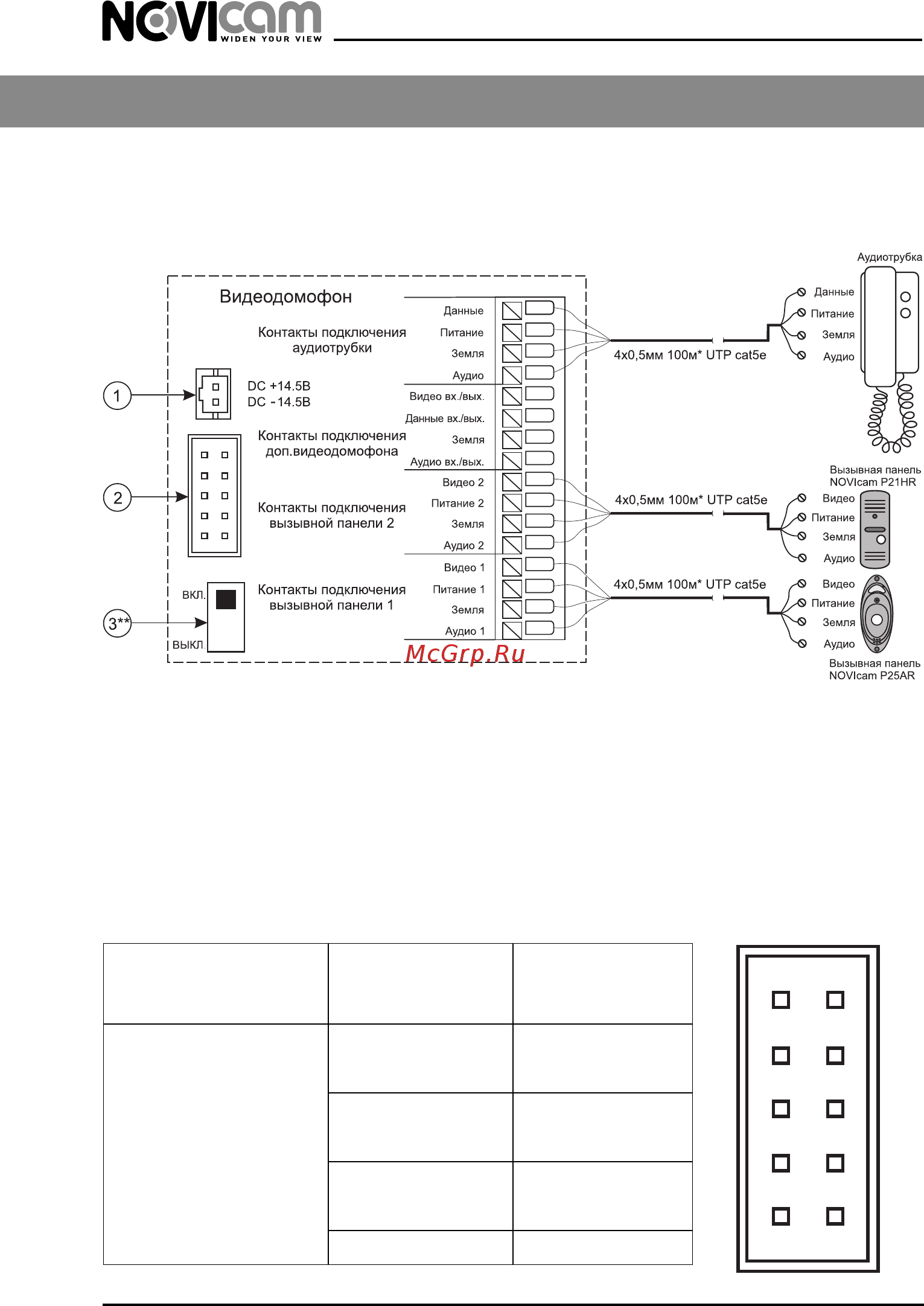

Схема подключения вызывных панелей к одному видеодомофону.
* Указанная дальность достигается при использовании 4-х проводного кабеля с диаме-
тром каждой жилы не менее 0.5мм (UTP cat 5e)
**Переключатель Согласование 75 Ом должен быть в положении ВКЛЮЧЕН.
1. Разъем входного питания
2. Контакты подключения видеокамер и монитора
3. Согласование 75 Ом
Видеовыход для
подключения дополни-
тельного монитора
«-» видеосигнала «+» видеосигнала
Видеовходы для
подключения камер
видеонаблюдения
«-» видеосигнала «+» видеосигнала
«-» видеосигнала «+» видеосигнала
«-» видеосигнала «+» видеосигнала
«-» видеосигнала «+» видеосигнала
Контакты подключения видеокамер и монитора.
