u
Bij apparaten zonder
hoogteverstelling
verder met punt
(zie 4.3.3) .
u
Bij apparaten met hoog-
teverstelling verder met
punt (zie 4.3.4) .

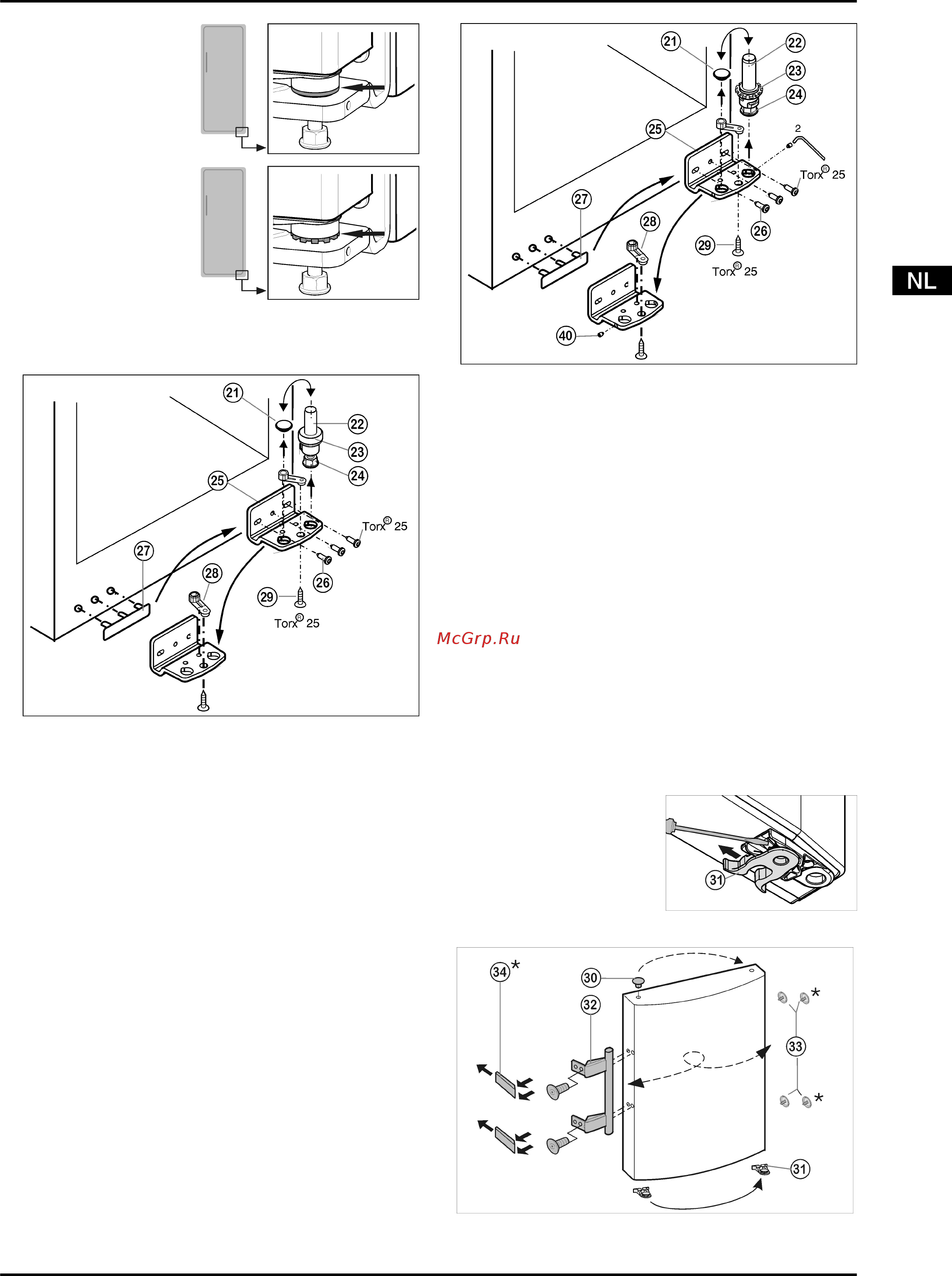

4.3.3 Lagerdelen omplaatsen
voor apparaten zonder hoogteverstelling
Fig. 5
u
Lagerbout
Fig. 5 (22)
compleet met schijfje
Fig. 5 (23)
en
stelpootje
Fig. 5 (24)
naar boven eruit trekken.
u
Stop
Fig. 5 (21)
eraf halen.
u
Lagerbus
Fig. 5 (25)
losschroeven
Fig. 5 (26)
.
u
Lagerdeel
Fig. 5 (28)
losschroeven
Fig. 5 (29)
en in het
tegenoverliggende opnamegat van de lagerbus omzetten en
weer vastschroeven.
u
Afdekking aan de greepzijde
Fig. 5 (27)
voorzichtig optillen
en op de tegenoverliggende zijde plaatsen.
u
Lagerbus
Fig. 5 (25)
aan de nieuwe scharnierzijde evt. met
behulp van een accuschroevendraaier weer goed (met
4 Nm) vastschroeven.
u
Stop
Fig. 5 (21)
weer in het andere gat plaatsen.
u
Lagerbout
Fig. 5 (22)
compleet met schijfje en stelpootje
weer aanbrengen. Er daarbij op letten, dat de sluitnok naar
achter wijst.
4.3.4 Lagerdelen omplaatsen
voor apparaten met hoogteverstelling
Fig. 6
u
Borgpen
Fig. 6 (40)
met de meegeleverde inbussleutel ca. 1
omwenteling uitdraaien.
u
Lagerbout
Fig. 6 (22)
compleet met schijfje
Fig. 6 (23)
en
stelpootje
Fig. 6 (24)
naar boven eruit draaien.
u
Stop
Fig. 6 (21)
eraf halen.
u
Lagerbus
Fig. 6 (25)
losschroeven
Fig. 6 (26)
.
u
Borgpen
Fig. 6 (40)
geheel uitdraaien en aan de tegenover-
liggende zijde in de lagerbus draaien, tot de pen op één lijn
met de lagerbus ligt.
u
Lagerdeel
Fig. 6 (28)
losschroeven
Fig. 6 (29)
en in het
tegenoverliggende opnamegat van de lagerbus omzetten en
weer vastschroeven.
u
Stop
Fig. 6 (21)
weer in het andere gat aanbrengen.
u
Afdekking aan de greepzijde
Fig. 6 (27)
voorzichtig optillen
en op de tegenoverliggende zijde plaatsen.
u
Lagerbus
Fig. 6 (25)
aan de nieuwe scharnierzijde evt. met
behulp van een accuschroevendraaier weer goed (met
4 Nm) vastschroeven.
u
Lagerbout
Fig. 6 (22)
compleet met schijfje en stelpootje
weer aanbrengen.
u
Borgpen
Fig. 6 (40)
vastdraaien.
4.3.5 Greep omzetten
u
Veerklem
Fig. 7 (31)
verplaatsen: Sluitnok
omlaag drukken, veer-
klem eroverheen eraf
trekken.
u
Veerklem aan de nieuwe
scharnierkant weer erin
schuiven totdat hij inklikt.
Fig. 7
Fig. 8
u
Til de stop
Fig. 8 (33)
uit de deurlagerbus en plaats hem om.
In gebruik nemen
* afhankelijk van model en uitvoering 7
