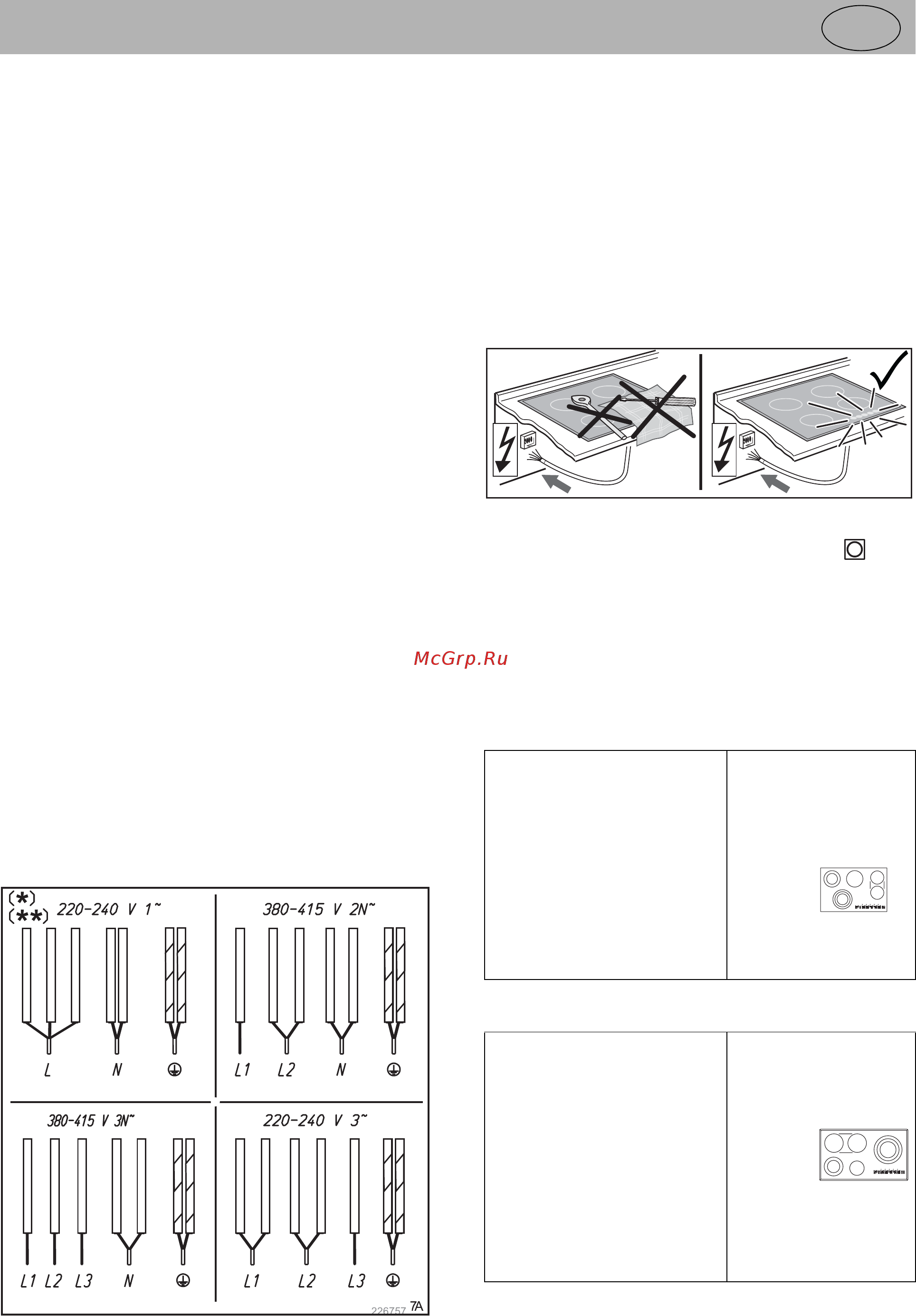

18
Montageanweisung
D
Elektrischer Anschluss
• Der elektrische Anschluss darf nur von einem autorisier-
ten Fachmann vorgenommen werden!
• Die gesetzlichen Vorschriften und Anschlussbedingungen des
örtlichen Elektroversorgungsunternehmens müssen vollstän-
dig eingehalten werden.
• Bei Anschluss des Gerätes ist eine Einrichtung vorzusehen,
die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite
von mindestens 3 mm allpolig vom Netz zu trennen. Als geeig-
nete Trennvorrichtung gelten LS-Schalter, Sicherungen und
Schütze.
Bei Anschluss und Reparatur Gerät mit einer dieser Einrich-
tungen stromlos machen.
• Der Schutzleiter muss so lang bemessen sein, dass er bei
Versagen der Zugentlastung erst nach den stromführenden
Adern des Anschlusskabels auf Zug beansprucht wird.
• Die überschüssige Kabellänge muss aus dem Einbaubereich
unterhalb des Gerätes herausgezogen werden.
• Bitte beachten Sie, dass die vorhandene Netzspannung mit
der auf dem Typenschild übereinstimmt.
• Der vollständige Berührungsschutz muss durch den Einbau
sichergestellt sein.
• Achtung: Falschanschluss kann zur Zerstörung der Leis-
tungselektronik führen.
Anschlussleitung werkseitig vorhanden
• Das Kochfeld ist werkseitig mit einer temperaturbeständigen
Anschlussleitung ausgestattet.
• Der Netzanschluss wird gemäß dem Anschlussschema vorge-
nommen, ausgenommen die Anschlussleitung ist bereits mit
einem Stecker ausgestattet.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt
wird, muss sie durch eine besondere Anschlussleitung ersetzt
werden. Um Gefährdungen zu vermeiden, darf dieses nur
durch den Hersteller oder seinen Kundendienst erfolgen.
Anschlussmöglichkeiten
* Nicht zugelassen für Modell EKE 9852.
** Diese Anschlussvariante ist in der Schweiz durch den SEV nicht zuge-
lassen
Inbetriebnahme
Nach dem Einbau des Feldes und nach dem Anlegen der Versor-
gungsspannung (Netzanschluss) erfolgt zuerst ein Selbst-Test
der Steuerung und es wird eine Serviceinformation für den Kun-
dendienst angezeigt.
Mit einem Schwamm und Spülwasser kurz über die Oberfläche
des Kochfeldes wischen und anschließend trockenreiben.
Achtung, wichtiger Hinweis zum Netzanschluss!
Beim Anschließen des Kochfeldes an das Stromnetz muss die
Glaskeramikoberfläche (die Sensortasten) frei von Gegenstän-
den sein, weil ein Sensorabgleich erfolgt!
Nach erfolgreichem Sensorabgleich erscheint OFF in den Koch-
stufen-Anzeigen. Anschließend muss die
Aus-Taste
einmal
betätigt werden.
Falls der Sensorabgleich nicht erfolgreich war, muss das Koch-
feld stromlos gemacht werden, um einen erneuten Netzan-
schluss vorzunehmen.
Technische Daten
EKE 8752 - EKE 8852
EKE 9852
grün-gelb
grün-gelb
blau
weiss
grau
schwarz
braun
grün-gelb
grün-gelb
blau
weiss
grau
schwarz
braun
grün-gelb
grün-gelb
blau
weiss
grau
schwarz
braun
grün-gelb
grün-gelb
blau
weiss
grau
schwarz
braun
Abmessungen Kochfeld
Höhe/ Breite/ Tiefe . . . . . . . . mm 50 x 800 x 520
Kochzonen
vorne links. . . . . . . . . . Ø cm / kW
hinten links . . . . . . . . . Ø cm / kW
hinten Mitte . . . . . . . . . Ø cm / kW
hinten rechts . . . . . . . . Ø cm / kW
vorne rechts . . . . . . . . Ø cm / kW
21; 17,5; 12/ 2,3
18; 12/ 1,7
18/ 1,8
14,5/ 1,2
14,5/ 1,2
Kochfeld
gesamt . . . . . . . . . . kW 8,2
Abmessungen Kochfeld
Höhe/ Breite/ Tiefe . . . . . . . . mm 50 x 900 x 520
Kochzonen
vorne links. . . . . . . . . . Ø cm / kW
hinten links . . . . . . . . . Ø cm / kW
Zuschaltung . . . . . . . . . . . . . . kW
hinten Mitte . . . . . . . . . Ø cm / kW
vorne Mitte . . . . . . . . . Ø cm / kW
rechts . . . . . . . . . . . . . Ø cm / kW
18; 12/ 1,7
18/ 1,8
0,4
18/ 1,8
14,5/ 1,2
27; 21; 14,5/ 2,7
Kochfeld
gesamt . . . . . . . . . . kW 9,6
