ESPAÑOL
31
DESCARGA DE HUMOS (parte reservada únicamente a personal cualicado para realizar el montaje de la campana)

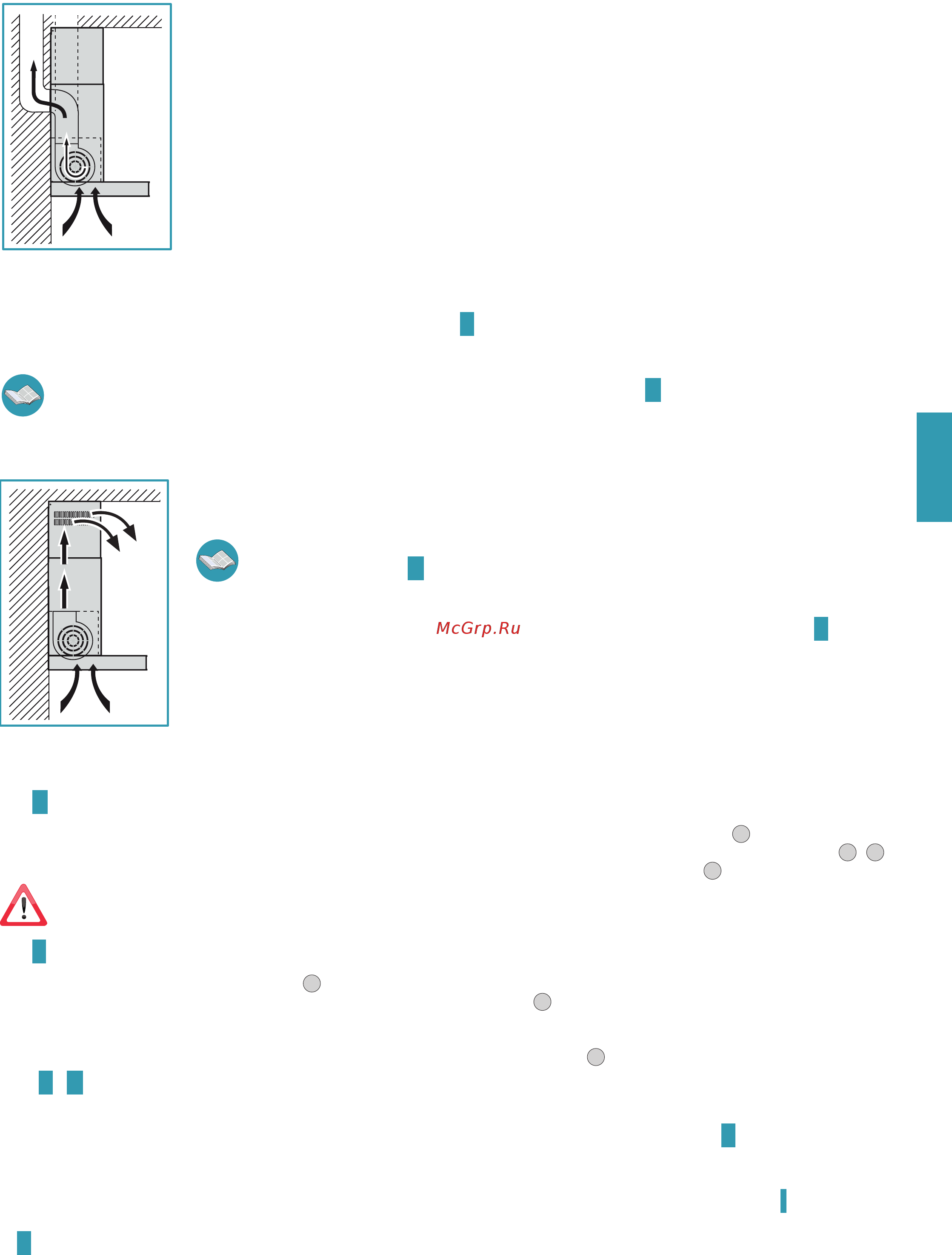

CAMPANA EN VERSIÓN DE EVACUACIÓN EXTERNA EXTRACTORA
En esta versión, los humos y vapores de la cocina son canalizados hacia el ambiente exterior a través de un tubo
de descarga.
El empalme de salida que sobresale por la parte superior de la campana debe estar conectado a un tubo que con-
duce los humos y vapores hacia una salida externa.
No conecte el equipo a conductos de descarga de humos producidos por combustión (calderas, chimeneas,
etc.) y respete siempre las normas vigentes sobre la descarga del aire en el exterior.
El tubo de salida de los humos debe tener:
- un diámetro no inferior al del empalme de la campana
- una ligera inclinación hacia abajo (caída) en los tramos horizontales para evitar que, si se forma condensación, esta
suba por la campana
- el número mínimo indispensable de curvas
- longitud mínima indispensable (tuberías largas y con diversas curvas podrían reducir la capacidad de aspiración
de la campana y provocar vibraciones de la válvula de no retorno).
Si el tubo de salida de los humos pasa a través de ambientes fríos como desvanes, etc., es posible que se forme agua
de condensación a causa de los cambios bruscos de temperatura. En este caso es necesario aislar la tubería.
En las campanas con motor de 800 m
3
/h se entrega de serie una válvula de no retorno, cuya función es impedir intercambios de aire con el exterior
cuando la campana no funciona: para el montaje controle las instrucciones
C en la pág. 4.
De acuerdo con las normas vigentes, cuando la campana de cocina es utilizada simultáneamente con otros aparatos que emplean gas u
otros combustibles, el local debe disponer de suciente ventilación.
En esta versión no deben utilizarse los filtros de carbón activo, para quitarlos vea las instrucciones H en la pág. 6.
Desviación para Alemania: cuando la campana de cocina y los equipos alimentados con energía diferentes de la eléctrica están funcionando simultánea-
mente, la presión negativa en el local no debe superar los 4 Pa (4 x 10-5 bares).
CAMPANA EN VERSIÓN DE RECIRCULACIÓN INTERNA FILTRANTE
En esta versión, el aire pasa a través de los filtros de carbón activo para ser purificado y reenviado hacia el ambiente
de la cocina.
Controle que los filtros de carbón activo estén montados en la campana; si no es así, móntelos como se
indica en las instrucciones
H en la pág. 6.
Si la campana se prepara en versión filtrante, la válvula de no retorno no se debe montar: quítela si se encuentra en
el empalme de salida del aire del motor (realice la operación inversa a lo descrito en las instrucciones
C en la pág.
4).
INSTRUCCIONES DE MONTAJE (parte reservada únicamente a personal cualicado para realizar el montaje de la campana)
Fase
A pág. 4
• Apoye a la pared de instalación la barra de apoyo (S), a una altura (H) de la placa de cocción indicada en la figura (Fig.
1
).
• Controle con un nivel de burbuja la alineación horizontal y marque en los extremos de la barra de apoyo los 2 puntos de perforación (Fig.
2
-
3
).
• Perfore, introduzca los 2 tacos de expansión de ø 8 mm y fije la barra con los tornillos correspondientes (V1) (Fig.
4
).
El kit de jación (tornillos, tacos y abrazaderas) que se entrega con la campana se puede usar solo en paredes de mampostería:
si es necesario instalar la campana en paredes de material diferente, evalúe otros sistemas de fijación teniendo en cuenta la resistencia de
la pared y el peso de la campana (indicado en la pág. 2).
Fase
B pág. 4.
• Enganche la campana a la barra de apoyo (Fig.
1
).
• Regule la alineación de la campana por medio de los tornillos de las abrazaderas (Fig.
2
). El tornillo superior (B) regula la distancia de la pared; el
tornillo inferior (C) regula el desplazamiento vertical.
• Para evitar que se desenganche la campana debido a la presión subyacente, fíjela a la pared con tacos de expansión y los correspondientes tor-
nillos (V2), utilizando los respectivos orificios presentes en la parte trasera de la campana (Fig.
3
).
Fases
C y D pág. 4.
CAMPANA EN VERSIÓN DE EVACUACIÓN EXTERNA EXTRACTORA
• Solo para versión con motor 800 m
3
/h: si lo desea, instale la válvula de no retorno (M) como se indica en la figura C.
• Conecte el empalme de salida de aire de la campana a la descarga externa con una tubería idónea.
CAMPANA EN VERSIÓN DE RECIRCULACIÓN INTERNA FILTRANTE
• Controle que los filtros de carbón activo estén montados en la campana; si no es así, móntelos como se indica en las instrucciones I en la pág. 6.
• Si se tiene la válvula de no retorno en el empalme de salida del aire de la campana (realice la operación inversa a lo descrito en las instrucciones
C en la pág. 4).
