![Liebherr CBN 4656 [10/12] Перенавешивание двери](/img/pdf.png)
Liebherr CBN 4656 [10/12] Перенавешивание двери
![Liebherr CBN 4656 [10/12] Перенавешивание двери](/views2/1317597/page10/bga.png)
10

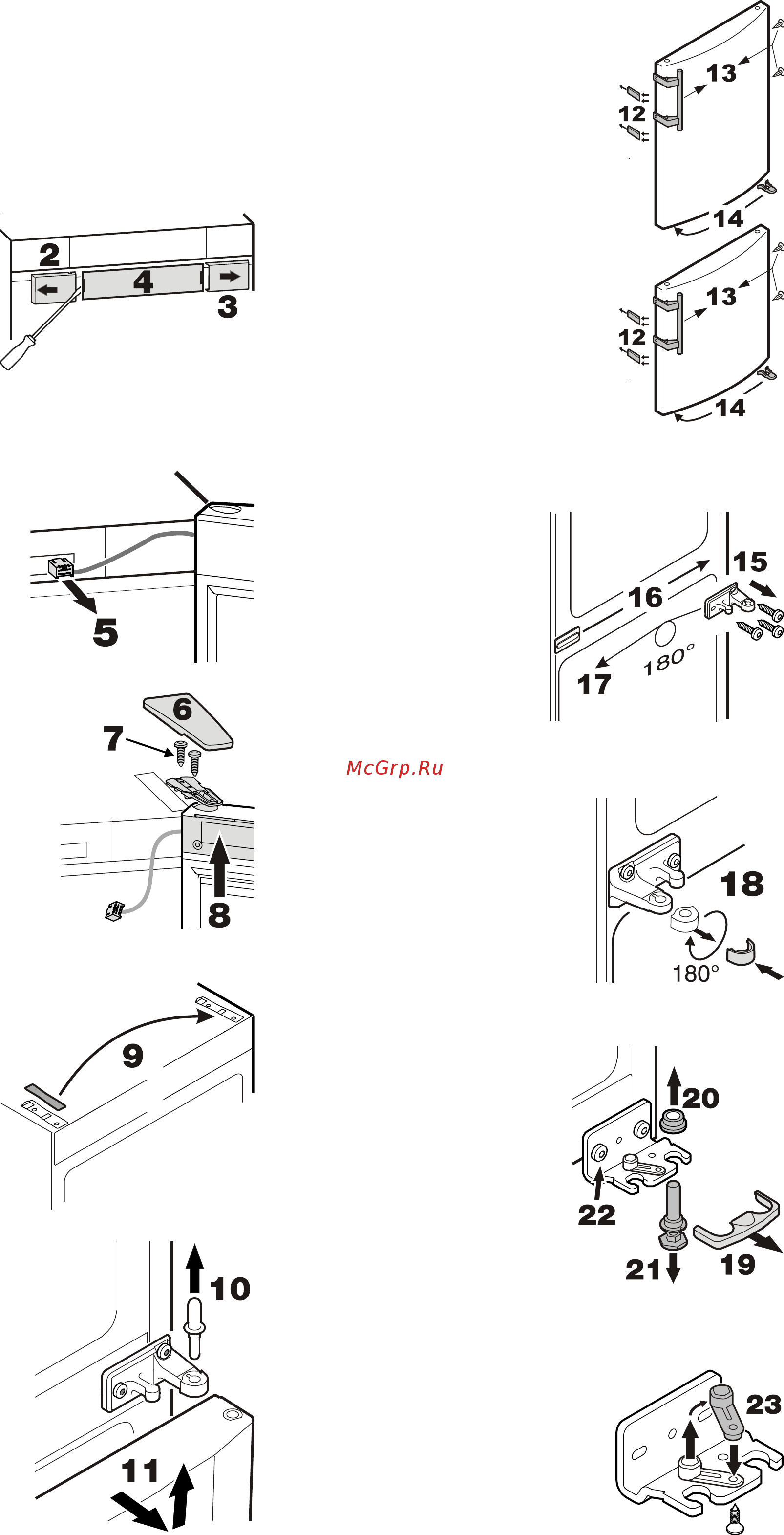

5. Выньте контакт и
рассоедините штекерное
соединение. Выньте серый
кабель из направляющей.
1. Откройте верхнюю дверь.
2. Снимите крышку
со стороны ручки: с
помощью шлицевой
отвертки выведите ее
вправо из зацепления и
сдвиньте наружу.
3. Снимите крышку со
стороны шарниров:
с помощью шлицевой отвертки выведите ее влево из
зацепления и сдвиньте наружу.
4. Снимите с помощью шлицевой отвертки переднюю
панель.
12. Вытащите спереди прижимные
пластины и отодвиньте их.
13. Переставьте ручки и пробки на
противоположную сторону.
14. Переставьте пружинный зажим на
противоположную сторону.
6. Снимите крышку.
7. Открутите винты.
8. Полностью снимите дверь вверх
вместе с опорным кронштейном
и кабелем.
9. Переставьте
защитную крышку на
противоположную сторону.
10. Вытащите средний опорный
штифт.
11. Снимите нижнюю дверь.
Перенавешивание двери
Перенавешивание двери должно осуществляться только
силами специально обученных специалистов.
Для перенавешивания необходимо 2 человека.
Внимание! Перед изменением крепления двери
выдерните сетевую вилку.
15. Открутите шарнирный
уголок.
16. Переставьте
защитную крышку
на противоположную
сторону.
17. Прикрутите шарнирный
уголок, повернув его на
180°.
18. Вытащите втулку опоры,
поверните на 180° и снова
вставьте.
19. Снимите крышку.
20. Снимите распорное кольцо.
21. Слегка опрокиньте прибор
назад и вытащите опорный
штифт.
22. Открутите шарнирный
уголок.
23. Переставьте опору
шарнирного уголка на
противоположную сторону.
