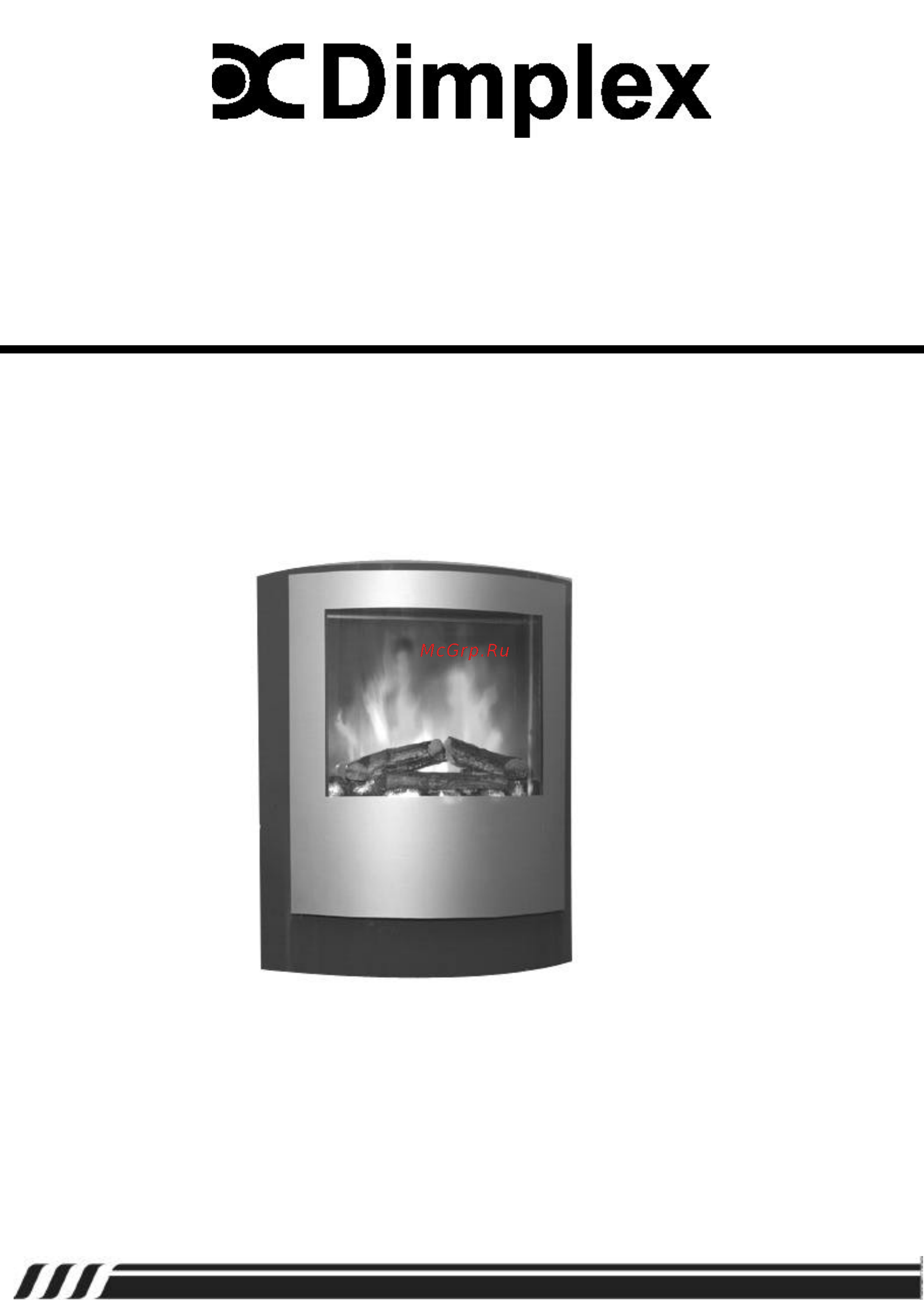

Dimplex Magic SP 8 Инструкция по эксплуатации онлайн
КАМИНЫ
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И
ЭКСПЛУАТАЦИИ
Благодарим Вас за то, что вы выбрали обору-
дование Dimplex. Перед использованием обя-
зательно ознакомьтесь с данным руковод-
ством и сохраните его для получения нужной
информации в будущем.
SP 8
Содержание
- Инструкция по установке и эксплуатации 1
- Камины 1
- Габаритные размеры мм 2
- Иллюстрация 1 2
- Инструкция по установке и эквсплуатации 2
- Данная модель электрокамина предназначена для постоянного расположения на стене минимальное расстояние от нижней ча сти электрокамина до уровня пола 300 мм кронштейн для крепления на стене дожжен располагаться строго горизонтально кабель должен быть выведен в правой нижней части электрокамина см иллюстрацию 1 3
- Для наиболее оптимального с точки зрения обзора топки располо жения электрокамина рекомендуется чтобы расстояние от нижней его части до пола составляло 600 мм относительно рекомендуемых крепежных размеров см иллюстрацию 2 для оптимального обзора электрокамина пометьте положения двух верхних саморезов на стене в соответствии с рекомендуемыми кре пежными размерами см иллюстрацию 2 3
- Иллюстрация 2 рекомендуемые крепежные размеры 3
- Иллюстрация 3 3
- Иллюстрация 4 3
- Иллюстрация 5 3
- Инструкция по установке и эксплуатации 3
- Не подсоединяйте электрокамин к электросети до тех пор пока он не будет установлен на стене должным образом и пока вы не ознакомитесь с данным руководством в полном объеме 3
- Осторожно приподнимите электрокамин выровнив его верхний тыль ный выступ относительно кронштейна и убедитесь что он расположен по центру см иллюстрацию 4 b поверните нижнюю защелку вниз см иллюстрацию 4 с аккуратно опустите электрокамин до стены см иллюстрацию 4 d 3
- Пометьте центр нижнего отверстия см иллюстра цию 5 снимите электрокамин с кронштейна убе дившись что нижний фиксирующий зажим по вернут вверх просверлите отверстие и вставьте дюбель снова повесьте электрокамин на кронштейн см иллюстрацию 4 a b c d и поверните нижний фиксирующий зажим снова вниз затем с помо щью прилагаемого самореза окончательно при крепите электрокамин к стене 3
- Укрепите кронштейн с помощью двух дюбелей и двух саморезов как показано на иллюстрации 3 3
- Электрокамин не должен быть подключен к элект росети пока вы полностью не ознакомитесь с дан ным руководством 3
- Иллюстрация 6 4
- Инструкция по установке и эксплуатации 4
- Край электрокамина 4
- Неоновые индикаторы для отображения рабочего уровня 4
- Ручное управление 4
- Иллюстрация 8 жидкокристаллический дисплей 5
- Инструкция по установке и эксплуатации 5
- Управление с помощью пульта дистанционного управления 5
- Важная информация 6
- Замена пульта дистанционного управления 6
- Инструкция по установке и эксплуатации 6
- Общая информация 6
- Режим программирования 6
- Аккуратно выньте гибкую серебрянку отражатель с од ной стороны убедившись что не выпала резиновая уп лотняющая втулка см иллюстрацию 11 7
- Выверните два шурупа укрепляющих имитатор эф фекта пламени аккуратно придерживая бревна при поднимите имитатор эффекта пламени 1 и выньте его 2 см иллюстрацию 10 7
- Выньте два шурупа которые удерживают на месте переднюю панель 7
- Для замены лампы требуется снятие всей передней панели в сбо ре 7
- Замена пульта дистанционного управления 7
- Иллюстрация 10 7
- Иллюстрация 11 7
- Иллюстрация 9 7
- Инструкция по установке и эксплуатации 7
- Осторожно передняя панель тяжелая и ее легко повредить 7
- Передняя панель в сборе закреплена двумя шурупами сверху и поддерживается снизу специальной рамой для того чтобы пе редняя панель не упала вперед при откручивании шурупов сле дует соблюдать осторожность см иллюстрацию 9 7
- Поставьте переднюю панель в сборе на безопасный материал например маты и проследите чтобы стеклянная панель не ка салась пола 7
- Предостережение перед выкручиванием лам пы всегда отсоединяйте электрокамин от электросети 7
- Придерживая обеими руками переднюю панель аккуратно наклоните ее вперед приподнимите ее и снимите см иллюст рацию 9 7
- Уплотняющая втулка 7
- Чтобы получить доступ к лампе проделайте следующие процедуры 7
- Иллюстрация 12 8
- Инструкция по установке и эксплуатации 8
- Очистка электрокамина 8
