4
Инструкция по установке и эксплуатации
Сначала, переключатель Standby (ON/OFF) (режим ожидания
(ВКЛ/ВЫКЛ) - переключатель 1) должен быть установлен в положение
'ON' (включен) и переключатель AUTO/MAN (переключатель 2) должен
быть установлен в положение 'MANUAL' (ручное управление) - см. иллю-
страцию 6.
Примечание: если электрокамин переведен в режим ручного управления
в первое время эффект пламени будет отображаться нижним неоновым
индикатором, горящим в течение 3 секунд - см. иллюстрацию 7.

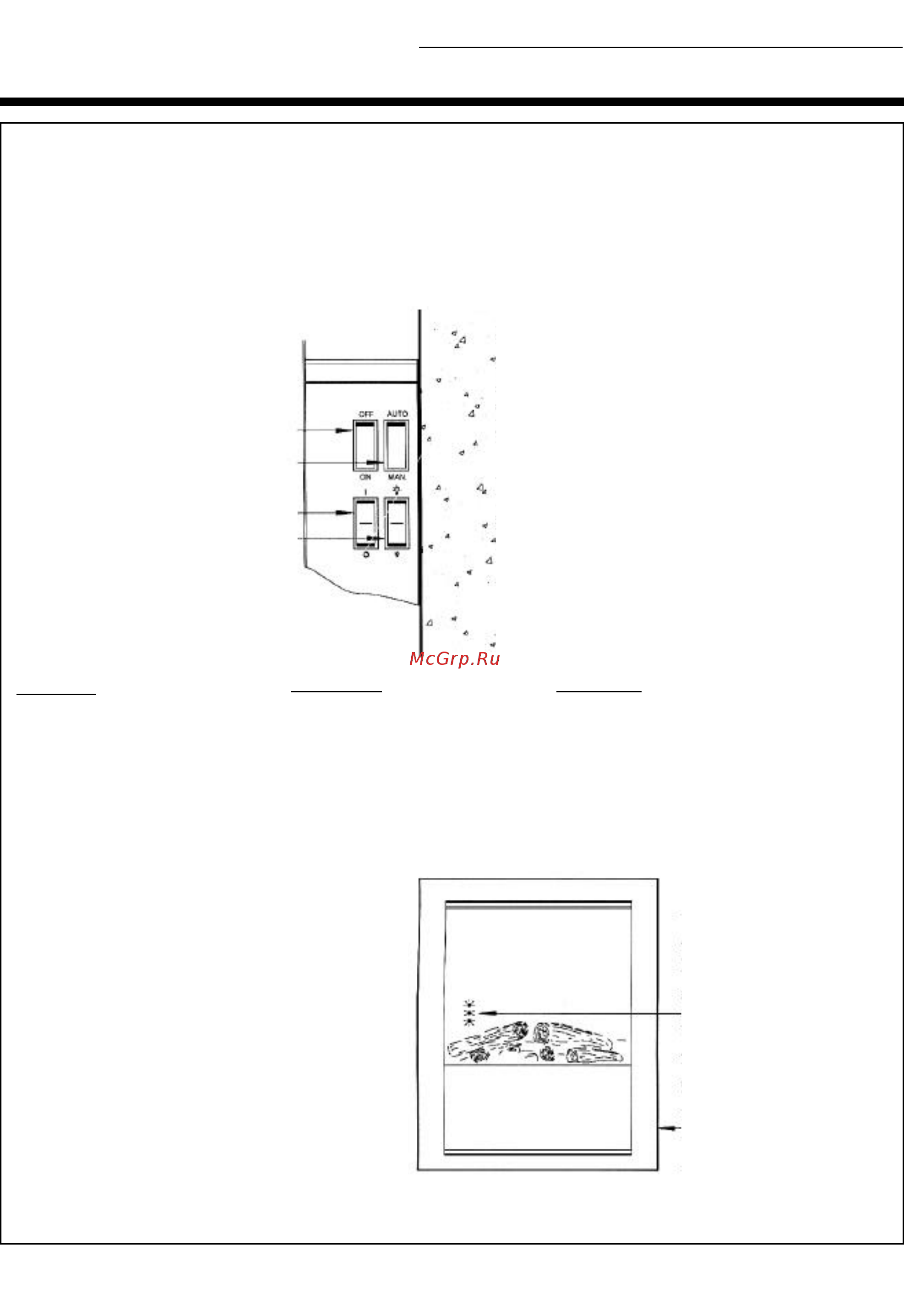

Режим ожидания (ON-включение/OFF-вы-
ключение) (переключатель 1)
Ручное/автоматическое управление
(переключатель 2)
Выбор мощности тепловентилятора
(1кВт/2кВт) (переключатель 3)
Выбор яркости (переключатель 4)
РУЧНОЕ УПРАВЛЕНИЕ
Иллюстрация 6
Настройка
Эффект пламени
Эффект пламени и обогрев 1 кВт
Эффект пламени и обогрев 2 кВт
Управление
Нажмите переключатель 'I'
(переключатель 3)
Еще раз нажмите переключатель 'I'
(переключатель 3)
Индикация
Нижний неоновый индикатор
Средний неоновый индикатор
Верхний неоновый индикатор
Неоновые индикаторы
для отображения
рабочего уровня
Край электрокамина
Чтобы вернуться к предыдущим настройкам нажмите
переключатель 'о' (переключатель 3).
Чтобы увеличить или уменьшить яркость эффекта пла-
мени, используйте переключатель освещенности (пе-
реключатель 4). Вы можете выбрать любую настройку
между "очень ярко" и "эффект пламени выключен".
При этом настройки мощности тепловентилятора оста-
ются без изменения.
Чтобы выключить электрокамин переключатель режи-
ма ожидания (переключатель 1) должен быть установ-
лен в положение 'OFF' (выключен).
Примечание: каждый раз при выборе ручного управ-
ления восстанавливаются предыдущие настройки ос-
вещенности и мощности тепловентилятора.
РУЧНОЕ УПРАВЛЕНИЕ
