7
Инструкция по установке и эксплуатации
Замена пульта дистанционного управления
ПРЕДОСТЕРЕЖЕНИЕ - ПЕРЕД ВЫКРУЧИВАНИЕМ ЛАМ-
ПЫ ВСЕГДА ОТСОЕДИНЯЙТЕ ЭЛЕКТРОКАМИН ОТ
ЭЛЕКТРОСЕТИ

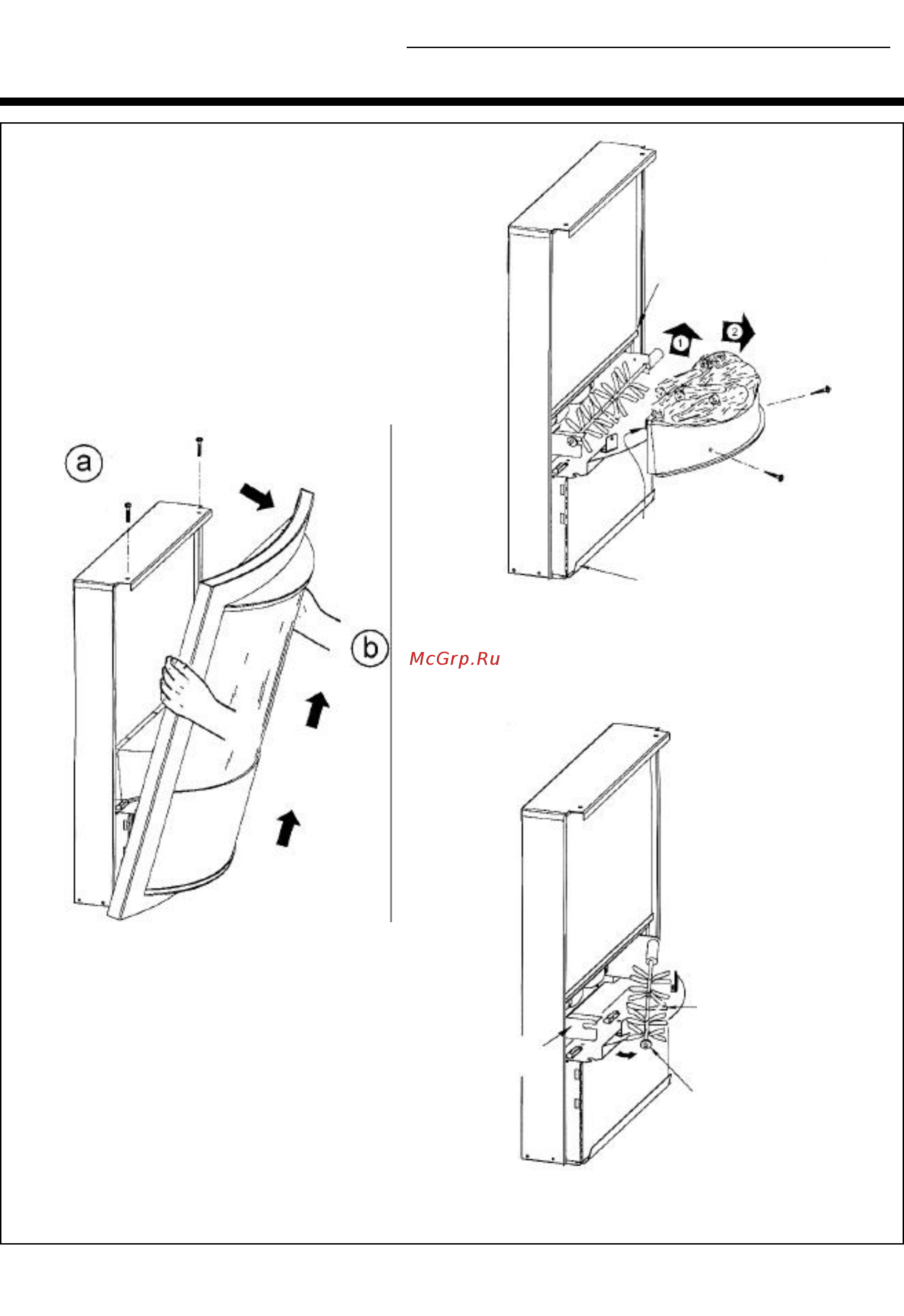

Для замены лампы требуется снятие всей передней панели в сбо-
ре.
Осторожно! Передняя панель тяжелая и ее легко повредить!
Передняя панель в сборе закреплена двумя шурупами сверху и
поддерживается снизу специальной рамой. Для того, чтобы пе-
редняя панель не упала вперед, при откручивании шурупов сле-
дует соблюдать осторожность (см. иллюстрацию 9).
выверните
два крепеж-
ных шурупа
аккуратно
наклоните
вперед пе-
реднюю па-
нель в сборе,
затем при-
поднимите ее
обеими рука-
ми вверх и
снимите.
Иллюстрация 9
Чтобы получить доступ к лампе, проделайте следующие
процедуры:
n выньте два шурупа, которые удерживают на месте переднюю
панель
n придерживая обеими руками переднюю панель, аккуратно
наклоните ее вперед, приподнимите ее и снимите - см. иллюст-
рацию 9.
n поставьте переднюю панель в сборе на безопасный материал,
например, маты, и проследите, чтобы стеклянная панель не ка-
салась пола.
поддерживаю-
щий кронштейн
имитатора эф-
фекта пламени
выверните два
шурупа, чтобы
вытащить имита-
тор эффекта пла-
мени
кронштейн имитатора
эффекта пламени
желоб
Иллюстрация 10
Выверните два шурупа, укрепляющих имитатор эф-
фекта пламени. Аккуратно придерживая бревна при-
поднимите имитатор эффекта пламени (1) и выньте
его (2) - см. иллюстрацию 10.
осевой
кронштейн
разверните гибкую серебрянку
- отражатель из установочного
положения
уплотняющая втулка
Аккуратно выньте гибкую серебрянку - отражатель с од-
ной стороны, убедившись, что не выпала резиновая уп-
лотняющая втулка - см. иллюстрацию 11.
Иллюстрация 11
