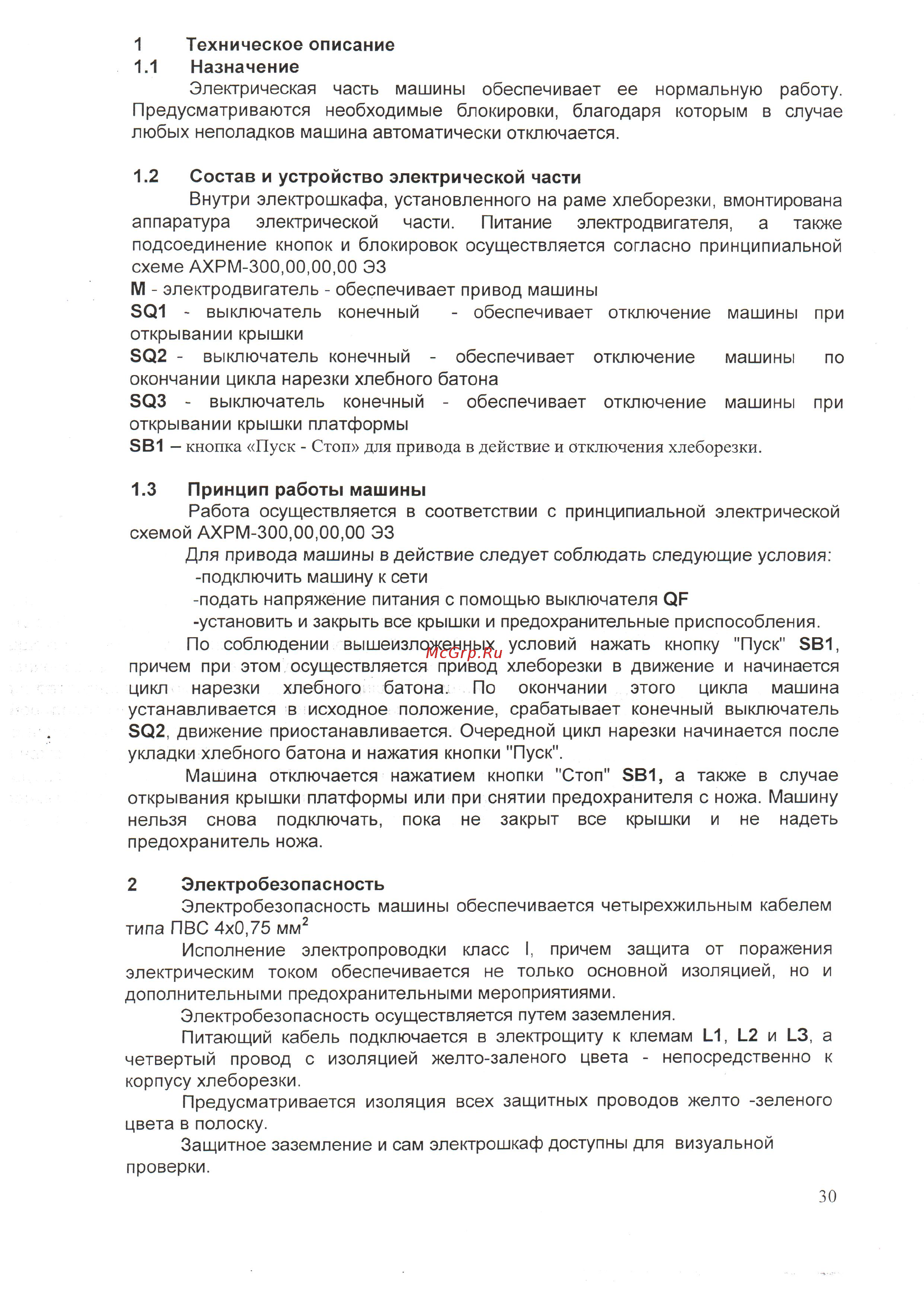

1 Техническое описание 1 1 Назначение Электрическая часть машины обеспечивает ее нормальную работу Предусматриваются необходимые блокировки благодаря которым в случае любых неполадков машина автоматически отключается 1 2 Состав и устройство электрической части Внутри электрошкафа установленного на раме хлеборезки вмонтирована аппаратура электрической части Питание электродвигателя а также подсоединение кнопок и блокировок осуществляется согласно принципиальной схеме АХРМ 300 00 00 00 ЭЗ М электродвигатель обеспечивает привод машины 501 выключатель конечный обеспечивает отключение машины при открывании крышки 502 выключатель конечный обеспечивает отключение машины по окончании цикла нарезки хлебного батона 603 выключатель конечный обеспечивает отключение машины при открывании крышки платформы 6В1 кнопка Пуск Стоп для привода в действие и отключения хлеборезки 1 3 Принцип работы машины Работа осуществляется в соответствии с принципиальной электрической схемой АХРМ 300 00 00 00 ЭЗ Для привода машины в действие следует соблюдать следующие условия подключить машину к сети подать напряжение питания с помощью выключателя ОР установить и закрыть все крышки и предохранительные приспособления По соблюдении вышеизложенных условий нажать кнопку Пуск 5В1 причем при этом осуществляется привод хлеборезки в движение и начинается цикл нарезки хлебного батона По окончании этого цикла машина устанавливается в исходное положение срабатывает конечный выключатель 602 движение приостанавливается Очередной цикл нарезки начинается после укладки хлебного батона и нажатия кнопки Пуск Машина отключается нажатием кнопки Стоп 6В1 а также в случае открывания крышки платформы или при снятии предохранителя с ножа Машину нельзя снова подключать пока не закрыт все крышки и не надеть предохранитель ножа 2 Электробезопасность Электробезопасность машины обеспечивается четырехжильным кабелем типа ПВС 4x0 75 мм2 Исполнение электропроводки класс I причем защита от поражения электрическим током обеспечивается не только основной изоляцией но и дополнительными предохранительными мероприятиями Электробезопасность осуществляется путем заземления Питающий кабель подключается в электрощиту к клемам 1_1 1_2 и ЬЗ а четвертый провод с изоляцией желто заленого цвета непосредственно к корпусу хлеборезки Предусматривается изоляция всех защитных проводов желто зеленого цвета в полоску Защитное заземление и сам электрошкаф доступны для визуальной проверки 30
