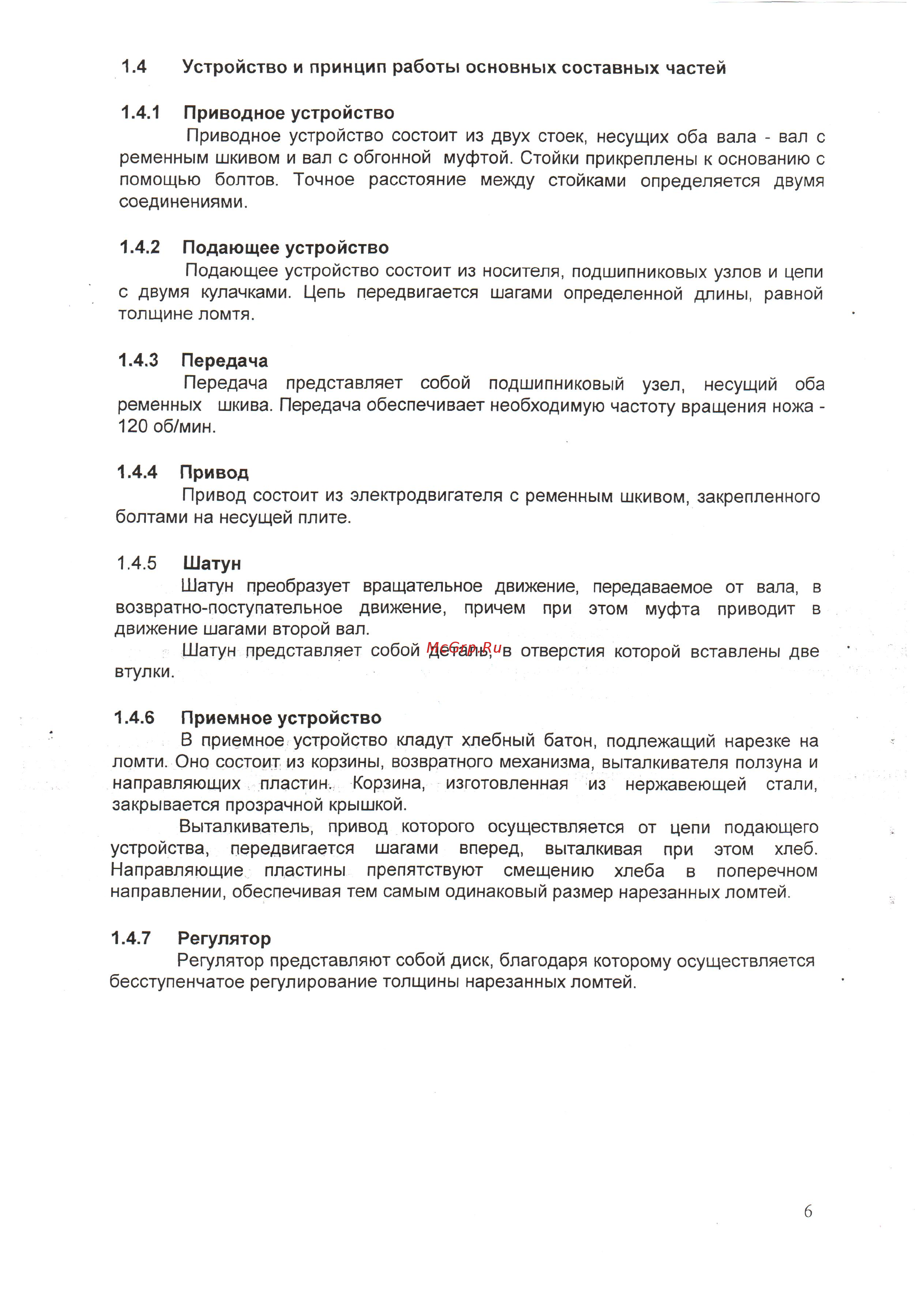

1 4 Устройство и принцип работы основных составных частей 1 4 1 Приводное устройство Приводное устройство состоит из двух стоек несущих оба вала вал с ременным шкивом и вал с обгонной муфтой Стойки прикреплены к основанию с помощью болтов Точное расстояние между стойками определяется двумя соединениями 1 4 2 Подающее устройство Подающее устройство состоит из носителя подшипниковых узлов и цепи с двумя кулачками Цепь передвигается шагами определенной длины равной толщине ломтя 1 4 3 Передача Передача представляет собой подшипниковый узел несущий оба ременных шкива Передача обеспечивает необходимую частоту вращения ножа 120 об мин 1 4 4 Привод Привод состоит из электродвигателя с ременным шкивом закрепленного болтами на несущей плите 1 4 5 Шатун Шатун преобразует вращательное движение передаваемое от вала в возвратно поступательное движение причем при этом муфта приводит в движение шагами второй вал Шатун представляет собой деталь в отверстия которой вставлены две втулки 1 4 6 Приемное устройство В приемное устройство кладут хлебный батон подлежащий нарезке на ломти Оно состоит из корзины возвратного механизма выталкивателя ползуна и направляющих пластин Корзина изготовленная из нержавеющей стали закрывается прозрачной крышкой Выталкиватель привод которого осуществляется от цепи подающего устройства передвигается шагами вперед выталкивая при этом хлеб Направляющие пластины препятствуют смещению хлеба в поперечном направлении обеспечивая тем самым одинаковый размер нарезанных ломтей 1 4 7 Регулятор Регулятор представляют собой диск благодаря которому осуществляется бесступенчатое регулирование толщины нарезанных ломтей 6
