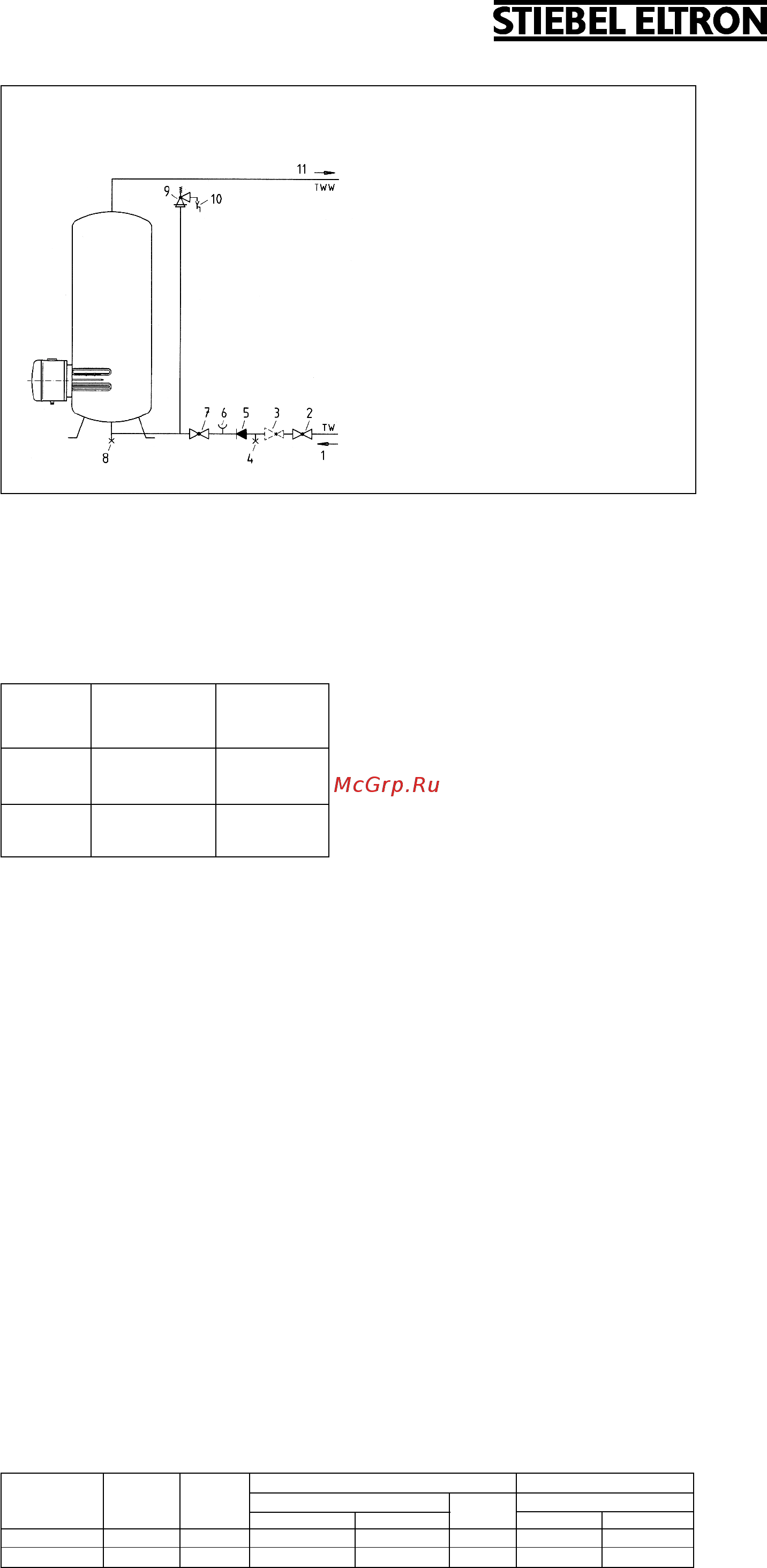

STIEBEL ELTRON Техника для комфорта Подключение воды Необходимо соблюдать положения DIN 1988 и нормы соответствующей организации водоснабжения Указанное натабличке с номинальными данными давление равное 6 bar не должно превышаться Подсоедините выведенные снизу и сверху соединительные штуцеры к линиям холодной и горячей воды Установите предохранительную группу в линию холодной воды нижний штуцер как показано на рисунке 2 Перед установкой предохранительной арматуры тщательно промойте трубопровод Следите за правильной настройкой количества протока SHO АС 600 50 л мин SHO АС 1000 70 л мин Оно не должно превышаться даже при временно высоком давлении трубопровода Нагретая вода должна явно выходить из редохранительного клапана и стекать в емкость либо отводиться в воронку Сточная линия воронки должна быть таких размеров чтобы и при полностью открытом предохранительном клапане вода могла стекать через нее Для того чтобы при проведении работ по техническому обслуживанию бак можно было быстро разгрузить установите для этого в самом низком месте разгрузочный клапан Его диаметр должен совпадать с диаметром питающей линии Для контроля водяного давления рекомендуется между предохранительным клапаном и клапаном препятствующем обратному току установить манометр Предохранительный клапан настроен таким образом что при выключенном отоплении вода не выступает Если из предохранительного клапана все равно капает вода то либо загрязнено седло клапана либо слишком велико давление Поскольку давление водопровода колеблется то при давлении более 4 8 bar необходимо Подключение электричества Требуется соблюдать положения VDE VDE 0100 предписания соответству ющей организации энергоснабжения и номинальные данные указанные на табличке устройства Сравните напряжение выберите достаточный диаметр проводника и правильное подключение Накопительный бак должен иметь стабильное постоянное подключение к питающей сети План подключения воды I Питающая линия холодной воды 2 Запорный клапан 3 Редукционный клапан при необходимости 4 Проверочный клапан 5 Клапан препятствующий обратному току 6 Соединение для измерительного прибора 7 Запорный клапан 8 Разгрузочный клапан 9 Предохранительный клапан 10 Трубопровод для капающей воды 11 Сток горячей воды установить редукционный клапан а при давлении 10 бар требуются два редукционных клапана Для линий холодной и горячей воды могут быть использованы стальные или медные трубы в следующей последовательности При использовании трубопроводных систем из искусственного материала следует учитывать что их разрешается использовать только при определенныхусловиях VPE DIN 16893 ряд 2 20 бар нормы DVGW W 531 W 532 знак проверки по DVGW Циркуляционные трубопроводы использовать настоятельно не рекомендуется в связи с их высокими тепловыми потерями Если циркуляционный трубопровод все же придется устанавливать то требуется обратить особое внимание на следующие пункты I Циркуляционная линия должна быть оснащена теплоизоляцией согласно закону об экономии энергии 2 Температура горячей воды не должна быть более 60 градусов по Цельсию центральное предварительное смешение при температуре воды в накопителе более 60 градусов по Цельсию 3 Вмонтируйте в трубопровод за самой отдаленной водозаборной точкой температурный регулятор При достижении выбранной температуры воды данный температурный регулятор отключает циркуляционный насос При помощи дополнительно установленного гидравлического тормоза либо магнитного клапана можно будет избежать нежелательной циркуляции 4 При определении размеров накопительного бака учитывайте тепловые потери циркуляционного трубопровода Трубы горячей воды должны быть теплоизолированы Если используются нагревательные батареи или термостатные батареи то их соединение с линией холодной воды должно располагаться между накопительным баком с горячей водой и по возможности встроенным редукционным клапаном для того чтобы и батареи также находились под редуцированным водяным давлением трехфазного тока После снятия крышки с распределительного щита к планке с клеммами можно подключить питание согласно электрическим схемам на рис 3 и 4 Накопительный бак должен быть разделен на расстояние не менее 3 мм от сети по всем полюсам Для этого можно использовать защитные выключатели предохранители и т п Линия холодной воды Накопительный бак Линия горячей воды Медная Эмалированный стальной бак Медная труба Стальная Эмалированный Стальная или труба стальной бак труба медная труба Варианты мощности см рис 3 Модель SHO АС 600 SHO АС 1000 Мощность подклю чения ТЭН 230 В 12 кВт 18 кВт 3 х 4 кВт 6x3 кВт 2 хконтурное подключение основное отопление поз 1 8 часов поз 2 4 часа 6 кВт 12 кВт 9 кВт 18 кВт быстрый нагрев 12 кВт 18 кВт 1 контурное подключение мощность отопления 1 8 часов 2 4 часа 6 кВт 12 кВт 9 кВт 18 кВт Варианты мощности для одного контура и для специальных конструкций см рис 4 3
