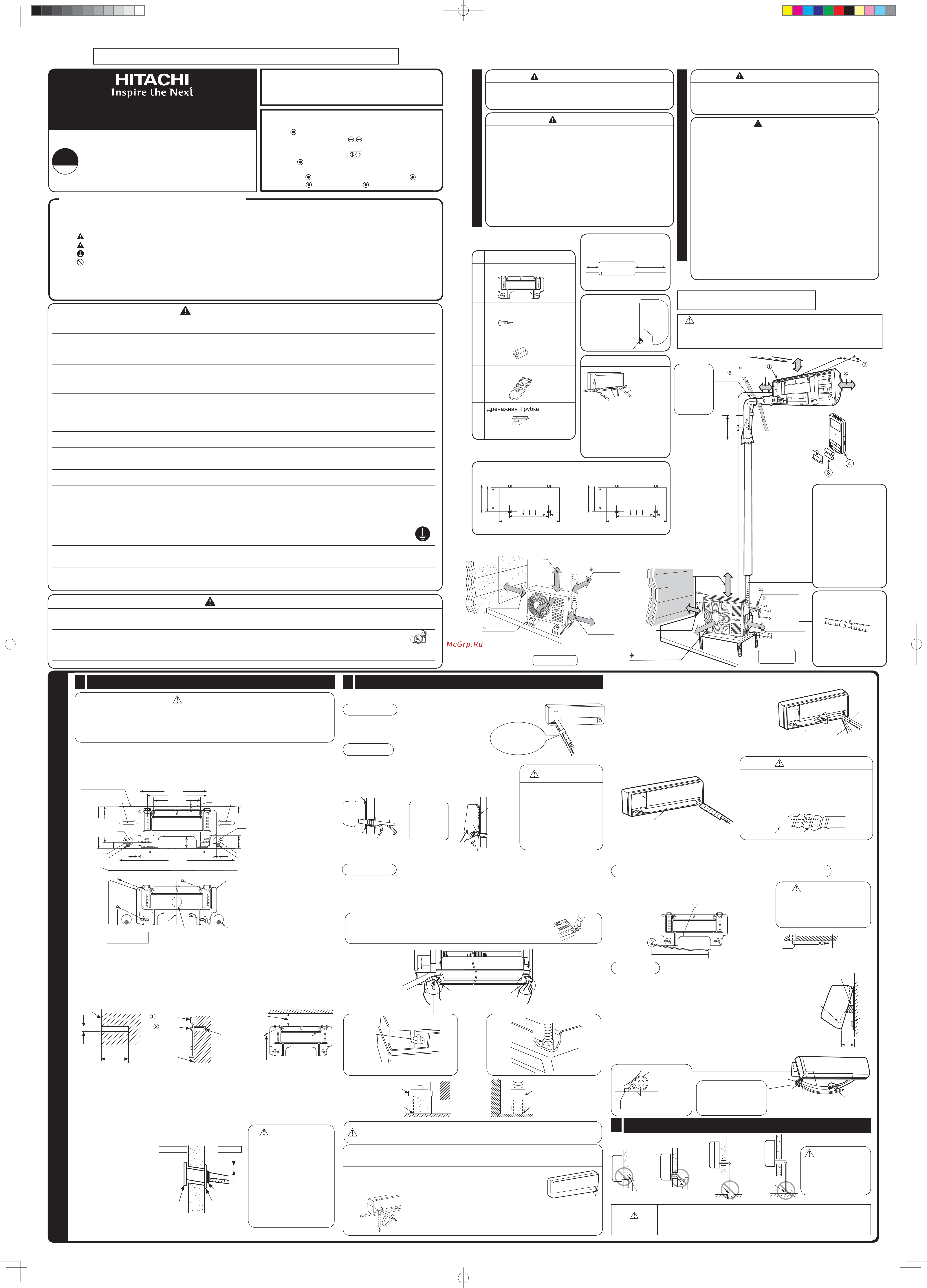

ВНУТРЕННИЙ БЛОК
●
По вопросам установки устройства обратитесь к продавцу. При самостоятельной установке устройства существует вероятность
утечки воды, короткого замыкания или пожара.
●
Во время установки следуйте инструкциям в руководстве по установке. При неправильной установке существует вероятность
утечки воды, поражения электрическим током или пожара.
●
Убедитесь, что блоки закреплены в местах, способных свободно выдерживать их вес. В противном случае блоки могут упасть
и создать опасную ситуацию.
●
При выполнении электрических работ соблюдайте соответствующие правила и положения по установке, а также следуйте инструкциям
руководства по установке. Используйте кабели, сертифицированные для использования в вашей стране. Подключайте устройство
к электрической цепи с рекомендуемыми характеристиками. Неправильная эксплуатация или использование некачественного
провода может стать причиной короткого замыкания и пожара.
●
При подключении внешнего и внутреннего блоков используйте только рекомендованные производителем кабели. Подключив провода
к клеммам, убедитесь в надежности соединений, чтобы предотвратить возможное внешнее воздействие на блок соединений
клеммной базы. Неправильное подключение и ослабление контактов могут привести к перегреву и стать причиной пожара.
●
При установке используйте только рекомендованные компоненты. В противном случае существует вероятность падения устройства
или утечки воды, поражения электрическим током, пожара или появления сильной вибрации.
●
Используйте для хладагента R410A только указанный набор труб. В противном случае это может привести к разлому медных
труб или неисправностям в работе.
●
Во время установки или перемещения кондиционера воздуха следите, чтобы никакие другие вещества, кроме указанного хладагента
(R410A), не попали в контур охлаждения. В случае попадания в контур охлаждения какого-либо вещества давление в контуре
может стать слишком высоким, что может привести к взрыву и получению травм.
●
В случае утечки газа во время работы устройства обязательно хорошо проветрите помещение. Контакт хладагента с открытым
огнем может привести к выделению ядовитого газа.
●
После завершения установочных работ убедитесь в отсутствии утечки газа. При утечке хладагента и его контакте с открытым огнем,
например в обогревателе вентиляторного типа, электрообогревателе и т. д., существует вероятность выделения ядовитого газа.
●
Самостоятельное внесение изменений в конструкцию кондиционера воздуха может быть опасным. В случае поломки обратитесь
к квалифицированному специалисту по ремонту кондиционеров воздуха или электрику. При неправильном ремонте существует
вероятность утечки воды, поражения электрическим током, пожара и т. п.
●
Выполните заземление устройства, соединив проводом источник питания и внешний блок, а также внутренний и внешний
блоки. Не соединяйте линию заземления с газовой трубой, водяной трубой, молниеотводом или линией заземления
телефонного аппарата. Неправильное заземление может стать причиной поражения электрическим током.
●
По завершении сбора хладагента (закачка) выключите компрессор и отсоедините трубопровод для хладагента. Если
отсоединить трубопровод для хладагента, когда компрессор работает и откручен клапан обслуживания, воздух попадет
в систему охлаждения, в результате чего начнет подниматься давление, что может привести к взрыву или травмам.
●
Во время установки устройства перед включением компрессора необходимо подсоединить трубопровод для хладагента. Если не
подсоединить трубопровод для хладагента, включить компрессор и открыть клапан обслуживания, в систему охлаждения попадет
воздух, в результате чего в контуре охлаждения поднимется давление, что может привести к разрыву трубы и травмам.
СПЛИТ-СИСТЕМА
ИНСТРУКЦИЯ ПО МОНТАЖУ
●
Внимательно ознакомьтесь с правилами установки.
●
Продавец должен предоставить клиентам всю
необходимую информацию относительно правильной
работы и установки устройства.
Инструменты, необходимые для
установки устройства
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ВНУТРЕННИЙ БЛОК
ВНЕШНИЙ БЛОК
Название компонентов
внутреннего блока
Кронштейн
Кол-во
№ Компонент
Длина шнура питания
внутреннего блока
Направление трубопровода
На рисунке показан монтаж
внутреннего и наружного блоков.
1
Пульт ДУ
Батареи размера AAA
( Φ 4x35)
6
2
1
1
Размер кронштейна для крепления внешнего блока
(блок: мм)
(Для 08AH1, 10AH1) (Для 14AH1)
Винт для кронштейна
Установка крепежной пластины, проводка через стену и установка защитной трубы
1
●
Слив водяного контейнера внутреннего блока можно провести с левой стороны.
Поэтому крепежная пластина должна быть зафиксирована горизонтально или
немного наклонена в направлении сливного шланга. В противном случае
конденсированная вода может вылиться из водяного контейнера.
Крепление на стене
●
Используйте скрытые балки в стене для фиксации крепежной пластины.
Проводка через стену и установка защитной трубы
●
Просверлите в стене
отверстие диаметром 65
мм, немного наклоненное
в сторону внешнего
блока. Сверлите стену
под небольшим углом.
●
Отрежьте защитную
трубу в соответствии с
толщиной стены.
●
Пустое пространство
рукава защитной
трубы необходимо
полностью замазать
уплотняющим составом,
чтобы предотвратить
попадание дождевой
воды в помещение.
Процедура установки и предостережения
●
Процедуры фиксации крепежной пластины.
Установка внутреннего блока
2
УСТАНОВКА ТРУБОПРОВОДА ВНИЗ ПО ВЕРТИКАЛИ
Подготовка
●
Подсоедините шнур питания.
●
Вытащите трубу, шнур питания и сливной
шланг.
Установка
●
Верхняя часть внутреннего блока висит на
крепежной пластине.
●
Выступающая часть в нижней части внутреннего
блока цепляется за крепежную пластину.
Потяните нижнюю часть
внутреннего блока на
себя, чтобы убедиться, что
устройство зацепилось
за крепежную пластину.
Неправильная установка
может привести к
вибрациям и шуму.
ГОРИЗОНТАЛЬНАЯ ПРОВОДКА ТРУБОПРОВОДА
Подготовка
Перестановка сливного шланга и процедура установки.
●
При горизонтальной установке трубопровода поменяйте местами сливной шланг
и заглушку сливного отверстия, как показано на рисунке ниже. Нажимайте на
сливной шланг, пока изоляционный материал не свернется на себя.
●
Чтобы извлечь заглушку сливного отверстия, используйте
пассатижи.
(так извлечь заглушку будет значительно легче).
УСТАНОВКА ТРУБ ДЛЯ ХЛАДАГЕНТА ПОСЛЕ ПОДКЛЮЧЕНИЯ
●
Не затягивайте изоляционный материал
резиновым ремнем, предназначенным
для фиксации изоляционного материала,
слишком сильно. В противном случае
это может привести к повреждению
теплоизоляции и образованию конденсата.
ПОДСОЕДИНЕНИЕ ТРУБЫ ДЛЯ ХЛАДАГЕНТА ВО ВРЕМЯ
УСТАНОВКИ ВНУТРЕННЕГО БЛОКА
Подготовка к установке трубопровода для хладагента
●
Зафиксируйте пластиковую
основу после развальцовки,
чтобы пластиковая стружка
не попала в трубы.
Вы можете самостоятельно выбрать сторону установки сливного
шланга (слева или справа). Во время установки убедитесь, что вода
беспрепятственно вытекает из внутреннего блока. (Неосторожность
может стать причиной течи воды).
Убедитесь, что
сливной шланг
надежно закреплен
и не изогнут.
●
Трубопровод охладителя и шнур питания должны
быть соединены.
●
Передняя часть трубопровода охладителя
обозначена символом « ».
Подсоединение сливного шланга
3
В случае неправильного подсоединения существует
вероятность утечки конденсата.
УСТАНОВКА ТРУБОПРОВОДА ВНИЗ ПО ГОРИЗОНТАЛИ
— ПРОДЕЛЫВАНИЕ ОТВЕРСТИЙ
●
Во время горизонтальной или вертикальной прокладки трубопровода
прорежьте с помощью ножа отверстия, как показано на рисунке
ниже. Затем сгладьте края отверстий с помощью напильника.
●
Изгибайте трубопровод, поддерживая рукой
нижнюю часть опоры для трубы.
Если длина трубы более 5 м, добавьте в систему хладагента из расчета
20 гр. хладагента 14AH1 или 15 гр. хладагента 08 10AH1 на каждый
лишний метр.Однако, длина трубы не должна превышать 10 м.
Внутренний блок/Внешний блок
RAS-08AH1/RAC-08AH1
RAS-10AH1/RAC-10AH1
RAS-14AH1/RAC-14AH1
HFC
R410A
1
1
2
2
3
3
4
4
5
5
ТОЛЬКО ДЛЯ СЕРВИСНОГО
ТОЛЬКО ДЛЯ СЕРВИСНОГО
ПЕРСОНАЛА
●
Перед использованием устройства внимательно ознакомьтесь с мерами предосторожности.
●
Содержимое этого раздела играет важную роль в обеспечении безопасности. Особое внимание уделите
следующим знакам.
ПРЕДУПРЕЖДЕНИЕ .......... Неправильная установка может привести к серьезным травмам или смерти.
ВНИМАНИЕ .......... Неправильная установка может привести к серьезным последствиям.
Убедитесь, что заземление агрегата выполнено правильно и надежно.
Данный значок обозначает запрещение.
После установки убедитесь, что устройство эксплуатируется в надлежащих условиях. Предоставьте
клиенту информацию относительно правильной эксплуатации и обслуживания устройства в соответствии с
руководством пользователя. Попросите клиента сохранить данное руководство по установке и инструкцию
по эксплуатации.
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
●
Для прямого подключения кабелей источника питания к внешнему блоку в домашней распределительной коробке необходимо
установить автоматический выключатель. При установке других устройств необходимо установить главный выключатель с зазором
между контактами 3 мм. В противном случае существует опасность поражения электрическим током.
●
Не устанавливайте устройство вблизи источников горючего газа. В противном случае возможно возгорание внешнего
блока.
●
При установке сливного шланга обеспечьте беспрепятственное движение водяного потока. Неправильная установка может привести
к попаданию воды на мебель.
●
Необходимо использовать шнур питания, одобренный IEC. Тип шнура питания: NYM.
ВЫБОР МЕСТА УСТАНОВКИ (ОБРАТИТЕ ВНИМАНИЕ НА СЛЕДУЮЩИЕ СВЕДЕНИЯ И ПОЛУЧИТЕ
РАЗРЕШЕНИЕ КЛИЕНТА ПЕРЕД УСТАНОВКОЙ.)
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
ВНИМАНИЕ
●
Устройство необходимо установить на твердой
поверхности, не подверженной вибрациям и способной
выдержать вес устройства.
●
Избегайте размещения устройства вблизи источников
тепла. Убедитесь в отсутствии объектов, препятствующих
свободному выходу воздуха из выпускных отверстий.
●
Расстояние между сторонами кондиционера и стенами,
которое необходимо обеспечить, см. на рисунке ниже.
●
Необходимо выбрать местоположение, из которого
легко провести шланг для слива воды, а также трубы
к внешнему блоку.
●
Чтобы избежать помех, устанавливайте устройство на
расстоянии не менее 1 м от радио и телевизора Также не
кладите пульт ДУ устройства вблизи радиоприборов.
●
Чтобы избежать ошибок при передаче сигнала от
пульта ДУ, держите пульт ДУ вдали от высокочастотных
устройств и мощных беспроводных систем.
●
Внешний блок необходимо установить в местоположении,
способном выдержать его тяжелый вес. В противном
случае будут создаваться вибрации и увеличится
уровень шума.
●
Устройство не должно подвергаться воздействию прямых
солнечных лучей или дождя. Кроме того, необходимо
обеспечить хорошую вентиляцию и отсутствие препятствий
на ее пути.
●
Воздух, выдуваемый из устройства, не должен попадать
непосредственно на растения или животных.
●
Расстояние между сторонами кондиционера и стенами, которое
необходимо обеспечить, см. на рисунке ниже. Внешний блок
должен быть полностью открыт как минимум с трех сторон.
●
Устройство необходимо устанавливать на высоте не менее
2,3 м от земли.
●
Убедитесь, что теплый воздух, выдуваемый из кондиционера,
и шум не беспокоят соседей.
●
Не устанавливайте устройство вблизи источников горючего
газа, пара, нефтепродуктов и дыма.
●
Необходимо выбрать местоположение, в котором можно удобно
расположить шланг для слива воды.
●
Внешний блок и соответствующий соединительный кабель
необходимо установить на расстоянии не менее 1 м от
антенны, кабеля передачи телевизионного или радиосигнала
и телефонной линии. В противном случае возможно
возникновение шумовых помех .
около 1,6 м
около
0,9 м
Не изменяйте длину шнура
питания.
подключений
горизонтально
(перпендикулярно
блоку)
Разрешено несколько вариантов
расположения трубопровода:
горизонтально (перпендикулярно
блоку), вертикально (вниз
справа), горизонтально (наружу
справа) и горизонтально (снаружи
влево). Запрещается размещать
трубопровод внизу слева от блока.
Срежьте
заштрихованную
часть и тщательно
обработайте края
отверстия.
ВНИМАНИЕ
Выполните
изоляцию всех
открытых
участков с
помощью
уплотняющего
состава.
более 50 мм
более 250 мм
более 200 мм
более 100 мм
более 200 мм
более 300 мм
более 700 мм
более 100 мм
более 300 мм
эта часть должна быть ровной
около 0,45 м
Максимальная длина трубы 10 м
Внутренний диаметр: 16 мм
Оставьте как
можно больше
пространства
Подключение
изолированного сливного
шланга.
При подключении
внутреннего блока
используйте изолированный
сливной шланг (товарная
продукция).
●
Разница в высоте между
внутренним и внешним
блоками должны быть
не более 5 м.
●
Независимо от размера
соединительная
труба должна быть
изолирована с помощью
изоляционной трубы,
а затем обернута
пластиковой пленкой
(если изоляционная
труба не обернута
пленкой, изолятор
быстро повредится).
300
330
282
310
257
290
500 500
45
50
698 750
ВНИМАНИЕ
ВНИМАНИЕ
ВНИМАНИЕ
ВНИМАНИЕ
ВНИМАНИЕ
Убедитесь, что провод
не касается каких-либо
металлических предметов,
расположенных на
стене. Размещая трубы
внутри стен, используйте
защитную трубу,
чтобы оградить их от
повреждения мышами.
1. Просверлите отверстия
в стене.
(как показано ниже)
2. Зафиксируйте крепежную
пластину на стене с
помощью винта 4,1 x 32
(как показано на рисунке ниже)
Шнур питания и
сливной шланг
необходимо связать
пластиковой лентой.
Установочная пластина
Борт
Крюк
Установочная
пластина
Шнур питания
Сливной
шланг
Приподнимите
блок вверх, а
затем опустите
его вниз,
приложив
усилия.
Трубопровод
охладителя
Сливной
шланг
Шнур
питания
Защита
трубы
Стена
Сливной шланг
Размер внутреннего
блок
отверстие в стене
отверстие в
стене
Сливной шланг
Линия
Отверстие для
трубы
Установочная
пластина
Винт для установочной пластины
Символ
уровня
Стена
Крепежная
пластина
Винт
Вилка
Потолок
Более 50 мм
Винт 4,1 x 32
Сливная
крышка
Сливная
крышка
Сливная
крышка
Вставлять до
этого уровня
Вставлять до
этого уровня
Опора для
трубы
Приподнимите трубу
после изгиба вниз
Отверстия
●
Снимите крышку, чтобы
подсоединить сливной шланг
Сливной
шланг
Сливной
шланг
Сливной шланг
●
Трубы для хладагента необходимо отрегулировать таким
образом, чтобы они помещались в отверстие в стене и
были доступна для дальнейших подключений.
●
Разъемы 2 соединенных труб должны быть покрыты
изоляционным материалом, предназначенным для
соединения разъемов.
●
Подсоедините шнур питания.
●
После выполнения регулировки вставьте шнур питания
и трубы в пространство под внутренним блоком.
Труба
Изогните под малым
углом, чтобы воссоздать
форму арки
Временная подставка
Борт
около 15 см
Крюк
ниже
5 мм
Крепко обмотанная изоляционная лента
Во время подсоединения
трубопровода охладителя
потяните эту часть на
себя, чтобы облегчить
подсоединение.
Теплоизоляционная
трубка
защитной
трубы
Сливной
шланг
Установленные
зажимы
трубопровода
охладителя
Шнур питания
Шнур питания
Трубопровод
охладителя
Изгиб
вверх
Скопившаяся
вода
Скопившаяся
вода
Сливная
(Знаком маркируется инструмент, предназначенный только
для использования с R410A)
Отвертка · Рулетка Нож ·
Пила · Электрическая дрель со сверлом диаметром ø65 мм ·
Шестигранный гаечный ключ ( 4 мм) · Гаечный ключ (14, 17,
19, 22 мм) Детектор утечки газа · Труборез· Уплотняющий
состав· Виниловая лента · Пассатижи · Инструмент для
развальцовки Переходник для вакуумного насоса Клапан
трубопровода
Питающий шланг Вакуумный насос
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
Установка
Закрепите внутренний блок с помощью установочной
пластины. С помощью временной подставки, расположенной
в задней части внутреннего блока, переместите его
нижнюю часть на 15 см вперед.
●
Протяните сливной шланг через отверстие в стене.
●
С помощью изолятора изолируйте трубопровод охладителя
в местах соединения.
●
Подсоедините шнур питания.
●
Закрепив устройство, поместите шнур питания и
трубопровод охладителя ниже внутреннего блока.
●
Установочная пластина должна крепиться к выступающей
части внутреннего блока.
Труба
Труба
СТЕНА
Выполните
изоляцию
с помощью
Уплотняющий
защитной
трубы
состав Рукав
защитной
трубы
Внутренний
Используйте более
4-х винтов.
Внешний
2–5 мм
ВНИМАНИЕ
ВНИМАНИЕ
20
125 мм
199 мм
280 мм
450 мм
400 мм
316 мм
20 мм
10 мм
80 мм
65мм
125 мм
44 мм
42 мм
45 мм
45 мм
41 мм
780 мм
0,85 мм
530 мм
390 мм
ø65 мм
ø65 мм
ø4,8 мм
32 мм
2010-12-22 8:43:50
2010-12-22 8:43:50
RAC-14AH1
RAC-10AH1
RAC-08AH1
более 200 мм
более 200 мм
более 300 мм
более 700 мм
более 100 мм
/

Содержание

Похожие устройства

Скачать
