ПОСЛЕДНИЙ ЭТАП УСТАНОВКИ
Изоляция и защита соединений трубопровода
1
●
Необходимо выполнить изоляцию всех клемм и обмотать их изоляционной
лентой.
●
Обмотайте трубопровод и шнур питания пластиковой лентой, связав их
вместе, как изображено на рисунке при установке внутреннего и внешнего
блоков. Затем зафиксируйте линию с помощью держателей.
●
Чтобы улучшить теплоизоляцию и предотвратить образование конденсата,
накройте внешнюю часть сливного шланга и трубопровода изоляционной
трубой.
●
С помощью уплотняющего состава закройте все открытые участки.
Подготовка трубы
1
Соединение труб
2
●
Для резки трубы и удаления заусенцев используйте труборез.
ПОДКЛЮЧЕНИЕ ТРУБ СИСТЕМЫ ОХЛАЖДЕНИЯ И УДАЛЕНИЕ ВОЗДУХА
ВНЕШНИЙ БЛОК
Монтаж проводки
Монтаж проводки внешнего блока
●
Снимите боковую крышку для подключения проводов.
Монтаж проводки внутреннего блока
Снятие крышки соединительного провода
●
Чтобы снять s-образную крышку, переместите крючки в соответствии с указателями в положение 1 и 2 s-образной крышки
отверстия для выпуска воздуха, расположенного в нижней правой части передней крышки.
Монтаж проводки
●
Откройте переднюю панель, ослабьте и выкрутите винт крепления крышки блока клемм, который расположен в правой
части передней крышки.
●
Ослабьте и выкрутите винт крепления внутренней крышки (металлическая).
●
Вставив соединительные кабели из s-образной крышки отверстия для выпуска воздуха, согните края соединительных
кабелей в виде представленной ниже формы.
●
Надежно подсоедините провода к внутренней крышке (металлическая) в соответствии с их цветами (момент затяжки:
5 кгс/см).
●
Выполнив монтаж проводки, снова установите внутреннюю крышку (металлическая) и крышку блока схем
соответственно.
Устройство должно быть подключено к электрической сети с рекомендуемым напряжением, в противном случае устройство
может выйти из строя или работать не на полную мощность.
●
Проявите осторожность при сгибании медной трубы.
●
При регулировке центральной части вкручивайте винты вручную. Затем с
помощью ключа с ограничением по крутящему моменту затяните соедините.
●
Используйте для
хладагента R410
специальный
инструмент.
●
Во избежание вибраций и увеличения уровня шумя устанавливайте внешний
блок на устойчивой поверхности.
●
Определите местоположение для трубопровода после выбора необходимых труб.
●
При снятии боковой крышки вытащите ручку, потянув ее вниз. Для установки
крышки следуйте инструкциям по ее снятию в обратном порядке.
Расположите устройство этой стороной
(всасывающее отверстие) к стене.
При подсоединении трубопровода и
соединительных проводов снимите
крышку блока клемм.
ВНИМАНИЕ
●
Не прикасайтесь к всасывающему
отверстию, нижней поверхности и
алюминиевых жалюзи внешнего
блока.
В противном случае существует
вероятность получения травмы.
●
Зазубрины на краях могут стать причиной утечки воды.
●
Направьте сторону, которая будет обрезаться, вниз, чтобы избежать
попадания стружки в трубу.
●
Перед развальцовкой наденьте развальцовочную гайку.
●
При удалении развальцовочной гайки внутреннего блока сначала
удалите гайку меньшего диаметра. В противном случае может
вылететь гайка большего диаметра. Не впускайте воду в
трубопровод во время работы устройства.
●
Затяните развальцовочную гайку необходимым моментом затяжки
с помощью ключа с ограничением по крутящему моменту.
Если развальцовочная гайка перетянута, она может повредиться
при длительном использовании устройства и вызвать течь.
УТИЛИЗАЦИЯ КОНДЕНСИРОВАННОЙ ВОДЫ, ВЫТЕКАЮЩЕЙ ИЗ ВНЕШНЕГО БЛОКА
●
В основании внешнего блока предусмотрены отверстия для выпуска
конденсированной воды.
●
Для слива конденсированной воды устройство необходимо установить на подставке
и обеспечить расстояние между устройством и землей не менее 100 мм, как
показано на рисунке. Подсоедините сливную трубу к одному отверстию.
●
После установки убедитесь, что сливная труба надежно подсоединена к основанию.
●
Установите внешний блок горизонтально и убедитесь, что конденсированная
вода вытекает.
●
При использовании в областях с низкой температурой.
в особенности, если выпало много снега, конденсированная вода может
замерзнуть и не будет стекать. В этом случае извлеките сопло и сливную
трубу из нижней части трубы. (Слева и по центру). После этого слив должен
выполняться беспрепятственно.
Убедитесь, что расстояние между сливным отверстием и землей составляет
не менее 250 мм.
Внутренний блок
AC 230V
Внешний блок
Медная труба
Медная труба
Когда давление будет составлять 101
кПа (-76 сантиметров ртутного столба),
хорошо закройте затвор, не выключая
вакуумный насос.
После включения насоса немного ослабьте
развальцовочную гайку, чтобы убедиться,
что происходит забор воздуха. Затем
снова затяните развальцовочную гайку.
Каркас клапана
обслуживания
Крышка
сердечника
клапана
Шестигранный
гаечный ключ
Развальцовочная
гайка
Гаечный
ключ
Заготовка
Заготовка
A
Обрезной инструмент
RAC-08AH1
RAC-10AH1
RAC-14AH1
Жесткий
Диаметр (Ø)
6,35 (1/4")
9,52 (3/8")
A инструмент для развальцовки (мм)
Для инструмента R410A
0 - 0,5
0 - 0,5
Для инструмента R22
1,0
1,0
Наружный диаметр
трубы (ø)
6,35 (1/4")
9,52 (3/8")
6,35 (1/4")
9,52 (3/8")
Момент затяжки,
Нм(кгс см)
13,7 – 18,6 (140 – 190)
34,3 – 44,1 (350 – 450)
19,6 – 24,5 (200 – 250)
19,6 – 24,5 (200 – 250)
12,3 – 15,7 (125 – 160)
Сторона с меньшим диаметром
Сторона с большим диаметром
Сторона с меньшим диаметром
Сторона с большим диаметром
Крышка
головки
клапана
Крышка сердечника клапана
Удаление воздуха из труб и проверка на предмет утечки газа
3
Снимите крышку сердечника клапана,
как показано на рисунке справа.
Затем, подсоедините питающий шланг.
Снимите крышку головки клапана.
Подсоедините к вакуумному насосу
переходник, а затем к переходнику
питающий шланг.
Хорошо затяните затвор «Hi» клапана
трубопровода, полностью выкрутив
затвор «Lo». Включите вакуумный
насос приблизительно на 10–15 минут,
затем полностью затяните затвор «Lo»
и выключите вакуумный насос.
●
Ослабьте шпиндель клапана
обслуживания, который имеет
меньший диаметр, повернув его на
1/4 оборота, и затяните шпиндель
через 5–6 секунд.
●
Отсоедините питающий шланг от
клапана обслуживания.
Чтобы спустить хладагент, полностью
выкрутите шпиндель клапана обслуживания
(открутив в двух местах), поворачивая его
против часовой стрелки, (с помощью
шестигранного гаечного ключа).
Закрутите крышку головки клапана.
Проверьте края крышки на предмет утечки
газа. Данный этап работы завершен.
УДАЛЕНИЕ ВОЗДУХА
1
2
3
4
Проверка на предмет утечки
С помощью детектора выполните проверку
на предмет утечки газа в месте соединения
развальцовочной гайки, как изображено на
рисунке справа.
В случае обнаружения утечки затяните гайку
сильнее чтобы остановить утечку.
Для удаления воздуха используется вакуумный насос
Уровень
давления
Закрытый
клапан
трубопровода
R410A
Вакуумный
насос
Питающий
шланг
Клапан
Соединительная
труба
Крышка головки
клапана
Крышка головки
клапана
●
ДАННОЕ УСТРОЙСТВО ДОЛЖНО БЫТЬ ЗАЗЕМЛЕНО.
ПРЕДУПРЕЖДЕНИЕ
●
Используйте только специальный, сертифицированный
провод.
●
При подключении проводов следуйте инструкциям по
монтажу проводки и нормам работы с электричеством,
изложенным в руководстве по установке.
ПРЕДУПРЕЖДЕНИЕ
●
Длина оголенной части провода должна составлять 14 мм. Изолированная часть должна входить в клемму на 3–4 мм.
Попробуйте потянуть один из проводов, чтобы проверить надежность контакта. В случае неправильного подключения
провода клемма может сгореть.
●
Используйте только специальный, сертифицированный провод.
●
При подключении проводов следуйте инструкциям по монтажу проводки и нормам работы с электричеством,
изложенным в руководстве по установке.
●
При включении питания происходит перепад напряжения переменного тока между клеммами AB. Поэтому извлеките
вилку из розетки.
●
Возможно, соединительный шнур будет мешать закрытию боковой крышки. В
таком случае надавите на боковую крышку, чтобы зафиксировать ее.
●
Убедитесь, что крючки (в двух местах) зафиксированы.
В противном случае существует вероятность утечки, что может стать причиной
короткого замыкания и привести к неисправности устройства.
ПРЕДУПРЕЖДЕНИЕ
Линия заземления и автоматический выключатель
2
●
Клемма линии заземления внешнего блока находится ниже клапана
обслуживания.
●
Чтобы избежать короткого замыкания, выбирайте место для установки
автоматического выключателя в соответствии с местом установки
блока.
●
Запрещается размещать линию заземления вблизи следующих
объектов.
(1) Водяная труба
(2) Газовая труба — существует опасность пожара.
(3) Линия заземления молниеотвода и телефона — молния может
стать причиной короткого замыкания.
ВНИМАНИЕ
Источник питания и проверка
3
●
Используйте новую розетку. Плохие контакты старой розетки могут
стать причиной несчастного случая.
●
Вставьте и извлеките вилку из розетки 2—3 раза. Данная процедура
позволяет проверить, что вилка полностью вставляется в розетку.
●
Оставьте запас по длине для шнура питания и не прилагайте слишком
больших усилий при использовании вилки, так как это может ослабить
контакты.
●
Не фиксируйте шнур питания с помощью U-образного стержня.
ВНИМАНИЕ
●
Во время проверки убедитесь, что кондиционер воздуха работает
нормально.
●
Объясните клиенту правила правильной эксплуатации устройства в
соответствии с описанием в руководстве пользователя.
●
Не вносите изменения в конструкцию шнура питания.
Не растягивайте шнур питания.
ПРЕДУПРЕЖДЕНИЕ
Источник питания
Проверка
ПРЕДУПРЕЖДЕНИЕ
A
B
C
D
A
B
C
D
ABC
D
ABC
D
RAC-14AH1
RAC-08AH1
RAC-10AH1
Желтый/зеленый — заземление
Сняв ленту,
уложите
соединительные
кабели и
закрутите винт
Сняв ленту, уложите
соединительные кабели
и закрутите винт
Подсоедините
провод
заземления
Подсоедините
провод
заземления
Провода с
винтами
Провода с
винтами
Винт
Винт
Винт
Боковая крышка
Боковая крышка
Внутренняя крышка (металлическая)
●
Снимите боковую крышку для подключения проводов.
S-крышка
белый
черный
красный желтый
D
C
B
A
Крышка блока клемм
Изоляционный материал для соединения труб
Уплотняющий
состав
Заземление Заземление
Соединительный кабель
ОСНОВАНИЕ
более
100 мм
СЛИВНОЕ ОТВЕРСТИЕ
Наружный диаметр: 16 мм или более
СЛИВНАЯ ТРУБА
ВНИМАНИЕ
ВНИМАНИЕ
Ключ с
ограничением
по крутящему
моменту
Переходник
вакуумного
насоса
Рукав защитной
трубы
Клемма для шнура питания
2010-12-22 8:44:03
2010-12-22 8:44:03
5
1
2
Содержание
- Rac 10ah1 rac 08ah1 1
- Rac 14ah1 1
- Φ 4x35 1
- Батареи размера aaa 1
- Блок мм 1
- В случае неправильного подсоединения существует вероятность утечки конденсата 1
- В случае утечки газа во время работы устройства обязательно хорошо проветрите помещение контакт хладагента с открытым огнем может привести к выделению ядовитого газа 1
- Верхняя часть внутреннего блока висит на крепежной пластине 1
- Винт для кронштейна 1
- Внешний блок и соответствующий соединительный кабель необходимо установить на расстоянии не менее 1 м от антенны кабеля передачи телевизионного или радиосигнала и телефонной линии в противном случае возможно возникновение шумовых помех 1
- Внешний блок необходимо установить в местоположении способном выдержать его тяжелый вес в противном случае будут создаваться вибрации и увеличится уровень шума 1
- Внимание 1
- Внимательно ознакомьтесь с правилами установки 1
- Внутренний блок внешний блок 1
- Во время горизонтальной или вертикальной прокладки трубопровода прорежьте с помощью ножа отверстия как показано на рисунке ниже затем сгладьте края отверстий с помощью напильника 1
- Во время подсоединения трубопровода охладителя потяните эту часть на себя чтобы облегчить подсоединение 1
- Во время установки или перемещения кондиционера воздуха следите чтобы никакие другие вещества кроме указанного хладагента r410a не попали в контур охлаждения в случае попадания в контур охлаждения какого либо вещества давление в контуре может стать слишком высоким что может привести к взрыву и получению травм 1
- Во время установки следуйте инструкциям в руководстве по установке при неправильной установке существует вероятность утечки воды поражения электрическим током или пожара 1
- Во время установки устройства перед включением компрессора необходимо подсоединить трубопровод для хладагента если не подсоединить трубопровод для хладагента включить компрессор и открыть клапан обслуживания в систему охлаждения попадет воздух в результате чего в контуре охлаждения поднимется давление что может привести к разрыву трубы и травмам 1
- Воздух выдуваемый из устройства не должен попадать непосредственно на растения или животных 1
- Вы можете самостоятельно выбрать сторону установки сливного шланга слева или справа во время установки убедитесь что вода беспрепятственно вытекает из внутреннего блока неосторожность может стать причиной течи воды 1
- Выполните заземление устройства соединив проводом источник питания и внешний блок а также внутренний и внешний блоки не соединяйте линию заземления с газовой трубой водяной трубой молниеотводом или линией заземления телефонного аппарата неправильное заземление может стать причиной поражения электрическим током 1
- Выполните изоляцию всех открытых участков с помощью уплотняющего состава 1
- Выступающая часть в нижней части внутреннего блока цепляется за крепежную пластину 1
- Вытащите трубу шнур питания и сливной шланг 1
- Длина шнура питания внутреннего блока 1
- Для прямого подключения кабелей источника питания к внешнему блоку в домашней распределительной коробке необходимо установить автоматический выключатель при установке других устройств необходимо установить главный выключатель с зазором между контактами 3 мм в противном случае существует опасность поражения электрическим током 1
- Если длина трубы более 5 м добавьте в систему хладагента из расчета 20 гр хладагента 14ah1 или 15 гр хладагента 08 10ah1 на каждый лишний метр однако длина трубы не должна превышать 10 м 1
- Закрепив устройство поместите шнур питания и трубопровод охладителя ниже внутреннего блока 1
- Закрепите внутренний блок с помощью установочной пластины с помощью временной подставки расположенной в задней части внутреннего блока переместите его нижнюю часть на 15 см вперед 1
- Зафиксируйте крепежную пластину на стене с помощью винта 4 1 x 32 1
- Зафиксируйте пластиковую основу после развальцовки чтобы пластиковая стружка не попала в трубы 1
- Знаком маркируется инструмент предназначенный только для использования с r410a отвертка рулетка нож пила электрическая дрель со сверлом диаметром ø 65 мм шестигранный гаечный ключ 4 мм гаечный ключ 14 17 19 22 мм детектор утечки газа труборез уплотняющий состав виниловая лента пассатижи инструмент для развальцовки переходник для вакуумного насоса клапан трубопровода питающий шланг вакуумный насос 1
- Избегайте размещения устройства вблизи источников тепла убедитесь в отсутствии объектов препятствующих свободному выходу воздуха из выпускных отверстий 1
- Изгибайте трубопровод поддерживая рукой нижнюю часть опоры для трубы 1
- Используйте для хладагента r410a только указанный набор труб в противном случае это может привести к разлому медных труб или неисправностям в работе 1
- Используйте скрытые балки в стене для фиксации крепежной пластины 1
- Как показано на рисунке ниже 1
- Кол во 1
- Компонент 1
- Кронштейн 1
- Меры предосторожности 1
- На рисунке показан монтаж внутреннего и наружного блоков 1
- Название компонентов внутреннего блока 1
- Направление трубопровода 1
- Не затягивайте изоляционный материал резиновым ремнем предназначенным для фиксации изоляционного материала слишком сильно в противном случае это может привести к повреждению теплоизоляции и образованию конденсата 1
- Не изменяйте длину шнура питания 1
- Не устанавливайте устройство вблизи источников горючего газа в противном случае возможно возгорание внешнего блока 1
- Не устанавливайте устройство вблизи источников горючего газа пара нефтепродуктов и дыма 1
- Независимо от размера с о е д и н и т е л ь н а я труба должна быть изолирована с помощью изоляционной трубы а затем обернута пластиковой пленкой если изоляционная труба не обернута пленкой изолятор быстро повредится 1
- Необходимо выбрать местоположение в котором можно удобно расположить шланг для слива воды 1
- Необходимо выбрать местоположение из которого легко провести шланг для слива воды а также трубы к внешнему блоку 1
- Необходимо использовать шнур питания одобренный iec тип шнура питания nym 1
- Обратите внимание на следующие сведения и получите разрешение клиента перед установкой 1
- Отрежьте защитную трубу в соответствии с толщиной стены 1
- Перед использованием устройства внимательно ознакомьтесь с мерами предосторожности 1
- Передняя часть трубопровода охладителя обозначена символом 1
- Перестановка сливного шланга и процедура установки 1
- Персонала 1
- По вопросам установки устройства обратитесь к продавцу при самостоятельной установке устройства существует вероятность утечки воды короткого замыкания или пожара 1
- По завершении сбора хладагента закачка выключите компрессор и отсоедините трубопровод для хладагента если отсоединить трубопровод для хладагента когда компрессор работает и откручен клапан обслуживания воздух попадет в систему охлаждения в результате чего начнет подниматься давление что может привести к взрыву или травмам 1
- Подготовка 1
- Подготовка к установке трубопровода для хладагента 1
- Подключение изолированного сливного шланга 1
- Подсоедините шнур питания 1
- После выполнения регулировки вставьте шнур питания и трубы в пространство под внутренним блоком 1
- После завершения установочных работ убедитесь в отсутствии утечки газа при утечке хладагента и его контакте с открытым огнем например в обогревателе вентиляторного типа электрообогревателе и т д существует вероятность выделения ядовитого газа 1
- После установки убедитесь что устройство эксплуатируется в надлежащих условиях предоставьте клиенту информацию относительно правильной эксплуатации и обслуживания устройства в соответствии с руководством пользователя попросите клиента сохранить данное руководство по установке и инструкцию по эксплуатации 1
- Потяните нижнюю часть внутреннего блока на себя чтобы убедиться что устройство зацепилось за крепежную пластину неправильная установка может привести к вибрациям и шуму 1
- Предупреждение 1
- Предупреждение неправильная установка может привести к серьезным травмам или смерти внимание неправильная установка может привести к серьезным последствиям 1
- При выполнении электрических работ соблюдайте соответствующие правила и положения по установке а также следуйте инструкциям руководства по установке используйте кабели сертифицированные для использования в вашей стране подключайте устройство к электрической цепи с рекомендуемыми характеристиками неправильная эксплуатация или использование некачественного провода может стать причиной короткого замыкания и пожара 1
- При горизонтальной установке трубопровода поменяйте местами сливной шланг и заглушку сливного отверстия как показано на рисунке ниже нажимайте на сливной шланг пока изоляционный материал не свернется на себя 1
- При подключении внешнего и внутреннего блоков используйте только рекомендованные производителем кабели подключив провода к клеммам убедитесь в надежности соединений чтобы предотвратить возможное внешнее воздействие на блок соединений клеммной базы неправильное подключение и ослабление контактов могут привести к перегреву и стать причиной пожара 1
- При подключении внутреннего блока используйте изолированный сливной шланг товарная продукция 1
- При установке используйте только рекомендованные компоненты в противном случае существует вероятность падения устройства или утечки воды поражения электрическим током пожара или появления сильной вибрации 1
- При установке сливного шланга обеспечьте беспрепятственное движение водяного потока неправильная установка может привести к попаданию воды на мебель 1
- Продавец должен предоставить клиентам всю необходимую информацию относительно правильной работы и установки устройства 1
- Просверлите в стене отверстие диаметром 65 мм немного наклоненное в сторону внешнего блока сверлите стену под небольшим углом 1
- Просверлите отверстия в стене как показано ниже 1
- Протяните сливной шланг через отверстие в стене 1
- Процедуры фиксации крепежной пластины 1
- Пульт ду 1
- Пустое пространство р у к а в а з а щ и т н о й трубы необходимо полностью замазать уплотняющим составом чтобы предотвратить попадание дождевой воды в помещение 1
- Размер кронштейна для крепления внешнего блока 1
- Разница в высоте между внутренним и внешним блоками должны быть не более 5 м 1
- Разрешено несколько вариантов расположения трубопровода горизонтально перпендикулярно блоку вертикально вниз справа горизонтально наружу справа и горизонтально снаружи влево запрещается размещать трубопровод внизу слева от блока 1
- Разъемы 2 соединенных труб должны быть покрыты изоляционным материалом предназначенным для соединения разъемов 1
- Расстояние между сторонами кондиционера и стенами которое необходимо обеспечить см на рисунке ниже 1
- Расстояние между сторонами кондиционера и стенами которое необходимо обеспечить см на рисунке ниже внешний блок должен быть полностью открыт как минимум с трех сторон 1
- С помощью изолятора изолируйте трубопровод охладителя в местах соединения 1
- Самостоятельное внесение изменений в конструкцию кондиционера воздуха может быть опасным в случае поломки обратитесь к квалифицированному специалисту по ремонту кондиционеров воздуха или электрику при неправильном ремонте существует вероятность утечки воды поражения электрическим током пожара и т п 1
- Слив водяного контейнера внутреннего блока можно провести с левой стороны поэтому крепежная пластина должна быть зафиксирована горизонтально или немного наклонена в направлении сливного шланга в противном случае конденсированная вода может вылиться из водяного контейнера 1
- Снимите крышку чтобы подсоединить сливной шланг 1
- Содержимое этого раздела играет важную роль в обеспечении безопасности особое внимание уделите следующим знакам 1

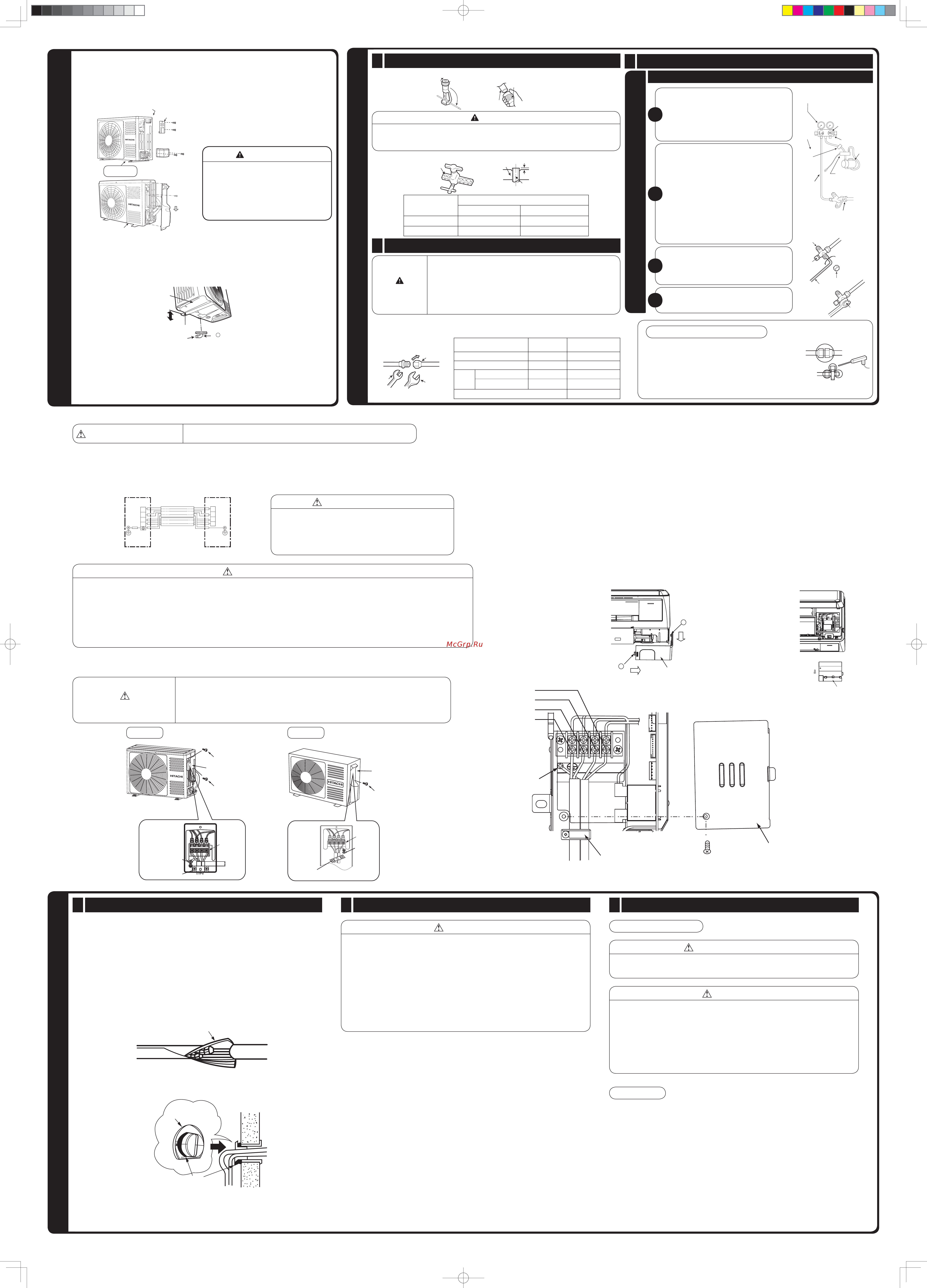

- Сплит система инструкция по монтажу 1
- Срежьте заштрихованную часть и тщательно обработайте края отверстия 1
- Только для сервисного только для сервисного 1
- Трубопровод охладителя и шнур питания должны быть соединены 1
- Трубы для хладагента необходимо отрегулировать таким образом чтобы они помещались в отверстие в стене и были доступна для дальнейших подключений 1
- Убедитесь что блоки закреплены в местах способных свободно выдерживать их вес в противном случае блоки могут упасть и создать опасную ситуацию 1
- Убедитесь что заземление агрегата выполнено правильно и надежно данный значок обозначает запрещение 1
- Убедитесь что провод не касается каких либо металлических предметов расположенных на стене размещая трубы внутри стен используйте защитную трубу чтобы оградить их от повреждения мышами 1
- Убедитесь что с л и в н о й ш л а н г надежно закреплен и не изогнут 1
- Убедитесь что теплый воздух выдуваемый из кондиционера и шум не беспокоят соседей 1
- Установка 1
- Установка внутреннего блока 1
- Установка крепежной пластины проводка через стену и установка защитной трубы 1
- Установочная пластина должна крепиться к выступающей части внутреннего блока 1
- Устройство не должно подвергаться воздействию прямых солнечных лучей или дождя кроме того необходимо обеспечить хорошую вентиляцию и отсутствие препятствий на ее пути 1
- Устройство необходимо устанавливать на высоте не менее 2 3 м от земли 1
- Устройство необходимо установить на твердой поверхности не подверженной вибрациям и способной выдержать вес устройства 1
- Чтобы избежать ошибок при передаче сигнала от пульта ду держите пульт ду вдали от высокочастотных устройств и мощных беспроводных систем 1
- Чтобы избежать помех устанавливайте устройство на расстоянии не менее 1 м от радио и телевизора также не кладите пульт ду устройства вблизи радиоприборов 1
- Чтобы извлечь заглушку сливного отверстия используйте пассатижи так извлечь заглушку будет значительно легче 1
- D c b a 2
- Внешний блок 2
- Внимание 2
- Изоляция и защита соединений трубопровода 1 2
- Источник питания 2
- Источник питания и проверка 3 2
- Линия заземления и автоматический выключатель 2 2
- Монтаж проводки 2
- Монтаж проводки внешнего блока 2
- Монтаж проводки внутреннего блока 2
- Подготовка трубы 1 2
- Подключение труб системы охлаждения и удаление воздуха 2
- Последний этап установки 2
- Предупреждение 2
- Проверка 2
- Соединение труб 2 2
- Удаление воздуха 2
Похожие устройства
- Miele KM 6346 сталь Инструкция по эксплуатации
- De Dietrich DQH 740 JE 1 Инструкция по эксплуатации
- Miele G 4600 SCi Инструкция по эксплуатации
- Jura IMPRESSA Z 7 One Touch aluminium Инструкция по эксплуатации
- Jura IMPRESSA Z 7 One Touch aluminium Технические данные
- Jura ENA 9 Metallic Инструкция по эксплуатации
- Jura IMPRESSA J 9 chrome Инструкция по эксплуатации
- Jura IMPRESSA Z7 One Touch chrome Инструкция по эксплуатации
- Jura IMPRESSA Z7 One Touch chrome Технические данные
- Liebherr CBNb 3913 Инструкция по эксплуатации
- Miele KM 6352 без рамы Инструкция по эксплуатации
- Carrier 42ADF035 / 38VYX035-R Инструкция по эксплуатации
- Carrier 42ADF035 / 38VYX035-R Инструкция по монтажу
- Carrier 42ADF025 / 38VYX025-R Инструкция по эксплуатации
- Carrier 42ADF025 / 38VYX025-R Инструкция по монтажу
- Bork Y501(AC MHR 25128 SI) Инструкция по эксплуатации
- Miele T 8000 WP Белый Инструкция по эксплуатации
- Miele CM 5100 Инструкция по эксплуатации
- Dantex RK-18SDM3 Инструкция по эксплуатации
- Dantex RK-18SDM3 Инструкция по установке
