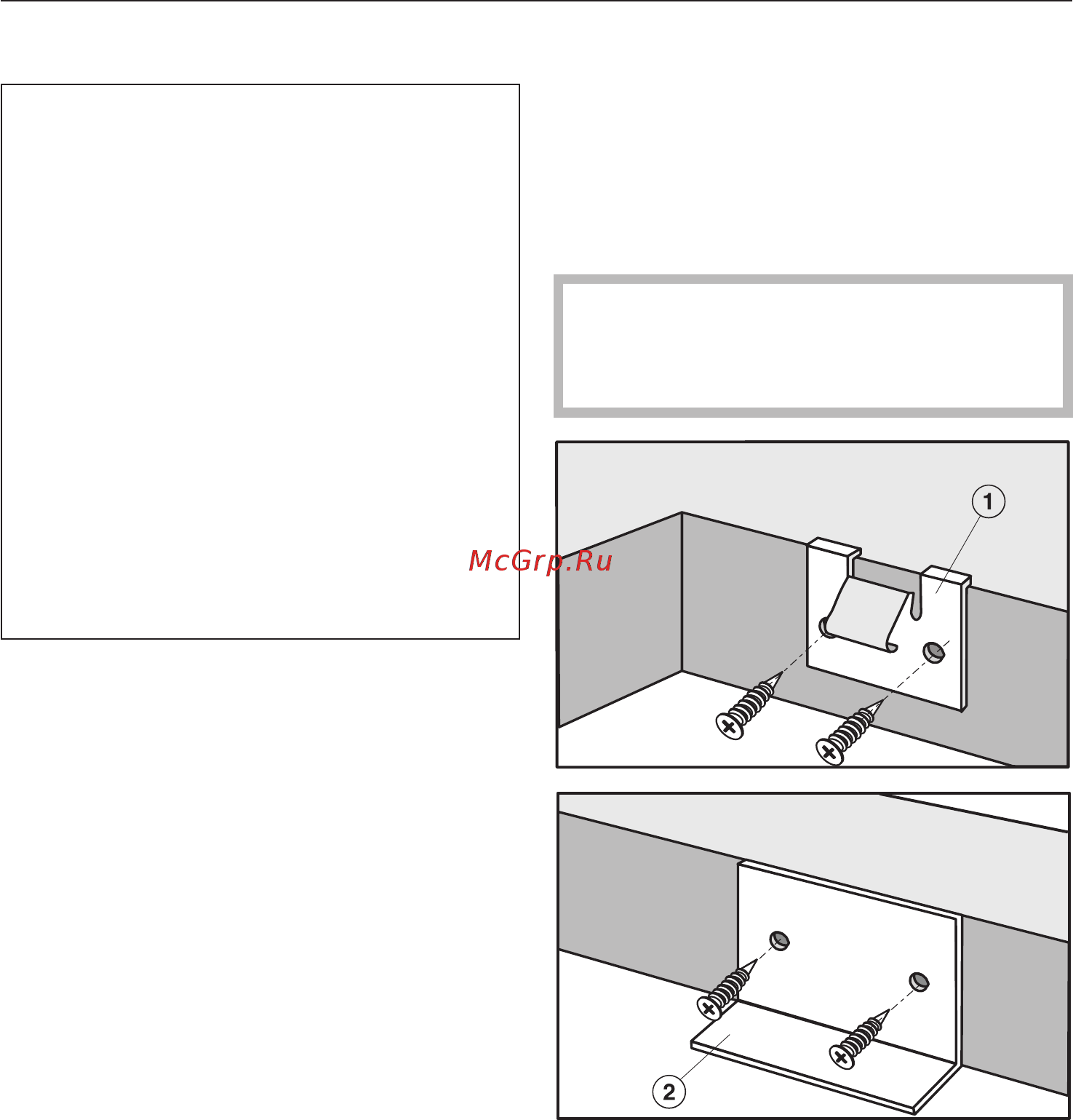

Панели конфорок с рамкой скошенным краем Встраивание Точное размещение зажимных пру жин и предохранительных планок только для панелей конфорок со скошенным краем указывается на габаритном чертеже соответству ющей панели Панели конфорок со скошенным краем Соответствующеая уплотнитель ная лента обеспечивает нескользящую посадку панели конфорок в вырез Зазор между рамой и столешницей через неко торое время уменьшится Столешница из дерева Заделайте поверхности срезов у столешниц из дерева специальным лаком силиконовым каучуком или литьевой смолой для предотвра щения разбухания от влаги Прследите чтобы эти материалы не попали на поверхность столеш ницы Изготовьте вырез в столешнице по чертежу При этом соблюдайте бе зопасное расстояние см главу Указания по безопасности при встраивании прибора Входящие в комплект поставки за жимные пружины и предохрани тельные планки только для пане лей конфорок со скошенным кра ем приложите к верхнему краю выреза Прикрепите зажимные пружины и предохранительные планки с помощью входящих в комплект по ставки шурупов 3 5 х 25 мм 12
