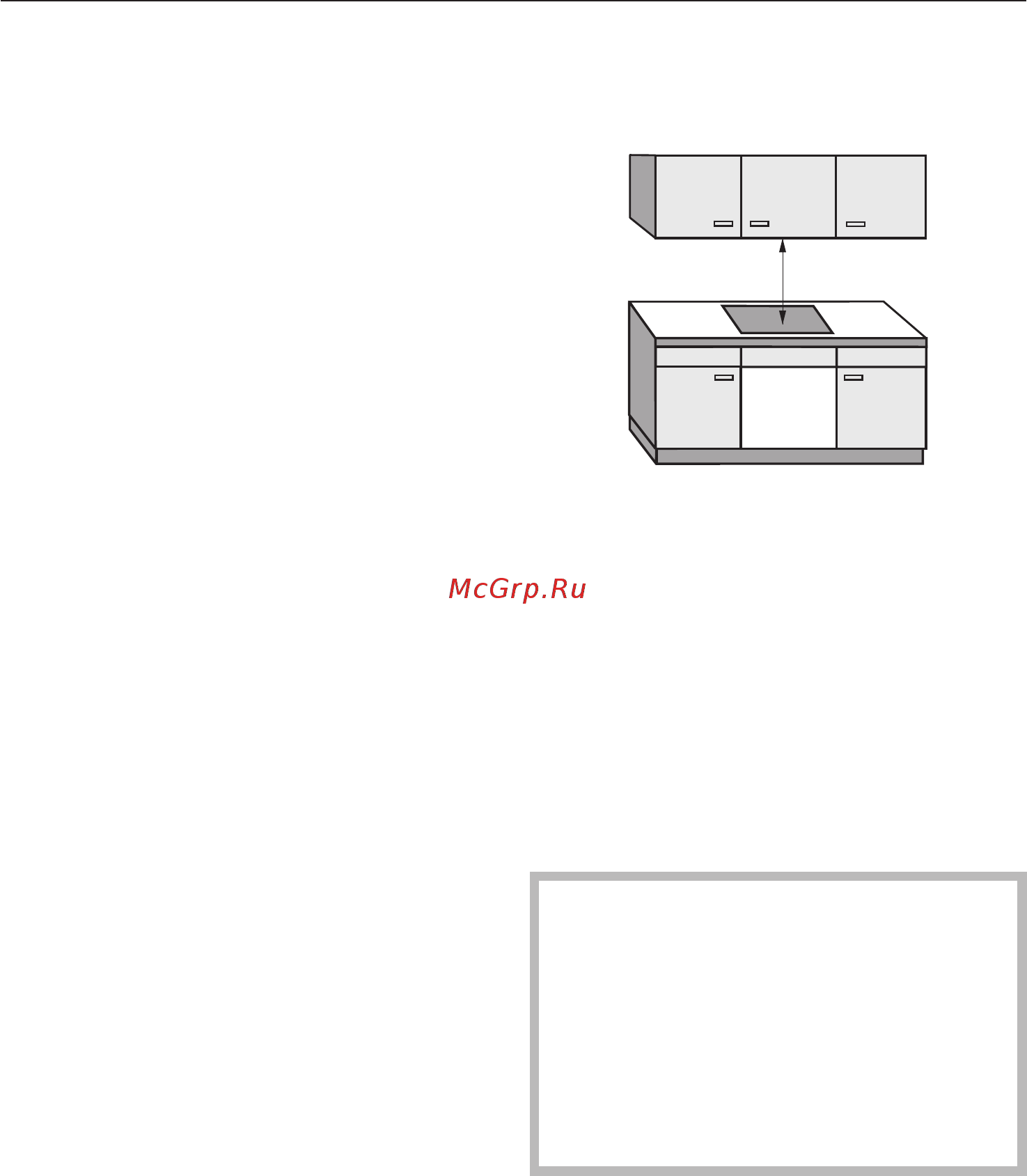

Указания по встраиванию прибора Безопасное расстояние до проме жуточного дна Безопасное расстояние сверху прибора Встраивание промежуточного дна под панелью конфорок не требуется Если под панель конфорок встраи вается промежуточное дно то мини мальное расстояние между верхним краем столешницы и верхним краем промежуточного дна должно состав лять 110 мм Между нижним краем промежуточ ного дна и задней стенкой шкафа нужно предусмотреть зазор минимум 10 мм для прохода сетевого кабеля электропитания Если панель конфорок имеет внеш нюю коробку подключения сети за зор должен составлять минимум 30 мм Необходимо соблюдать указанное производителем вытяжки безопас ное расстояние между прибором и расположенной сверху вытяжкой Если указания производителя вы тяжки отсутствуют или над прибо ром устанавливаются навесные пол ки из легко воспламеняющихся мате риалов то необходимо соблюдать безопасное расстояние мин 760 мм Если для размещения различных приборов под вытяжкой напри мер горелки WOK и электричес кой панели конфорок в инструк ции по эксплуатации и монтажу указаны разные безопасные рас стояния рекомендуется выбирать большее из них 4
