• Em caso de versão com evacuação externa (aspirante) é possível inserir a extensão (H) com as aberturas para baixo para torná-las visível se as quotas de
instalação assim permitirem.
Fase
F pág. 5
• Fazer deslizar o prolongamento (H) até alcançar a altura desejada (Fig.
1
).
• Seguir as indicações na fig.
2
, traçar uma linha na parede para posicionar corretamente o suporte (L).
• Posicionar o suporte (L) na parede seguindo a linha tracejada, controlar com um nivelador de bolha o alinhamento horizontal e sinalizar nas extremida-
des 2 pontos de perfuração (Fig.
3
).
• Furar, introduzir 2 buchas de expansão de ø 6 mm e fixar o suporte (L) com os respetivos parafusos (V4) (Fig.
4
).
• Aparafusar com os parafusos (V5) a extensão (H) ao suporte (L) (Fig.
5
).
• Alimentar eletricamente a coifa respeitando as normas em vigor.
FUNCIONAMENTO
QUANDO LIGAR E DESLIGAR A COIFA?
Ligar a coifa pelo menos um minuto antes de iniciar a cozinhar: isto favorece o fluxo de ar para direcionar fumos e vapores para a superfície de aspiração. No
final do cozimento, deixar em função a coifa até que todos os vapores e odores sejam completamente aspirados ou então, através da função Temporizador,
é possível configurar o desligamento automático da coifa, após 15 minutos de funcionamento.
QUE VELOCIDADE ESCOLHER?
A primeira velocidade utiliza-se para manter o ar limpo com baixos consumos de energia elétrica, a segunda velocidade utiliza-se em condições normais
e a terceira velocidade utiliza-se em presença de odores e vapores.
QUANDO LAVAR OU TROCAR OS FILTROS?
A coifa possui dois tipos diversos de filtros: os filtros metálicos (que podem ser lavados) e aqueles de carvão ativo (não laváveis). Os primeiros devem ser
limpos a cada 30 horas de uso (a luz fixa indica que é necessário lavá-los) e os segundos devem ser substituídos a cada 3 ou 4 meses, em função do uso
da coifa. Para obter ulteriores informações, consultar o cap. "Manutenção" na pág. 56.
QUANDO E PORQUE UTILIZAR A FUNÇÃO DE CIRCULAÇÃO
A função de circulação pode ser utilizada para melhorar a qualidade do ar no ambiente doméstico.
Após ativar a função, a coifa realiza uma operação de circulação de ar no ambiente através de um ciclo de funcionamento na 1ª velocidade por uma
(1) hora e, a seguir, para o motor por três (3) horas. Este ciclo é repetido até o final da temporização de 24 horas.
Esta funcionalidade é útil em coifas instaladas na versão com evacuação externa (aspirante).

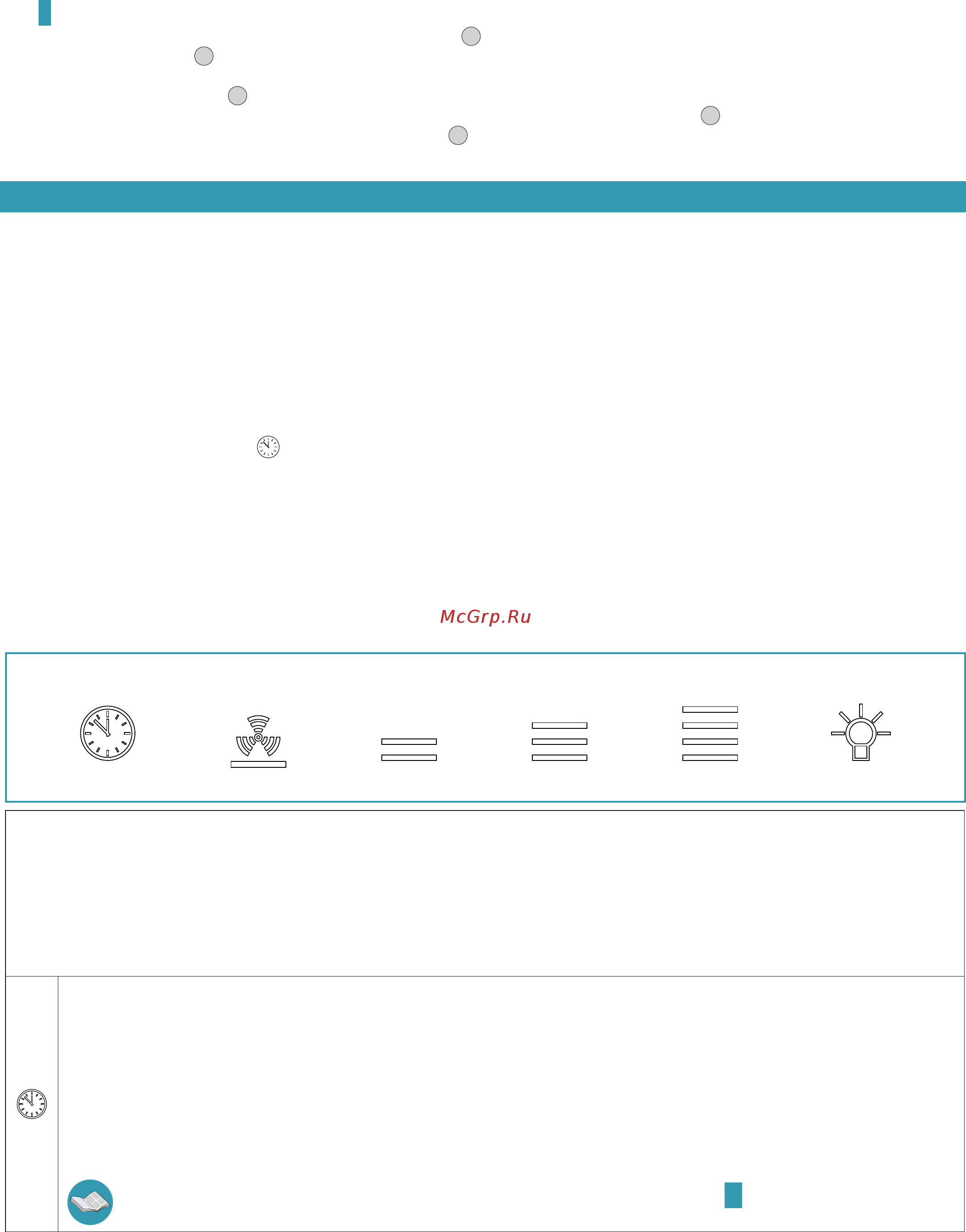

UTILIZAÇÃO DA BOTOEIRA TÁTIL
24h
Utilização do teclado tátil
Para utilizar o teclado tátil da coifa basta pressionar as teclas serigrafadas com os dedos secos e limpos: pressionar exclusivamente com os dedos
e não com outros objetos como, por exemplo, colher de pau, talheres, etc.
O uso de um teclado de tipo tátil facilita a limpeza do painel em vidro e garante a máxima fiabilidade com o passar do tempo, além de evitar
qualquer problema de tipo mecânico.
Gestão da pressão das teclas:
Pressão prolongada: dedo presente sobre a tecla por pelo menos 3 segundos e a função é ativada durante a pressão.
Pressão não prolongada: dedo presente na tecla por menos de 3 segundos e a função é ativada ao ser libertada.
Temporização/Alarme dos ltros
Este botão, com o motor ativo em qualquer velocidade, ativa e desativa a função Temporizador: esta função determina o desligamento
automático da coifa após 15 minutos de funcionamento. A ativação da função é sinalizada pelo acendimento do respetivo LED com
luz intermitente que pode ser vermelha ou azul, segundo o modelo adquirido.
Com a função Temporização ativa, a coifa pode ser desligada pelo usuário a qualquer momento; pressionando a tecla "Velocidade 1", a
função será desativada automaticamente e apaga-se a luz associada. Em alguns modelos, isto ocorre também quando for modificada a
velocidade com a função Timer ativa.
O acendimento da luz de modo xo indica o alarme ltro de gorduras: este alarme avisa que é necessário lavar os filtros metálicos
antigordura (o alarme ativa-se após cerca 30 horas de uso). Após a limpeza dos filtros, para desativar o alarme e para apagar os contadores,
manter pressionada a tecla por 3 segundos.
