DEUTSCH
21
RAUCHABZUG (dieser Abschnitt ist dem qualizierten Personal für die Montage der Abzugshaube vorbehalten)

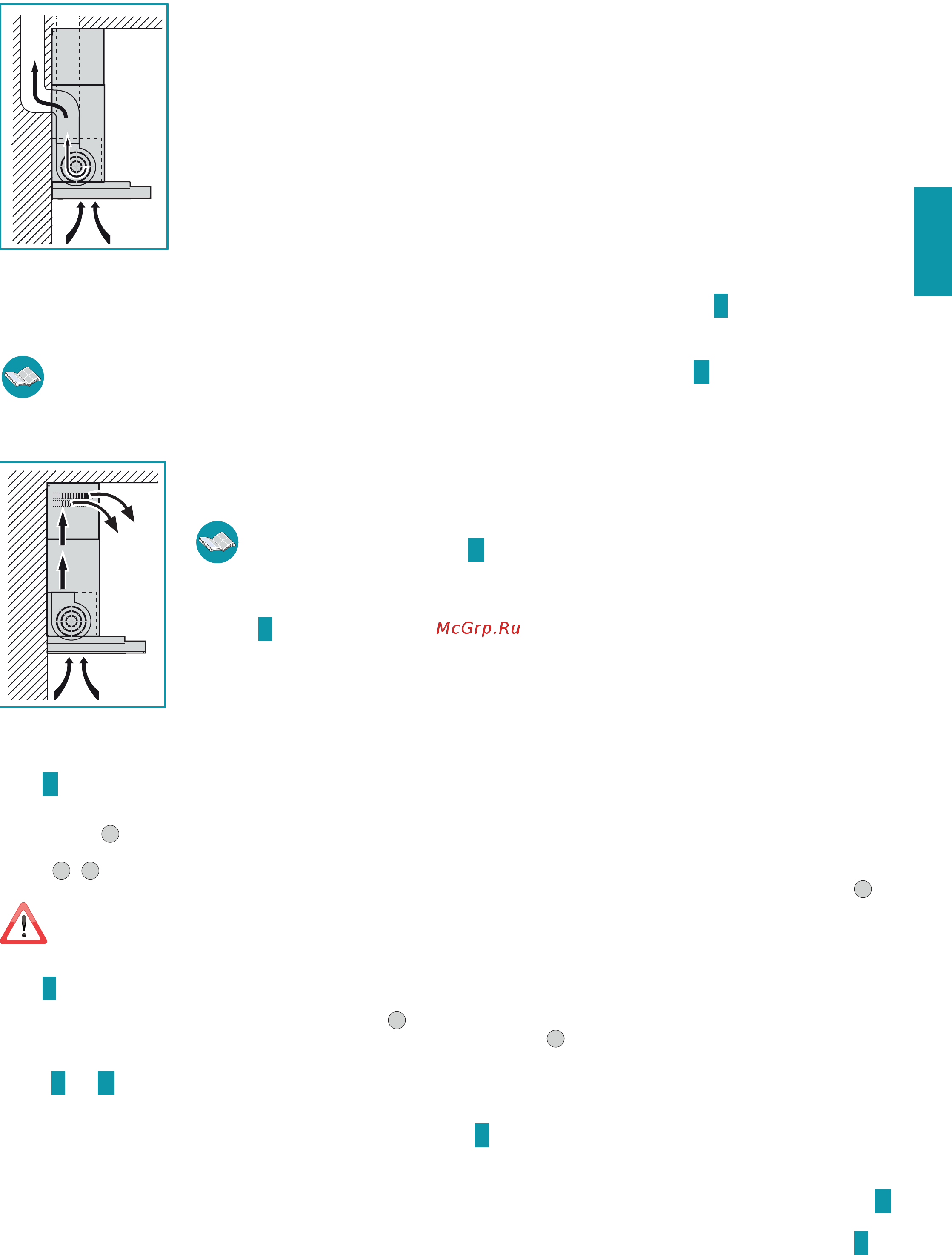

ABZUGSHAUBE IN VERSION AUSSENABLUFT ABLUFTVERSION
In dieser Ausführung werden die Dämpfe des Kochherds über ein Abzugsrohr nach außen abgeleitet.
Der an der oberen Seite der Abzugshaube hervorstehende Anschlussstutzen für den Luftabzug muss mit einem Rohr
verbunden werden, das den Rauch und die Dämpfe in einen externen Abzug ableitet.
Das Gerät nicht an Rohre für den Abzug von Rauch anschließen, der durch Verbrennung entsteht (Heizkessel,
Kamine, etc.) und stets die gültigen gesetzlichen Vorschriften für den Luftauslass nach außen einhalten.
Das Rauchabzugsrohr muss:
- einen größeren Durchmesser als jener des Anschlusses der Abzugshaube aufweisen;
- in den horizontalen Abschnitten eine leichte Neigung nach unten aufweisen, um zu verhindern, dass bei Bildung
von Kondenswasser dieses in die Abzugshaube zurückießt;
- so wenige Biegungen wie möglich aufweisen;
- so kurz wie möglich sein (lange Leitungen mit zahlreichen Biegungen könnten die Abzugsleistung der Abzugshaube
verringern und Vibrationen des Rückschlagventils verursachen).
Wenn das Rauchabzugsrohr kalte Umgebungen, wie z.B. Dachböden, durchläuft, so kann es auf Grund etwaiger Tem-
peraturschwankungen zur Bildung von Kondenswasser kommen. In diesem Fall muss die Rohrleitung isoliert werden.
Bei den mit einem Motor mit 800 m
3
/h ausgerüsteten Abzugshauben wird ein Rückschlagventil mitgeliefert, das dazu dient, den Luftaustausch mit
der Außenumgebung zu verhindern, wenn die Abzugshaube nicht in Betrieb ist. Bezüglich Montage siehe Anleitung
C auf S. 4.
Wenn die Abzugshaube für den Kochherd gleichzeitig mit anderen Geräten verwendet wird, die Gas oder ähnliche Brennstoe benut-
zen, muss der Raum über eine angemessene und den geltenden Normen entsprechende Lüftung verfügen.
In dieser Ausführung müssen die Aktivkohlelter entfernt werden. Bezüglich Demontage siehe Anleitung H auf S. 6.
Abweichungen für Deutschland: Wenn die Abzugshaube für den Kochherd gleichzeitig mit Geräten in Betrieb ist, die mit einer anderen Energie als elektri-
schem Strom betrieben werden, darf der negative Druck des Raums 4 Pa nicht überschreiten (4 x 10-5 bar).
ABZUGSHAUBE IN VERSION INNENUMLUFT FILTRIEREND
In dieser Ausführung strömt die Luft durch den Aktivkohlelter, wo sie gereinigt und anschließend in den Küchen-
raum zurückgeleitet wird.
Kontrollieren, dass die Aktivkohlelter in der Abzugshaube angebracht sind, andernfalls müssen sie ange-
bracht werden, wie in der Anleitung
H auf S. 6 angeführt.
Bei der Filterausführung der Abzugshaube darf das Rückschlagventil nicht montiert werden. Sollte es dennoch auf
dem Anschlussstutzen für den Luftabzug des Motors vorhanden sein, so muss es entfernt werden (dabei den in der
Anleitung
C auf S. 4 angeführten Vorgang in umgekehrter Reihenfolge ausführen).
MONTAGEANLEITUNG (dieser Abschnitt ist dem qualizierten Personal für die Montage der Abzugshaube vorbehalten
Phase
A S. 4
r Die Halterungsstange (S) in einer Höhe (H) über dem Kochfeld an der für die Installation vorgesehenen Wand anlegen, wie in der Abbildung
gezeigt (Abb.
1
) befestigen.
r Mit einer Wasserwaage die horizontale Ausrichtung überprüfen und an den Enden der Halterungsstange 2 Punkte für die Bohrungen markieren
(Abb.
2
-
3
).
r Die Bohrungen ausführen, zwei Spreizdübel ø 8 mm einsetzen und die Stange mit den entsprechenden Schrauben (V1) befestigen (Abb.
4
).
Das mit der Abzugshaube mitgelieferte Befestigungsset (Schrauben, Dübel und Bügel) darf ausschließlich für gemauerte Wän-
de verwendet werden. Sollte es notwendig sein, die Abzugshaube an einer Wand aus einem anderen Material zu installieren, so müssen
alternative Befestigungssysteme in Betracht gezogen werden, wobei die Beständigkeit der Wand und das Gewicht der Abzugshaube
(siehe S. 2 ) zu berücksichtigen sind.
Phase
B S. 4
r Die Abzugshaube an der Halterungsstange einhängen (Abb.
1
).
r Die Ausrichtung der Abzugshaube mit Hilfe der Befestigungsschrauben regeln (Abb.
2
). Mit der oberen Schraube (B) den Abstand von der
Wand, mit der unteren Schraube (C) die Höhe einstellen.
Phasen
C und D S. 4
ABZUGSHAUBE IN VERSION AUSSENABLUFT ABLUFTVERSION
r Wenn gewünscht, das Rückschlagventil (M) so einbauen, wie in Abbildung
C angeführt.
r Den Anschlussstutzen für den Luftabzug der Abzugshaube mit einer geeigneten Rohrleitung an den externen Abzug anschließen.
ABZUGSHAUBE IN VERSION INNENUMLUFT FILTRIEREND
r Kontrollieren, dass die Aktivkohlelter in der Abzugshaube angebracht sind, andernfalls müssen sie angebracht werden, wie in der Anleitung
H
auf S. 6 angeführt.
r Sollte das Rückschlagventil am Anschlussstutzen für den Luftabzug installiert sein, so muss dieses entfernt werden (den in der Anleitung
C auf
S. 4 beschriebenen Vorgang in umgekehrter Reihenfolge ausführen).
