МОНТАЖ

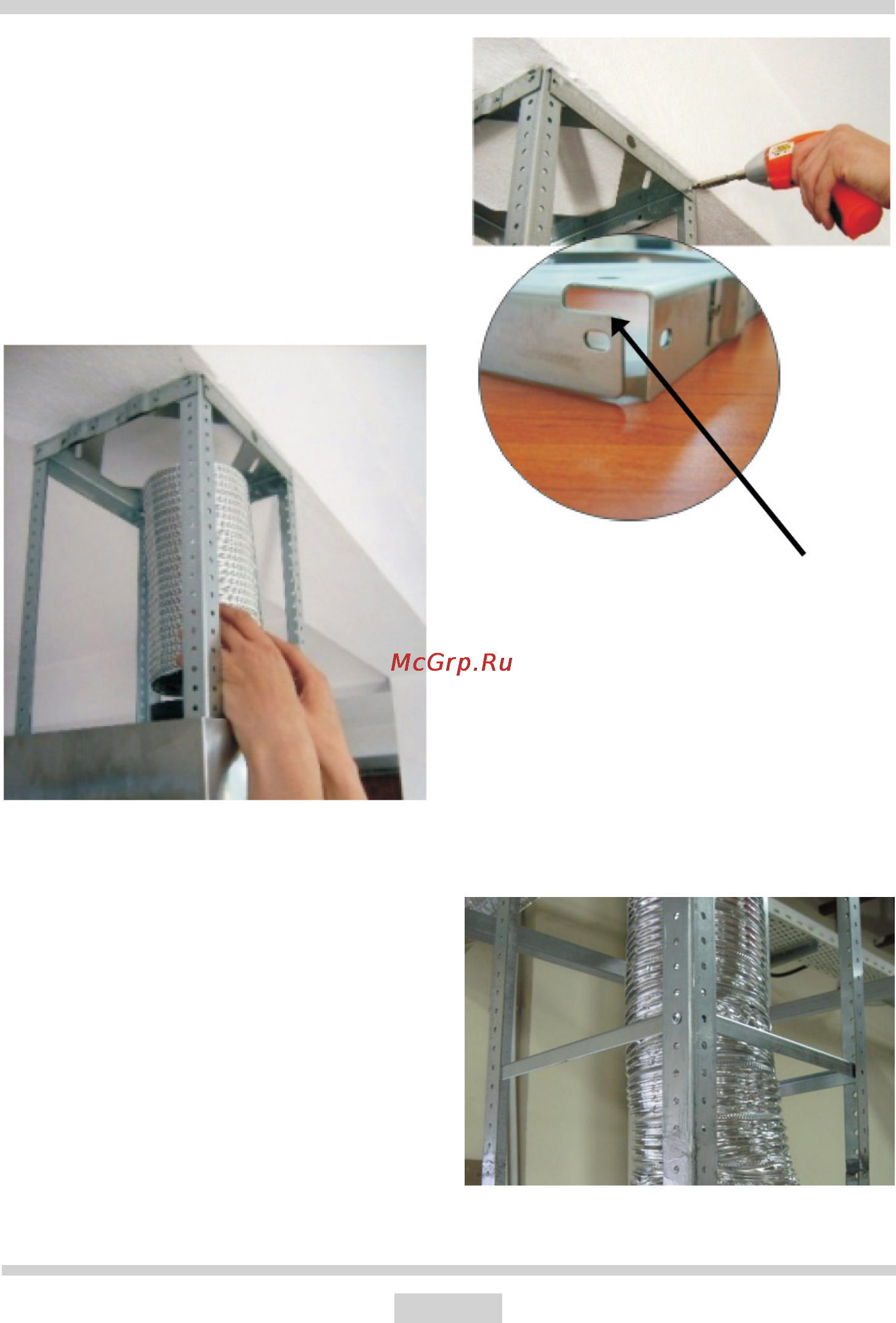

D) Монтаж конструкции корпуса к
крепёжной потолочной конструкции
Разместить угловые планки в
соответствующих местах крепёжной
потолочной конструкции таким
образом, чтобы зацепки планок были
в монтажных отверстиях крепёжной
потолочной конструкции (рис. 7) и
прикрутить их соответствующими
винтами.
Монтажное
отверстие
E) Д)Установка алюминиевой
воздуховодной трубы (только в
случае работы в режиме вытяжки
(оттока) Прикрепите алюминиевую трубу
к выводному устройству таким образом,
чтобы самая высокая скорость двигателя
не привела к отрыву трубы! (рис.8).
Второй конец трубы следует закрепить к
выходному отверстию в потолке.
Рис. 7
Рис. 8
F) Монтаж укрепляющей планки
Прикрепите укрепляющую планку в
форме латинской бувы ”U” винтами
из прилагаемого монтажного состава.
Данная планка предотвращает
изменение формы и дестабилицацию
угловых планок и падение
конструкции вытяжки (рис.9).
Рис. 9
