Hansa OWS 952 TH [9/18] Монтаж
![Hansa OWS 952 TH [9/18] Монтаж](/views2/1032086/page9/bg9.png)

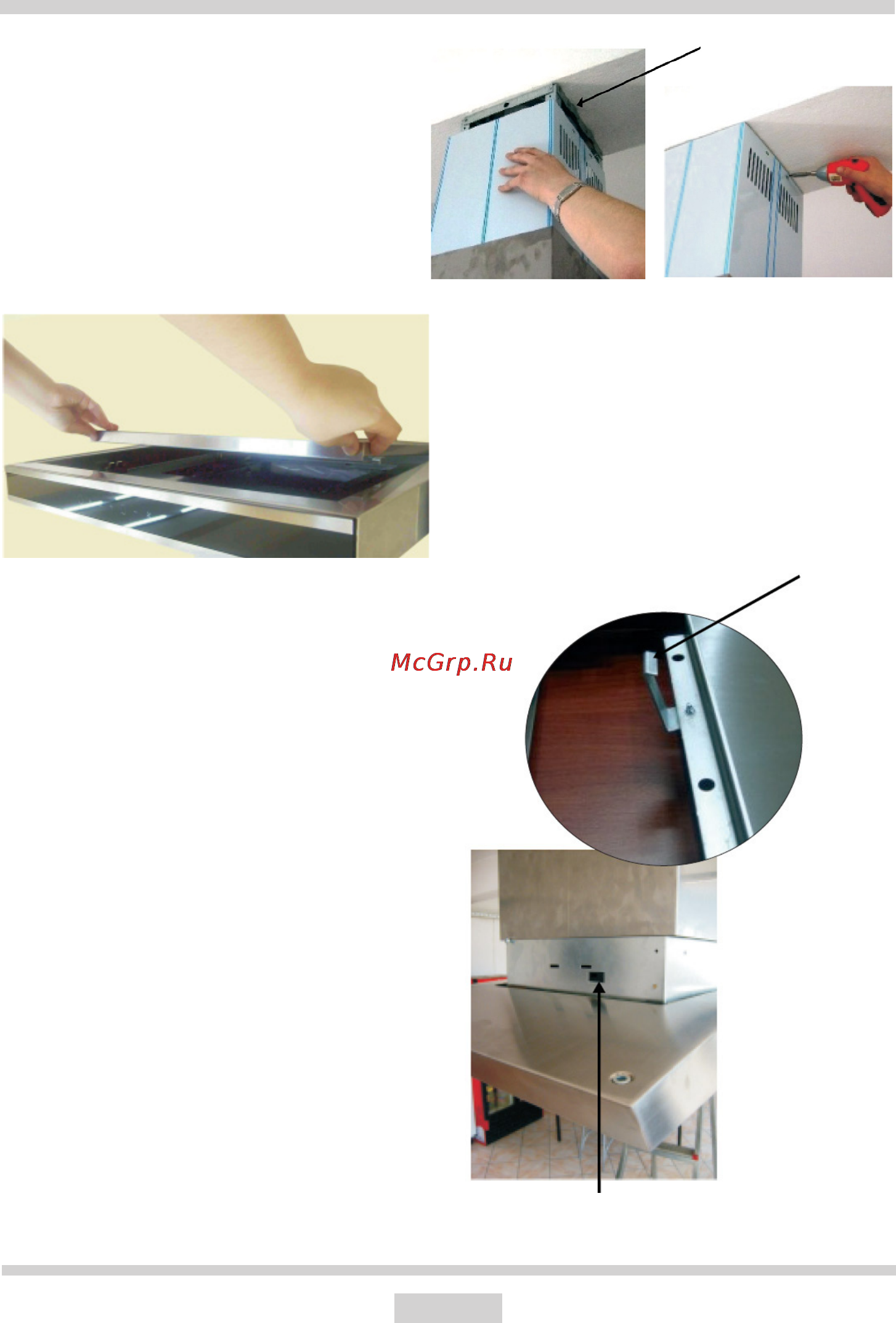

9
H) Разборка впускного прикрытия
В позиции конструкции лёжа, в
передней части вытяжки следует
взяться за прикрытие, осторожно
потянуть его вверх и вынуть,
соблюдая предельную осторожность
(рис. 11)
Рис.11
МОНТАЖ
G) Монтаж внешней трубы к
крепёжной потолочной конструкции
Поднимите трубу вверх и прикрепите
её винтами 3,5 x 9,5 к крепёжной
потолочной конструкции (рис. 10).
Монтажные отверстия
Рис.10
I) Соединение двух элементов
корпуса («чаши» и системы
двигателя)
Соедините нижний элемент корпуса
вместе с ранее прикреплённой к
потолку системой корпуса двигателя.
Внутри нижнего элемента корпуса
(рис. 12а) находятся крючки, которые
следует поместить в отверстиях в
корпусе двигателя (рис. 12b)
Крючки нижнего
корпуса (12а)
Отверстия для крючков в корпусе
двигателя (12b)
Рис.12
