РАЗДЕЛ ДЛЯ УСТАНОВЩИКА
стр.
7
R
U
тепловой автоматический выключатель, рассчитанный на потребляемую нагрузку;
минимальное расстояние между разомкнутыми контактами выключателя должно
быть не менее 3 мм.
Выключатель должен использоваться только по прямому назначению и
устанавливаться в непосредственной близости от машины.
Удостоверьтесь в надежном заземлении электрической цепи.

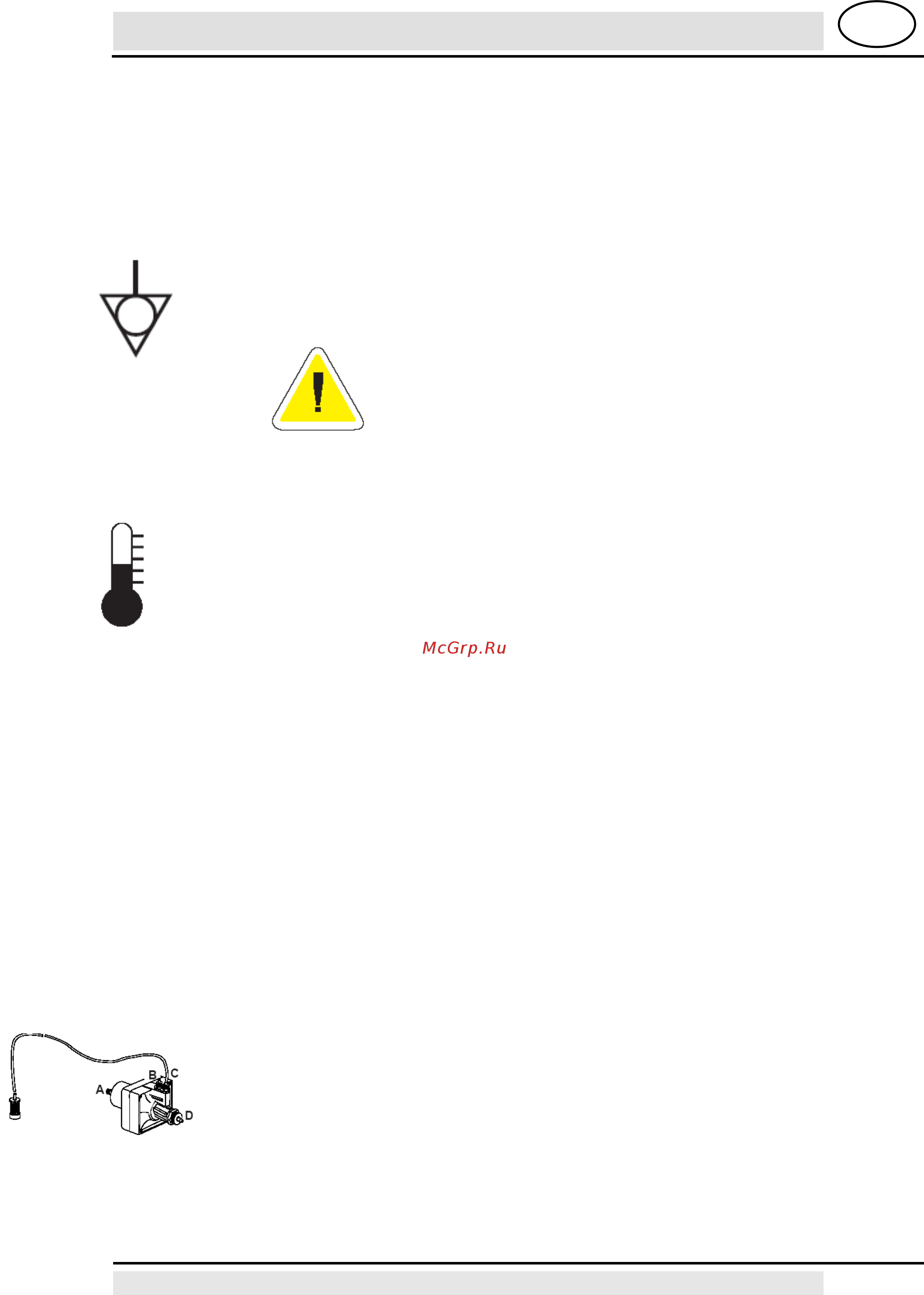

На задней стенке машины имеется контакт, отмеченный специальным символом
(см. рис. 1) и
предназначенный для ее подключения к системе выравнивания
потенциала между различными электроприборами.
ПРИ УСТАНОВКЕ МАШИНЫ С ТРЁХФАЗНЫМ ПИТАНИЕМ СЛЕДУЙТЕ
ПРИЛАГАЕМЫМ УКАЗАНИЯМ И ЭЛЕКТРОСХЕМЕ.
Кабель электропитания: дилер/экспортер/монтажник
оборудования должны привести класс изоляции электрического
кабеля в соответствие с требованиями действующих
технических стандартов.
1.4 Регулирование температуры
При необходимости возможно установить температуру воды мойки и полоскания с
помощью микрометрических винтов соответствующих термостатов.
Рекомендуемые температуры: 55°С для мойки (ванна) и 85-90°С для полоскания
(бойлер).
Машины с бойлером, установленным внутри ванны, имеют один термостат,
температура которого должна составлять 75-80°С.
1.5 Работа дозатора ополаскивающего средства
Технические характеристики (тип А)
Принцип работы:
Используется разница в давлении, возникающая при запуске/остановке насоса
мойки и давление ополаскивателя.
Подключение воды:
1) С помощью резинового шланга подсоедините дозатор к насосу (подсоединяется
одним концом к штуцеру дозатора (А), другим - к специальному штуцеру насоса).
2) Подсоедините черную резиновую трубку одним концом к латунному
штуцеру
подачи (B), а другим – к штуцеру, расположенному около бойлера (инжектору).
3) Убедитесь, что зелёная трубка забора средства подсоединена к нужному
штуцеру (С), а на другом её конце в контейнере с ополаскивающим средством есть
фильтр с балластом.
Заправка дозатора:
Для заправки достаточно включить машину и выполнить несколько полных циклов
мытья или, нажав
на регулировочный винт D во время цикла мойки, открыть и
закрыть дверь, удерживая винт D . Этот способ ускоряет процесс заправки.
Регулировка дозатора:
Расход ополаскивающего средства на каждый цикл ополаскивания можно
отрегулировать в пределах от 0 до 4 см
3
, что соответствует количеству жидкости
внутри всасывающей трубки на длине от 0 до 30 см. Минимальный расход
обеспечивается, если регулировочный винт (D) закручен до упора (закручивание
осуществляется по часовой стрелке); максимальный расход - если
регулировочный винт раскручен примерно на 20 оборотов (против часовой
рисунок 1
Тип А
Ко
д
10705
