wurde. Alle anderen eingriffe müssen von
autorisierten technikern vorgenommen werden.
Bei ersatzteilanfragen sind folgende angaben zu
machen:
1) modellbezeichnung und seriennummer
des ofens, die sich auf dem typenschild
vorne hinter am garraum des ofens befi nden.
2) beschreibung und nummer des ersatzteils;
diese technischen angaben kann nur der
autorisierte technische kundendienst machen.
3) und schließlich die angaben des herstellers,
der ihnen den ofen verkauft hat, sowie die
daten der nächsten kundendienststelle.

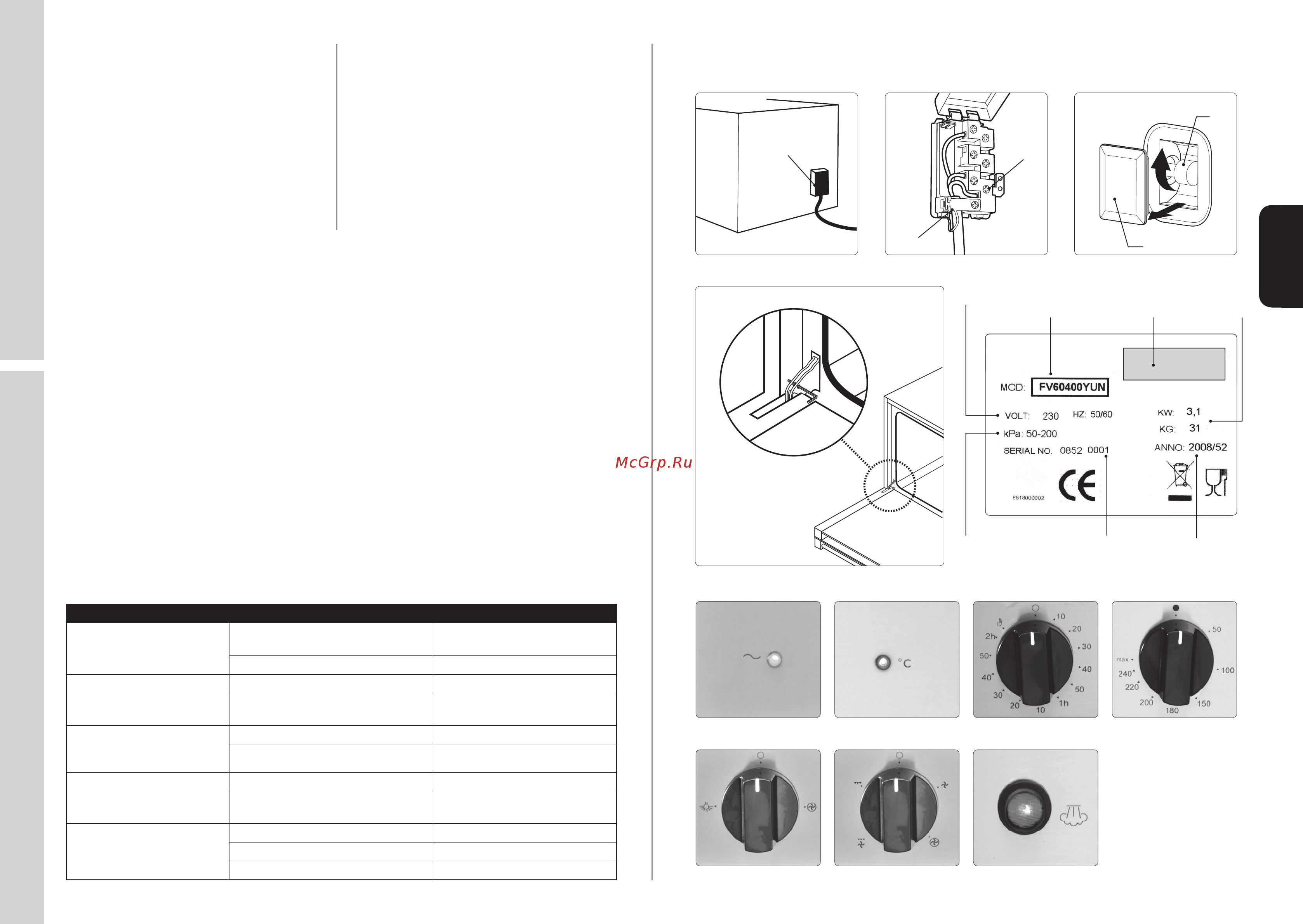

8. Abbildungen zu gebrauch und wartung
Abb.10 Abb.11
Abb.6
Abb.7 Abb.8 Abb.9
Abb.1
Abb.4-5
Abb.12
Abb.2 Abb.3
1
2
Abb.13
PROBLEM URSACHE LÖSUNG
Der Ofen schaltet sich komplett ab
Die Hauptversorgungsspannung fehit
Stellen Sie die Hauptversorgungsspannung
wieder her
Eine der Sicherungen ist defekt Prüfen Sie die Sicherungen
Der Wasserzulauf funktioniert nicht
Der Wasserzulauf ist abgedreht Öffnen Sie den Wasserzulauf
Die Verbindung zum Wasserzulauf
wurde falsch montiert
Prüfen Sie die Verbindung zum
Wasserzulauf
Wasser kommt durch die Tür und
durch die Dichtung obwohl die Tür
geschlossen ist
Defekte Türdichtung Wenden Sie sich an einen Techniker
Defekt am Türmechanismus Wenden Sie sich an einen Techniker
Das Licht im Ofen funktioniert
nicht mehr
Defektes Leuchtmittel Ersetzen Sie die Lampe
Das Leuchtmittel fehlt
Platzieren Sie Die Lampe in der Fassung
holder
Das Garergebnis ist nicht gleichmäßig
Die Lüfterräder reversieren nicht mehr Wenden Sie sich an einen Techniker
Eines der Lüfterräder funktioneiert nicht Wenden Sie sich an einen Techniker
Eins der Heizelemente funktioniert nicht Wenden Sie sich an einen Techniker
7. Funktionsstorungen, problemursachen und problembehebung
Model Logos
Seriennummer
Wasserdruck
Produktionsdatum
Anschlusswert
Hängt
Spannung
Klemmenkastens
Erde
Kabelklemme
