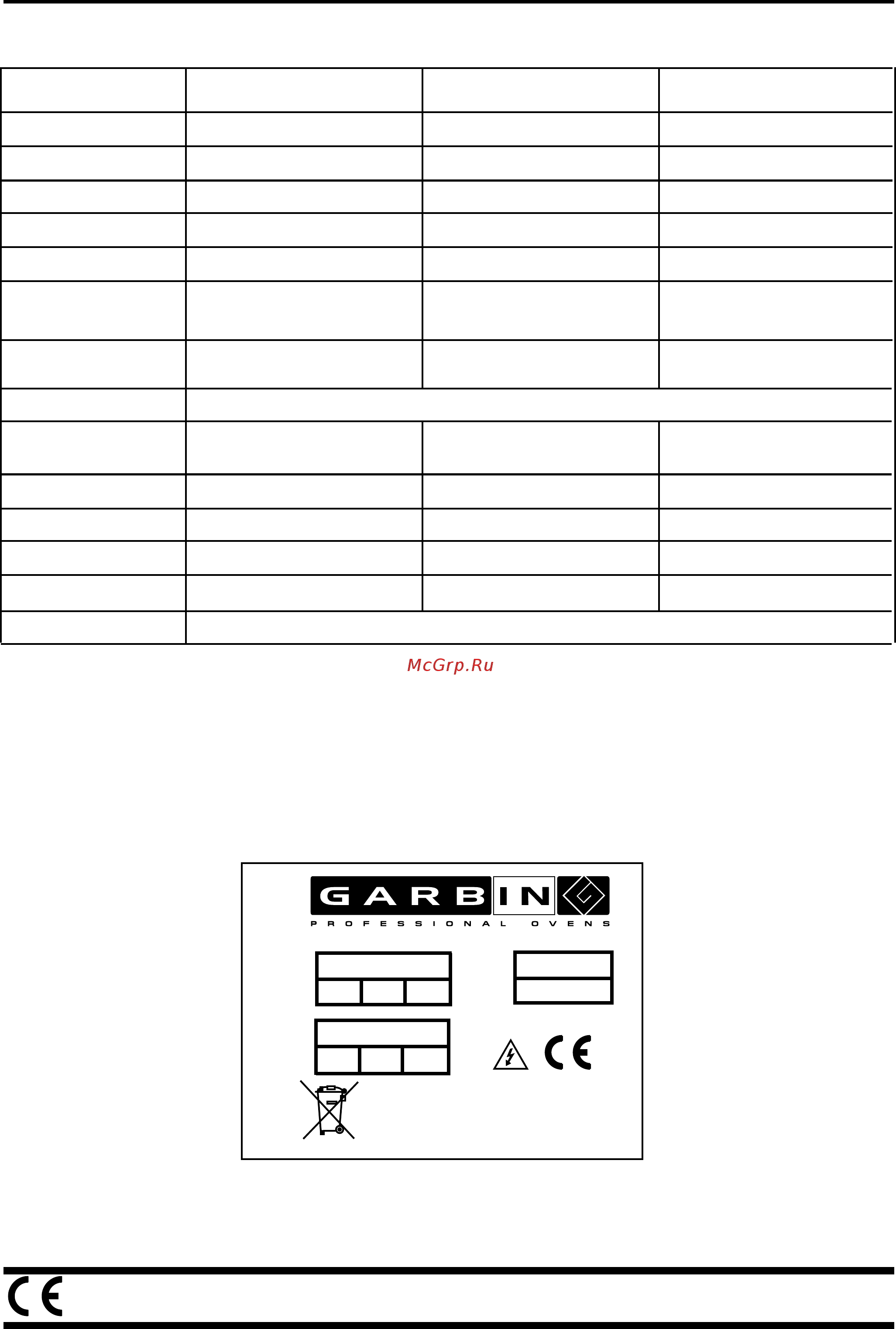

FOURS ÉLECTRIQUES VENTILES
FR
36
1.4.1 - Caractéristiques techniques et plaques des données
PLAQUE TECHNIQUE
fig. 1
Cod.
Id. n°
Mod.
Id. n°
KW
10/04/26
IT09120000006460
MADE IN ITALY
Modèle 46P VAP 64P VAP 104P VAP
Puissance électrique 6,8 kW 9,2 kW 13,7 kW
Alimentation 400V 3N/230V AC; 50/60 Hz 400V (3N) AC; 50/60 Hz 400V (3N) AC; 50/60 Hz
Connexion électrique Type “X” Type “X” Type “X”
Poids 60 kg 70 kg 110 kg
Dimensions (mm) 965 x 830 x 610 965 x 830 x 770 965 x 830 x 1070
Capacité N. 4 plats N. 6 plats N. 10 plats
600 mm x 400 mm 600 mm x 400 mm 600 mm x 400 mm
Distance entre les 80 mm 80 mm 80 mm
niveaux
Charge Max 6 kg par niveau (nourriture + récipient)
Type du câble H07RN-F H07RN-F H07RN-F
électrique 3x4 mm
2
/5X2.5 mm
2
5X2.5 mm
2
5X4 mm
2
Entrée eau 3/4” G 3/4” G 3/4” G
Dureté de l'eau Max 3° F Max 3° F Max 3° F
Pression de l'eau 150-300kPa 150-300kPa 150-300kPa
Degré de protection IP IPX1 IPX1 IPX1
Mode d'installation Sur plan de travail ou support mobile
