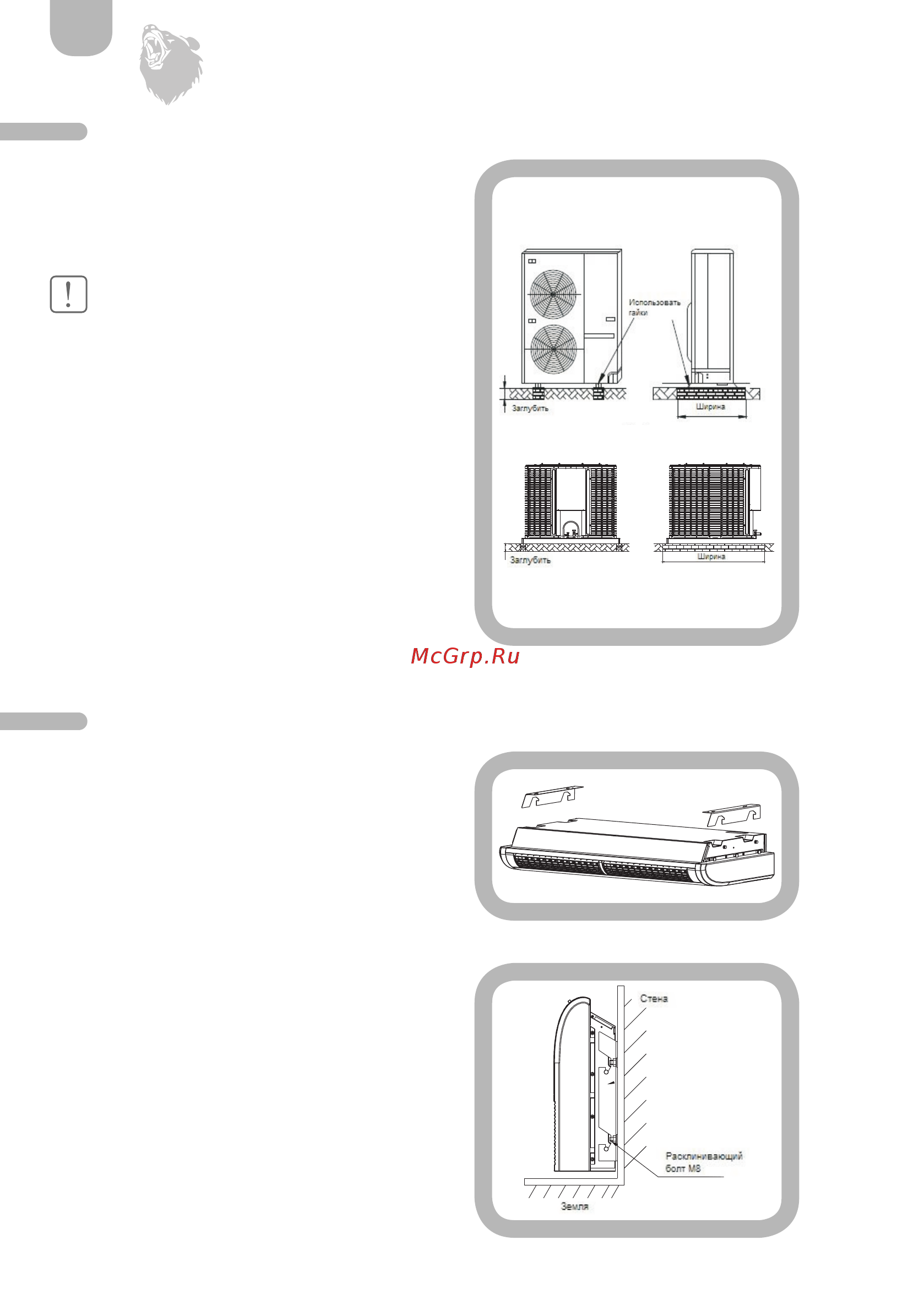

Монтаж устройства МОНТАЖ УСТРОЙСТВА 1 Наружный блок 1 Зафиксировать блок на основании про верить его уклон 2 Затянуть гайки крепящие блок на основании Г ПРИМЕЧАНИЕ При перевозке устройство не должно на клоняться больше чем на 20 2 Внутренний блок 1 Монтаж устройства на потолке а выбрать наиболее удачное место монтажа Ь поднять устройство и закрепить его при помощи гаек М8 Рис 7 с выровнять устройство по горизонтали с1 затянуть болты 2 Монтаж устройства на стене а убедигъся в том что распорные болты М8 завинчены крепко Ь вкрутить распорные болты в монтажные отверстия внутреннего блока с выровнять устройство по горизонтали и затянуть болты Рис 8 ПРОКЛАДКА И ПОДКЛЮЧЕНИЕ ТРУБОПРОВОДОВ После монтажа наружного и внутреннего блока выполняется монтаж трубопроводов 1 выполнить предустановочную проверку состояния трубопровода 1 Трубы должны быть чистыми без загрязнений 2 подключить трубопровод Подключение трубопровода к внутрен нему блоку должно выполняться быстро Длительность подключения не более 5 минут 1 При соединении труб следует соблюдать центровку Рис 9 При соединении труб крутящий момент затяжки должен соответствовать данным приведенным в таблице 3 Перед про ведением этой операции отрегулируйте динамометрический ключ Рисунок 7 Рисунок 8
