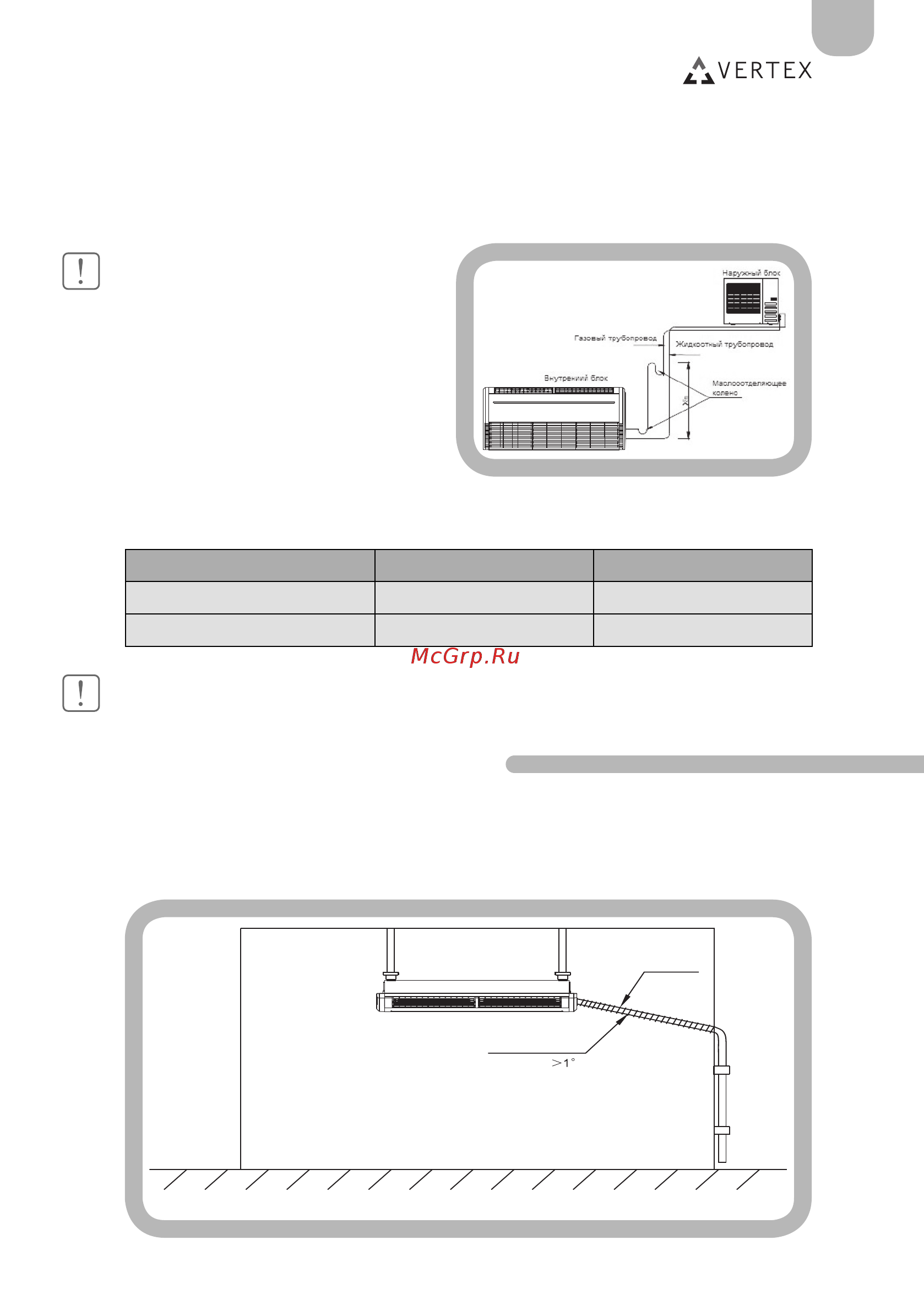

Монтаж устройства I VERTEX 2 Применение маслоотделяощих колен Если разница между уровнем наружного и внутреннего блока достаточно большая для упрощения маспооборота применяют маслоотделяющие колена трубопровода Типовые методы размещения Рис 4 1 Разница уровней монтажа наружного и внугреннего блоков свыше 5 метров ПРИМЕЧАНИЕ при работе в режиме охлаждения масло отделяющие колена не требуются 2 Разница уровней монтажа наружного и внутреннего блоков меньше 5 ме тров применяется обычный способ 3 Добавление хладагента При удлине нии соединительного трубопровода в соответствии с таблицей 5 добавляют хладагент Таблица 5 ПРИМЕЧАНИЕ при добавлении хладагента давление отработанного воздуха составляет 4 5 5 5 кгс см кв МОНТАЖ КОНДЕНСАТНОЙ ТРУБКИ Если конденсатная трубка прокладывается вдалеке от устройства ее изготавливают из НПВХ Требования к монтажу а трубопровод оборудуется гидравлическим затвором и перекрывается им б Уклон дренажного трубопровода Рисунок 14 0
