4.3 ДИСПЛЕЙ И КЛАВИАТУРА

Дисплей служит для визуального отображения информации: измеренной массы, ука-

зателей, а также дополнительной информации (например, в режиме настроек). Общий вид

дисплея и клавиатуры представлен на рисунке 4.3. Расположение указателей и разрядов

дисплея представлено на рисунке 4.4.

Клавиатура служит для управления работой весов. Основное назначение клавиш

описано в таблице 4.1. Нажатие на клавиши подтверждается звуковым сигналом. Три та-

ких сигнала звучат, если клавиша заблокирована.

Кроме того, информация о работе весов передается с помощью указателей дисплея,

включаемых только при определенных условиях (режимах), смотрите таблицу 4.2.

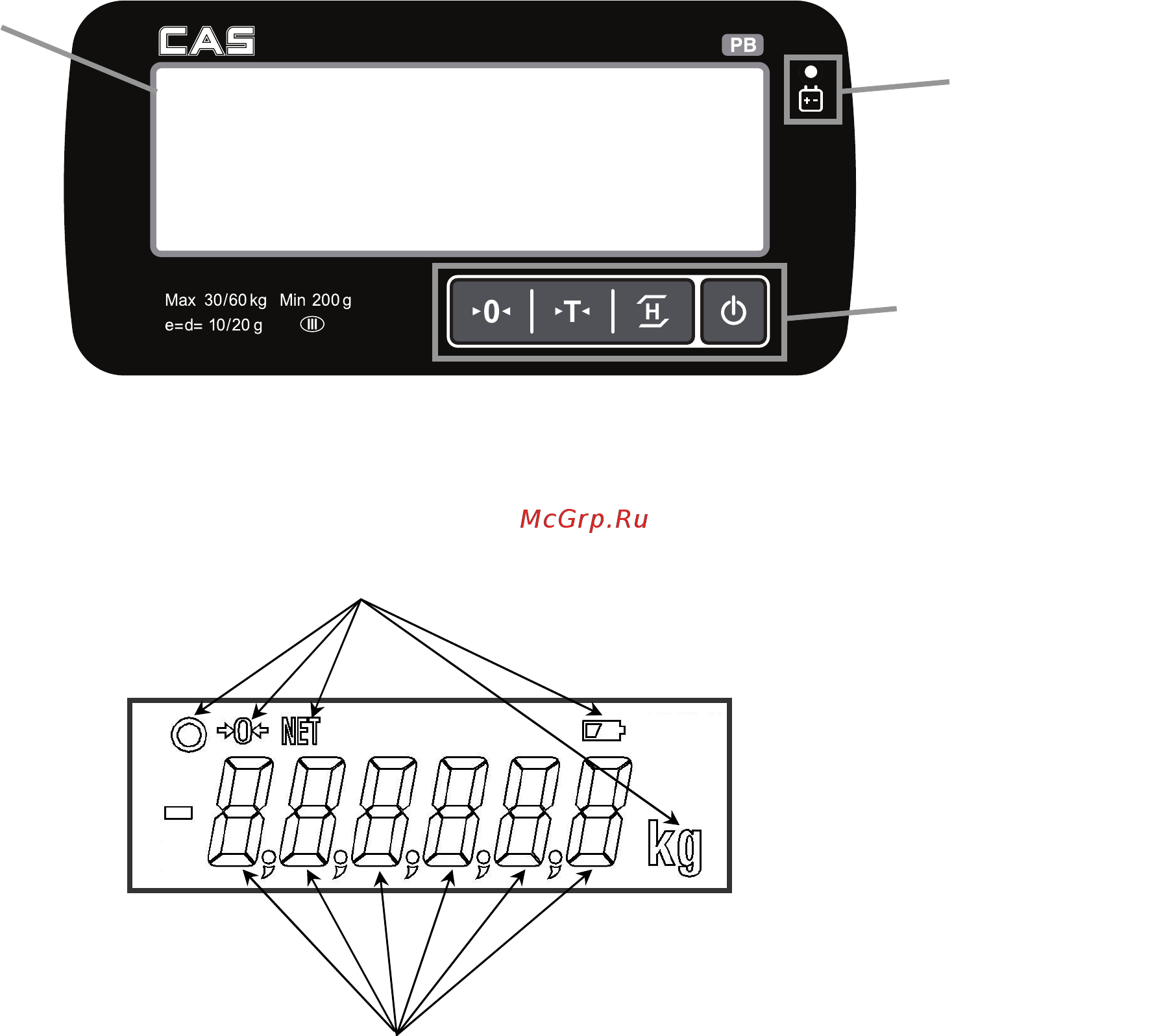

Рисунок 4.3 – Общий вид дисплея и клавиатуры

Указатели

Разряды дисплея с децимальными точками

Рисунок 4.4 – Расположение указателей и разрядов дисплея

Светодиодный

индикатор

зарядки

аккумулятора

Клавиатура

Дисплей
