7.1 ИНТЕРФЕЙС «RS-232С»

Весы поставляются с интерфейсом «RS-232С». С использованием этого интерфейса

весы могут быть подключены к внешнему устройству - компьютеру или принтеру. Для

подключения весов к компьютеру, принтеру «DEP-50» или другому внешнему устройству

по интерфейсу «RS-232С» необходимо наличие кабеля с соответствующей распайкой (см.

рисунок 7.1).

Скорость обмена данными - 9600 бит/с;

Проверка на четность – отсутствует;

Стоповых бит – 1;

Формат передачи данных – символы ASCII.

Примечание. Скорость обмена данными, а также другие параметры, установлен-

ные на внешнем устройстве, должны соответствовать параметрам весов.

В режиме настроек можно установить один из пяти предусмотренных режимов пе-

редачи данных (см. таблицу 7.2).

Таблица 7.2 – Режимы передачи данных

Показания

дисплея

Режим передачи данных по интерфейсу RS-232

<NoSnd> Передача данных выключена (принтер не используется)

<K-Snd> Передача данных (печать) выполняется после стабилизации груза по нажа-

тию клавиши . Распечатывается показание, высвечиваемое на дисплее

в момент нажатия клавиши. Данный режим также позволяет распечатать

суммарные показания массы, но делает невозможным использование ре-

жима взвешивания нестабильных грузов (см. пункт 8.1).

<S-Snd> Передача данных (печать) по стабилизации груза. Для получения следую-

щих показаний массы необходимо перед каждым взвешиванием разгру-

зить весы (см. пункт 8.2).

Подробное описание работы режимов передачи данных рассмотрено в Разделе 8.

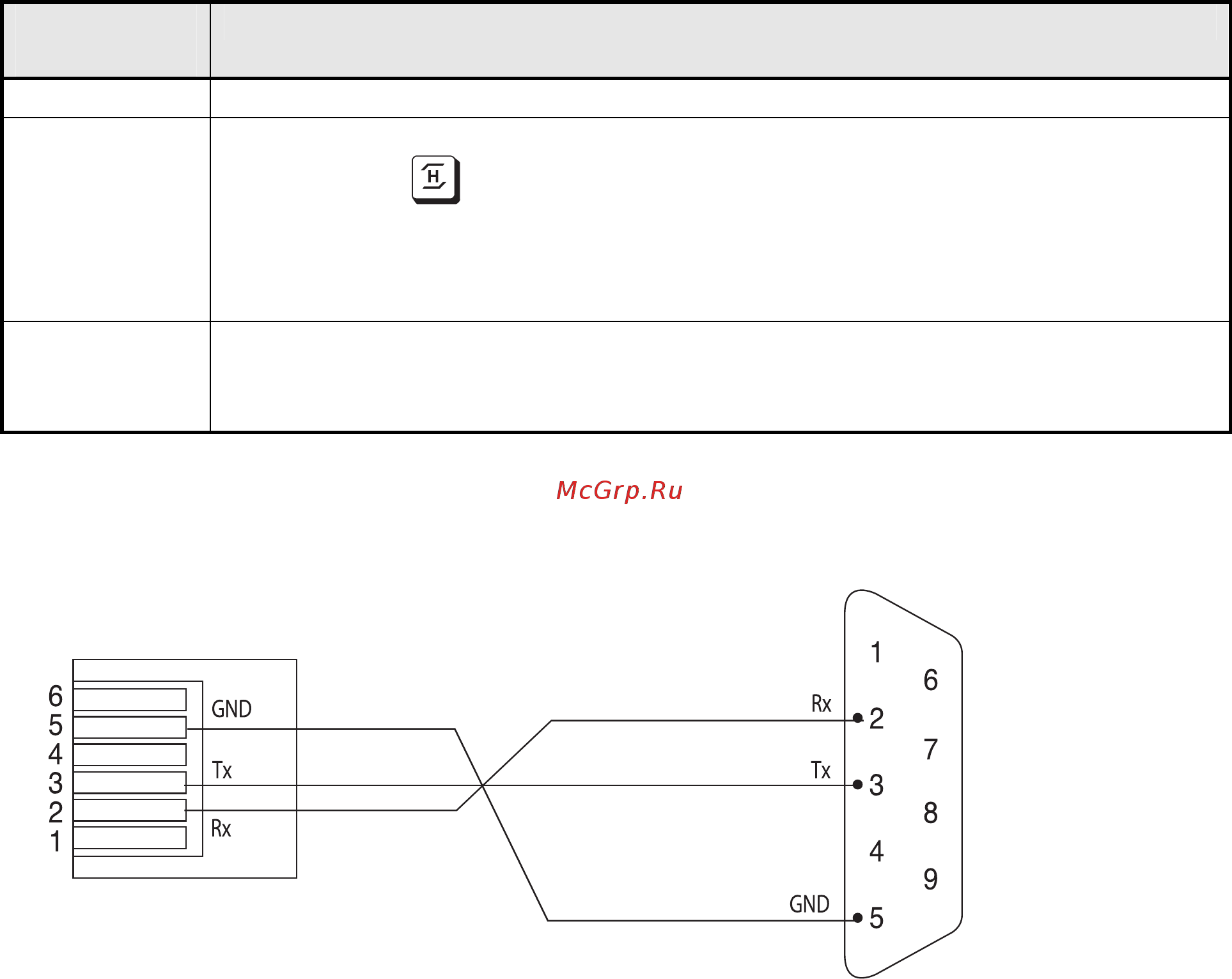

РАЗЪЕМ РАЗЪЕМ

ВЕСОВ (RJ-11) ВНЕШНЕГО УСТРОЙСТВА (DB-9)

Рисунок 7.1 - Схема подключения интерфейса весов к внешнему устройству
